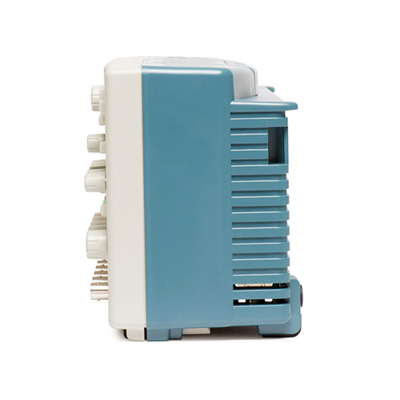

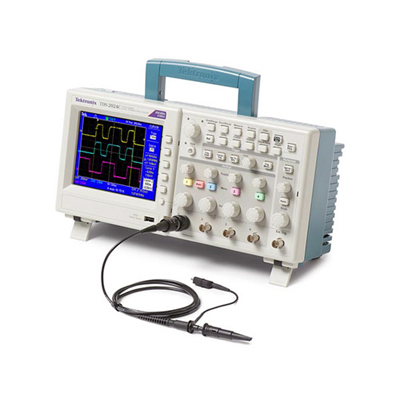

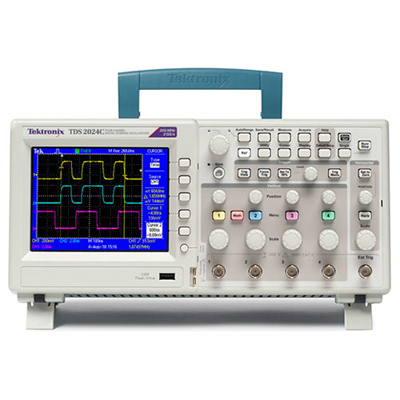

Цифровой запоминающий осциллограф TDS2000C
Госреестр (ГРСИ): не указано
Осциллографы серии TDS2000C обладают высокой производительностью и компактностью по доступной цене.
Отличительные особенности:
- 16 автоматических измерений, включая быстрое преобразование
- Фурье, упрощают анализ сигнала
- Встроенная функция контроля предельных значений
- Автоматизированная расширенная функция регистрации данных
- Автонастройка и автоматический выбор диапазона
- Встроенная контекстная справка
- Мастер проверки пробников
- Многоязычный интерфейс пользователя
- Цветной ЖК-дисплей с диагональю 5,7 дюйма (144 мм)
- Небольшие размеры и вес – всего 124 мм в глубину при массе 2 кг
Интерфейсы:
- Хост-порт USB 2.0 на передней панели облегчает и ускоряет сохранение данных
- Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере
- Входящая в комплект поставки базовая версия ПО LabVIEW SignalExpress™ TE компании National Instrument и ПО Tektronix OpenChoice® позволяют интегрировать осциллограф в контрольно-измерительные системы
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
|
TDS2001C |
TDS2002C |
TDS2004C |
TDS2012C |
TDS2014C |
TDS2022C |
TDS2024C |
|
|
Дисплей (QVGA ЖК) |
TFT |
TFT |
TFT |
TFT |
TFT |
TFT |
TFT |
|
Полоса пропускания*3 |
50 МГц |
70 МГц |
70 МГц |
100 МГц |
100 МГц |
200 МГц |
200 МГц |
|
Число каналов |
2 |
2 |
4 |
2 |
4 |
2 |
4 |
|
Вход внешнего запуска |
Присутствует во всех моделях |
||||||
|
Частота дискретизации в каждом канале |
500 Мвыб/с |
1,0 Гвыб/с |
1,0 Гвыб/с |
2,0 Гвыб/с |
2,0 Гвыб/с |
2,0 Гвыб/с |
2,0 Гвыб/с |
|
Длина записи |
2,5 тыс. точек при всех скоростях развертки во всех моделях |
||||||
|
Вертикальное разрешение |
8 бит |
||||||
|
Вертикальная чувствительность |
от 2 мВ/дел до 5 В/дел во всех моделях с калиброванной тонкой настройкой |
||||||
|
Погрешность вертикального отклонения по постоянному току |
±3 % во всех моделях |
||||||
|
Масштабирование по вертикали |
Расширение или сжатие живых или сохраненных сигналов |
||||||
|
Максимальное входное напряжение |
300 Вср.кв.. (КАТ II); снижается со скоростью 20 дБ/декаду при частоте более 100 кГц до 13 Впик-пик при 3 МГц |
||||||
|
Диапазон положений осциллограмм |
от 2 мВ/дел до 200 мВ/дел +2 В >от 200 мВ/дел до 5 В/дел +50 В |
||||||
|
Ограничение полосы пропускания |
20 МГц во всех моделях |
||||||
|
Режим входа |
Связь по постоянному току, связь по переменному току, земля во всех моделях |
||||||
|
Входное сопротивление |
1 МОм параллельно с 20 пФ |
||||||
|
Диапазон скорости развертки |
от 5 нс/дел до 50 с/дел |
от 5 нс/дел до 50 с/дел |
от 5 нс/дел до 50 с/дел |
от 2,5 нс/дел до 50 с/дел |
от 2,5 нс/дел до 50 с/дел |
от 2,5 нс/дел до 50 с/дел |
от 2,5 нс/дел до 50 с/дел |
|
Погрешность развертки |
50 х 10-6 |
||||||
|
Горизонтальная растяжка |
Расширение или сжатие живых или сохраненных сигналов |
||||||
|
Интерфейсы ввода/вывода |
|||||||
|
Порты USB |
Хост-порт USB на передней панели поддерживает USB-накопители Порт USB на задней панели поддерживает подключение к ПК и все совместимые с PictBridge принтеры |
||||||
|
GPIB |
Опция |
||||||
|
Энергонезависимая память |
|||||||
|
Отображение сохраненных сигналов |
Сохраненные сигналы длиной (2) 2,5 тыс. точек |
||||||
|
Сохранение сигналов без USB-накопителя |
(2) 2,5 тыс. точек |
(2) 2,5 тыс. точек |
(4) 2,5 тыс. точек |
(2) 2,5 тыс. точек |
(4) 2,5 тыс. точек |
(2) 2,5 тыс. точек |
(4) 2,5 тыс. точек |
|
Максимальный объем USB-накопителя |
64 ГБ |
||||||
|
Сохранение сигналов на USB-накопителе |
96 и более опорных сигналов на каждые 8 МБ |
||||||
|
Сохранение настроек без USB-накопителя |
10 настроек органов управления передней панели |
||||||
|
Сохранение настроек на USB-накопителе |
4000 и более настроек органов управления передней панели на каждые 8 МБ |
||||||
|
Сохранение снимков экрана на USB-накопителе |
128 и более снимков экрана на каждые 8 МБ (число снимков зависит от выбранного формата файлов) |
||||||
|
Сохранение всех параметров на USB-накопителе |
12 и более операций сохранения на каждые 8 МБ Одна операция сохранения всех параметров создает от 3 до 9 файлов (настройка, снимок экрана, плюс один файл на каждый отображаемый сигнал) |
||||||
*3 Полоса пропускания 20 МГц при развертке 2 мВ/дел, для всех моделей.
Режимы регистрации данных
|
Режим |
Описание |
|
Обнаружение пиковых значений |
Захват высокочастотных и случайных глитчей. Захватывает глитчи длительностью от 12 нс (тип.) на всех скоростях развертки от 5 мкс/дел до 50 с/дел |
|
Выборка |
Только дискретизация данных |
|
Усреднение |
Усреднение 4, 16, 64 или 128 осциллограмм 4, 16, 64, 128 |
|
Однократный запуск |
Кнопка однократного запуска выполняет захват одной последовательности |
|
Прокрутка |
Все значения скорости развертки >100 мс/дел |
Система запуска
Режимы запуска - автоматический, нормальный, однократный
Типы запуска
|
Запуск |
Описание |
|
По перепаду (положительному или отрицательному) |
Обычный запуск по уровню. По положительному или отрицательному перепаду в любом канале. Режимы входа схемы запуска: связь по переменному току, связь по постоянному току, подавление шума, ФВЧ, ФНЧ |
|
По видеосигналу |
Запуск во всем строкам или отдельным строкам, по четным/нечетным или всем полям композитного видео- сигнала, или запуск по вещательным стандартам (NTSC, PAL, SECAM) |
|
По длительности импульса (или глитча) |
Запуск по длительности импульса, меньшей, большей, равной или неравной установленному значению в диапазоне от 33 нс до 10 с |
Источник сигнала запуска
|
Параметр |
Описание |
|
2-канальные модели |
Канал 1, Канал 2, Внешний, Внешний/5, сеть переменного тока |
|
4-канальные модели |
Канал 1, Канал 2, Канал 3, Канал 4, Внешний, Внешний/5, сеть переменного тока |
Просмотр сигнала запуска
Показывает сигнал запуска при нажатой кнопке Trigger View
Измерение частоты сигнала запуска
Показывает значение частоты источника сигнала запуска
Курсоры
|
Параметр |
Описание |
|
Типы |
Амплитуда, время |
|
Измерения |
ΔT, 1/ΔT, ΔV |
Автоматически измеряемые параметры
Период, частота, длительность положительного импульса, длительность отрицательного импульса, длительность фронта, длительность спада, максимум, минимум, двойной размах, среднее значение, среднеквадратическое значение, среднеквадратическое значение за период, среднеквадратическое значение по курсору, скважность, фаза, задержка.
Математическая обработка сигналов
|
Параметр |
Описание |
|
Операции |
Сложение, вычитание, умножение, БПФ |
|
БПФ |
Окна: Ганна, с плоской вершиной, прямоугольник с 2048 точками |
|
Источники сигнала |
|
|
2-канальные модели |
Кан.1 – Кан.2, Кан.2 – Кан.1, Кан.1 + Кан.2, Кан.1 × Кан.2 |
|
4-канальные модели |
Кан.1 – Кан.2, Кан.2 – Кан.1, Кан.3 – Кан.4, Кан.4 – Кан.3, Кан.1 + Кан.2, Кан.3 + Кан.4, Кан.1 × Кан.2, Кан.3 × Кан.4 |
Меню автонастройки
|
Тип сигнала |
Пункты меню автонастройки |
|
Автоматическая настройка одной кнопкой параметров систем запуска, вертикального и горизонтального отклонения для всех каналов (с возможностью отмены). |
|
|
Меандр |
Один период, несколько периодов, положительный или отрицательный перепад |
|
Синусоида |
Один период, несколько периодов, спектр БПФ |
|
Видеосигнал (NTSC, PAL, SECAM) |
Поля: все, нечетные или четные Строки: все или строка с выбранным номером |
Автоматический выбор диапазона
Автоматически настраивает параметры систем вертикального и/или горизонтального отклонения осциллографа при перемещении пробника от точки к точке или при больших изменениях сигнала
Характеристики дисплея
|
Параметр |
Описание |
|
Дисплей |
Активная цветная TTF матрица, QVGA |
|
Интерполяция |
Sin(x)/x |
|
Режимы отображения |
Точки, векторы |
|
Послесвечение |
Выкл, 1 с, 2 с, 5 с, бесконечно |
|
Формат |
YT и XY |
Многоязычный интерфейс пользователя и контекстная справка
|
Параметр |
Описание |
|
Доступные языки |
Английский, французский, немецкий, итальянский, японский, корейский, португальский, русский *4, упрощенный китайский, испанский, традиционный китайский |
*4 Необходимо русифицированное микропрограммное обеспечение, обозначаемое суффиксом «RUS».
Климатические условия и безопасность
|
Параметр |
Описание |
|
Температура |
|
|
Рабочая |
от 0 до +50 °C |
|
Хранения |
от -40 до +71 °C |
|
Относительная влажность |
|
|
Рабочая и хранения |
до 80 % при темп. не более +40 °C до 45 % при темп. до +50 °C |
|
Высота над уровнем моря |
|
|
Рабочая и хранения |
до 3000 м |
|
Электромагнитная совместимость |
Соответствует директиве 2004/108/EC, EN 61326-2-1 Класс A; Австралийские нормы на электромагнитную совместимость |
|
Безопасность |
UL61010-1:2004, CSA22.2 № 61010-1:2004, EN61010-1:2001, IEC61010-1:2001 |
Габариты и масса
|
Габариты прибора |
мм |
|
Ширина |
326,3 |
|
Высота |
158 |
|
Глубина |
124,2 |
|
Масса |
кг |
|
Только прибор |
2 |
|
Прибор с принадлежностями |
2,2 |
|
Транспортировка прибора |
|
|
Размеры упаковки |
мм |
|
Ширина |
476,2 |
|
Высота |
266,7 |
|
Глубина |
228,6 |
|
Комплект для монтажа в стойку RM2000B |
мм |
|
Ширина |
482,6 |
|
Высота |
177,8 |
|
Глубина |
108 |
