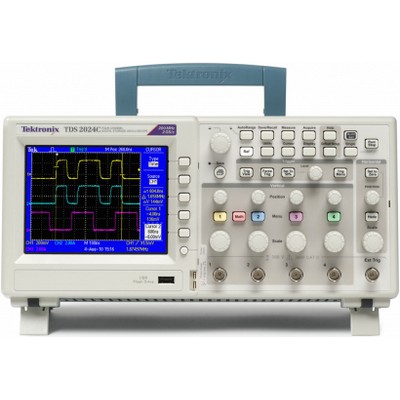

Цифровой запоминающий осциллограф TDS2002C
Госреестр (ГРСИ): не указано
Осциллограф TDS2002C обладает полосой пропускания 70 МГц и частотой дискретизации 1 Гвыб/с при сопоставимой цене. Осциллографы серий TDS2000С обеспечивают точную регистрацию данных в реальном масштабе времени, вплоть до полного значения полосы пропускания, одинаковую длину памяти при всех значениях временной развертки, сложные режимы синхронизации, позволяющие выделить необходимые сигналы и 16 видов стандартных автоматических измерений во всех моделях. Возможности выполнения быстрого преобразования Фурье (БПФ), а также математические функции сложения, вычитания и перемножения осциллограмм позволяют анализировать работу схем, определять их характеристики и устранять неполадки.
Назначение осциллографа TDS2002C:
- Разработка и отладка устройств.
- Образование и обучение.
- Испытания и контроль качества на производстве.
- Техническое обслуживание и ремонт.
Комплект поставки прибора:
- Осциллограф TDS2002C
- Руководство пользователя (язык выбирается при заказе)
- Сетевой шнур
- NIM/NIST-Сертификат калибровки производителя
- Программное обеспечение OpenChoice® PC Communications – позволяет быстро и просто соединить персональный компьютер с системой Wi
- Программное обеспечение National Instruments SignalExpress Tektronix Edition Interactive Measurement – базовая версия – Полнос
- Ограниченная гарантия на весь срок службы – охватывает материалы и потраченное на ремонт рабочее время; гарантируется отсутствие
- Пассивные пробники: TPP0101: 100 МГц пассивный пробник для TDS2001C/TDS2002C/TDS2004C, TPP0201: 200 МГц пассивный пробник для TD
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Дисплей (1/4 VGA ЖКИ) | Цветной |
| Полоса пропускания | 70 МГц |
| Кол-во каналов | 2 |
| Вход внешнего запуска | 1 |
| Частота дискретизации по каждому каналу | 1 Гвыб/с |
| Длина записи | 2,5 тыс. отсчетов при всех режимах временной развертки на всех моделях |
| Вертикальное разрешение | 8-бит |
| Вертикальная чувствительность | 2 мВ до 5 В/дел с калиброванной тонкой настройкой |
| Погрешность по вертикали (DC) | ±3% |
| Масштабирование по вертикали | Увеличение или уменьшение вертикального размера осциллограммы, в реальном времени и остановленной |
| Макс. вход. напряжение | 300 Вскз CAT II снижается на 20 дБ/декаду на частоте свыше 100 кГц до 13 Вразмах переменного тока при 3 МГц |
| Диапазон смещения | 2 - 200 мВ/дел +2 В; 200 мВ - 5 В/дел +50 В |
| Ограничение полосы | 20 МГц |
| Входы | AC, DC, GND |
| Вх. импеданс | 1 МОм/20 пФ |
| Горизонтальная развертка | 5 нс - 50 c/дел |
| Точность горизонтальной развертки | 50x10–6 |
| Масштабирование по горизонтали | Увеличение или уменьшение горизонтального размера осциллограммы, в реальном времени и остановленной |
| Порты USB | 2 порта USB 2.0 |
| Основной порт USB на передней панели поддерживает запоминающие устройства USB | |
| Порт устройств USB, расположенный на задней панели прибора, обеспечивает подключение к персональному компьютеру и любому принтеру, совместимому с PictBridge | |
| GPIB | Приобретается дополнительно |
| Энергонезависимое запоминающее устройство | |
| Отображение опорной осциллограммы | 2,5 тыс. точек опорной осциллограммы |
| Хранение осциллограммы без запоминающего устройства USB | 2,5 тыс. точек |
| Хранение осциллограммы в запоминающем устройстве USB | 96 и более опорных осциллограмм в пределах 8 МБ |
| Настройки без запоминающего устройства USB | 10 настроек для передней панели |
| Настройки с запоминающим устройством USB | 4 000 и более настроек для передней панели в пределах 8 МБ |
| Снимки экрана в запоминающем устройстве USB | 128 и более снимков экрана в пределах 8 МБ |
| Количество снимков зависит от выбранного формата файлов | |
| Сохранение всей информации в запоминающем устройстве USB | 12 и более операций "Сохранить все" в пределах 8 МБ |
| При одной операции "Сохранить все" создается от 3 до 9 файлов | |
| (настройка, снимок экрана и по одному файлу для каждой отображаемой осциллограммы) | |
| Сбор данных | Режим обнаружения пиков – регистрация высокочастотных сигналов и случайных выбросов. Регистрируются выбросы длительностью всего 12 нс (типичное значение) при использовании оборудования для сбора данных на всех настройках горизонтальной развертки от 5 мкс/дел до 50 с/дел |
| Выборка – только выборка данных | |
| Усреднение – выбирается число усредняемых осциллограмм: 4, 16, 64, 128 | |
| Одиночный запуск – кнопка одиночного запуска используется для запуска одиночного цикла регистрации данных | |
| Режим прокрутки – при настройке горизонтальной развертки >100 мс/дел | |
| Режимы синхронизации | автоматический, нормальный и однократный |
| Типы синхронизации | По фронту (нарастающему/нисходящему) – обычная синхронизация по уровню. Нарастающий или нисходящий фронт в любом канале. Типы входа: по переменному току, по постоянному току, с подавлением шума, с подавлением ВЧ, с подавлением НЧ |
| Видео – синхронизация по всем строкам, по выбранным строкам, по нечетным и четным полям, по всем полям композитного видеосигнала или телевещательных стандартов (NTSC, PAL, SECAM) | |
| По длительности импульса (или по выбросу) – синхронизация по длительности импульса, меньшей или большей выбранного значения, равной или не равной выбранному значению в диапазоне от 33 нс до 10 с | |
| Источник синхронизации | К1, К2, Внешний, Внешний/5, Сеть переменного тока |
| Система измерения | |
| Автоматические измерения сигналов | период, частота, длительность положительного импульса, длительность отрицательного импульса, длительность фронта, длительность спада, максимум, минимум, двойной размах, среднее значение, среднеквадратическое значение, среднеквадратическое значение за период, среднеквадратическое значение по курсору, скважность, фаза, задержка |
| Математические функции | сложение, вычитание, умножение, БПФ (окна: Ганна, с плоской вершиной, прямоугольник с 2048 точками) |
| Источники | К1 к К2, К2 к К1, К1+К2, К1xК2 |
| Характеристики дисплея | |
| Интерполяция | Sin(x)/x |
| Отображение данных | точки, векторы |
| Послесвечение | отключено, 1 c, 2 c, 5 c, бесконечно |
| Формат | YT и XY |
| Меню автоустановки для различных типов сигналов | |
| Прямоугольный сигнал | один период, несколько периодов, передний или задний фронт |
| Синус | один период, несколько периодов, БПФ |
| Видео (NTSC, PAL, SECAM) | поля: все, четные, нечетные; строки: все или выбранные по номеру |
| Физические характеристики | |
| Ширина | 326,3мм |
| Глубина | 158,0мм |
| Высота | 124,2мм |
