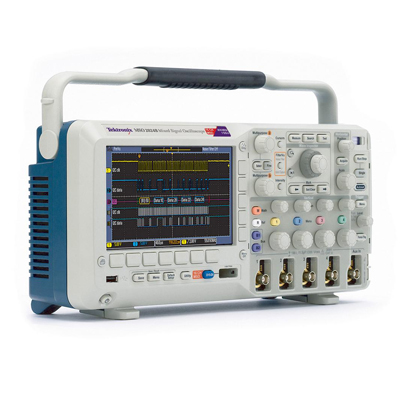

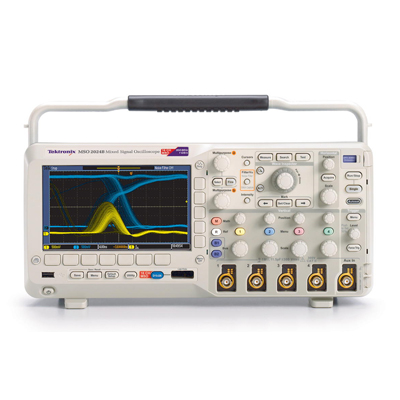

Цифровой запоминающий осциллограф Tektronix DPO2004B
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Цифровой осциллограф смешанных сигналов Tektronix DPO2004B серии MSO/DPO2000B имеет полосу пропускания 70 МГц и частоту дискретизации 1 Гвыб/с, а также обеспечивает широкие функциональные возможности по отладке. Для обеспечения захвата длинных фрагментов сигнала при сохранении высокого разрешения по времени осциллограф DPO2004B в стандартной конфигурации имеет длину записи 1 млн. точек на каждый канал.
Панель управления Wave Inspector® обеспечивает быструю навигацию по осциллограмме и позволяет автоматизировать анализ сигналов последовательных и параллельных шин, что превращает осциллограф DPO2004B в полнофункциональный инструмент, обеспечивающий простую и быструю отладку сложных систем.
Особенности и преимущества:
- Полоса пропускания 70 МГц
- 4 аналоговых канала
- Частота дискретизации 1 Гвыб/с по всем каналам
- Длина записи 1 млн. точек по всем каналам
- Максимальная скорость захвата сигнала 5000 осциллограмм в секунду
- Расширенный набор функций запуска
- Возможности и преимущества осциллографа DPO2004B
- Панель управления Wave Inspector® облегчает навигацию и автоматизирует поиск данных
- Перестраиваемый НЧ фильтр FilterVu™ позволяет устранить нежелательные шумы, сохраняя возможность захвата ВЧ сигналов
- 29 автоматических измерений, включая быстрое преобразование Фурье, упрощают анализ сигналов
- Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
- Широкоэкранный цветной ЖК TFT дисплей с диагональю 7 дюймов (180 мм)
- Небольшие размеры и вес
- Опции для автоматического запуска, декодирования и поиска для последовательных шин I2C, SPI, CAN, LIN и RS-232/422/485/UART
- Автоматический запуск, декодирование и поиск для сигналов параллельных шин
- Многоканальный запуск по времени установки и удержания
Возможности подключения осциллографа DPO2004B:
- Порт USB 2.0 на передней панели облегчает и ускоряет сохранение данных

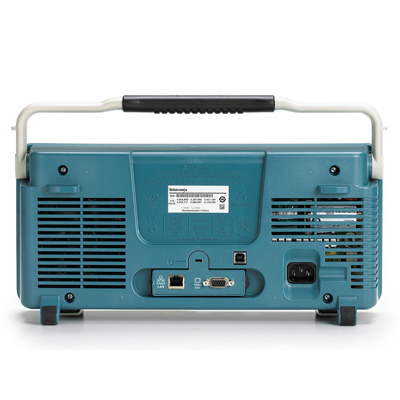

- Порт USB 2.0 на задней панели упрощает подключение к ПК и обеспечивает прямую распечатку на принтере, совместимом с технологией PictBridge®
- Порт Ethernet 10/100 Base-T для подключения к локальным сетям и видеовыход для вывода изображения с экрана осциллографа на монитор или проектор (опции)
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Система горизонтального отклонения цифровых сигналов (все модели MSO2000B) | |
| Максимальная частота дискретизации (при использовании любого из каналов D7-D0) | 1 Гвыб/с (с разрешением 1 нс) |
| Максимальная частота дискретизации (при использовании любого из каналов D15-D8) | 500 Мвыб/с (разрешение 2 нс) |
| Максимальная длина записи (все каналы) | 1 млн. точек |
| Минимальная длительность импульса (все каналы) | 5 нс |
| Сдвиг каналов | 2 нс (тип.) |
| Система запуска | |
| Основные режимы запуска | Автоматический, нормальный и однократный |
| Тип входа запуска | Связь по постоянному току, ФНЧ (подавление частот >85 кГц), ФВЧ (подавление частот <65 кГц), подавление шума (снижает чувствительность) |
| Диапазон задержки запуска | От 20 нс до 8 с |
| Частотомер сигналов запуска | Обеспечивает повышенную точность определения частоты сигналов запуска, обладает разрешением 6 разрядов |
| Чувствительность системы запуска | |
| Внутренний запуск, связь по постоянному току | 0,4 деления, от 0 Гц до 50 МГц 0,6 деления, от 50 МГц до 100 МГц 0,8 деления, от 100 МГц до 200 МГц |
| Внешний запуск (дополнительный вход) | 200 мВ, от 0 Гц до 100 МГц, ослабление 1X |
| Диапазон уровней запуска | |
| Любой канал | ±4,92 деления от центра экрана |
| Внешний запуск (дополнительный вход) | ±6,25В, аттенюатор 1X ±12,5В, аттенюатор 10X |
| Режимы запуска | |
| Фронт | Положительный или отрицательный фронт на любом канале или на дополнительном входе (на передней панели). Тип входа: открытый, закрытый, с подавлением ВЧ, НЧ или шума |
| Длительность импульса | Запуск по положительным или отрицательным импульсам, длительность которых >, <, = или ≠ указанному значению |
| Поврежденный импульс | Запуск по импульсу, который пересек один порог, а затем, не пересекая второго порога, снова пересек первый |
| Логическое состояние | Запуск происходит в том случае, если заданное логическое состояние каналов становится ложным или остается истинным в течение установленного периода времени. Сигнал на любом из входов можно использовать в качестве сигнала тактовой частоты, по фронтам которого выполняется проверка логического состояния. Логические значения (И, ИЛИ, НЕ-И, НЕ-ИЛИ), указанные для всех аналоговых и цифровых входных каналов, определяются как «Высокое», «Низкое» или «Безразлично» |
| Установка и удержание | Запуск по нарушению и времени установки, и времени удержания между сигналом тактовой частоты и сигналом данных на любом из входных каналов |
| Длительность переднего/заднего фронта | Запуск по фронтам импульсов, крутизна которых больше или меньше указанной величины. Фронт может быть передним, задним или любым |
| Видеосигнал | Запуск по определённой строке, по всем строкам, по чётным, нечётным или всем полукадрам видеосигналов NTSC, PAL и SECAM |
| I2C (опция) | Запуск по старту, повторному старту, стопу, пропущенному подтверждению, адресу (7- или 10-битному), данным или адресу и данным на шинах I2C со скоростью передачи до 3,4 Мбит/с |
| SPI (опция) | Запуск по SS, MOSI, MISO или MOSI и MISO на шинах SPI со скоростью передачи до 10,0 Мбит/с |
| CAN (опция) | Запуск по началу кадра, типу кадра (данные, удалённый запрос, ошибка, перегрузка), идентификатору (стандартный или расширенный), данным, идентификатору и данным, концу кадра, пропущенному подтверждению или ошибке заполнения битов в сигналах шины CAN со скоростью передачи до 1 Мбит/с. Запуск можно настроить так, чтобы он происходил в том случае, если данные окажутся < ≤, =, ≥, > или ≠ заданному значению. По умолчанию настраиваемая пользователем точка выборки устанавливается на 50 % |
| RS-232/422/485/UART (опция) | Запуск по стартовому биту передачи, стартовому биту приёма, концу передаваемого пакета, концу принимаемого пакета, передаваемым данным, принимаемым данным, ошибке чётности передачи и ошибке чётности приема |
| LIN (опция) | Запуск по синхроимпульсу, идентификатору, данным, идентификатору и данным, кадру активизации, кадру дежурного режима, а также по ошибкам синхронизации, чётности или контрольной суммы |
| Параллельная шина (только для моделей MSO) | Запуск по значению данных на параллельной шине |
| Режимы регистрации данных | |
| Выборка | Захват дискретизированного сигнала |
| Пик-детектор | Захват глитчей длительностью от 3,5 нс при любой скорости развертки |
| Усреднение | Усреднение по заданному количеству осциллограмм (от 2 до 512) |
| Прокрутка | Прокрутка осциллограмм справа налево со скоростью развертки меньше или равной 40 мс/дел. |
| Измерение параметров сигналов | |
| Курсоры | Осциллограмма и экран |
| Автоматические измерения | 29 видов, четыре из которых можно вывести на экран одновременно. Измеряемые параметры включают частоту, период, задержку, длительность переднего и заднего фронта, скважность положительных импульсов, скважность отрицательных импульсов, длительность положительного импульса, длительность отрицательного импульса, длительность пакета, фазу, положительный выброс, отрицательный выброс, двойной размах, амплитуду, высокий уровень, низкий уровень, максимальное, минимальное и среднее значения, циклическое среднее, среднеквадратическое значение, циклическое среднеквадратическое значение, число положительных импульсов, число отрицательных импульсов, число фронтов, число спадов, площадь и циклическую площадь |
| Стробирование | Выделяет конкретное появление события в захваченном сигнале для выполнения его измерения. Выполняется с помощью курсоров экрана или курсоров сигнала |
| Математическая обработка сигналов | |
| Арифметические операции | Сложение, вычитание, умножение |
| Быстрое преобразование Фурье (БПФ) | Амплитудный спектр. Выбор вертикального масштаба БПФ согласно линейному среднеквадратическому значению или среднеквадратическому значению в дБВ. Выбор окна БПФ: прямоугольного, Хемминга, Хеннинга или Блэкмана-Харриса |
| Программное обеспечение | |
| OpenChoice® Desktop | Обеспечивает быстрое и простое взаимодействие осциллографов серии MSO/DPO2000B с компьютерами, работающими под управлением Windows. Позволяет передавать и сохранять настройки, осциллограммы, результаты измерений и снимки экрана. В состав ПО входят панели инструментов Word и Excel, позволяющие автоматизировать захват и передачу данных и снимков экрана в Word и Excel для составления отчетов и дальнейшего анализа |
| Драйвер IVI | Предоставляет стандартный интерфейс программирования приборов для распространённых приложений: LabVIEW, LabWindows/CVI, Microsoft.NET и MATLAB |
| eScope | Позволяет управлять осциллографами серии MSO/DPO2000B по локальной сети через стандартный обозреватель интернета. Просто введите IP адрес или сетевое имя осциллографа, и в обозревателе откроется страница управления |
| Характеристики дисплея | |
| Тип дисплея | Жидкокристаллический цветной TFT дисплей с диагональю 7 дюймов (180 мм) |
| Разрешение | 480 х 234 пикселей (WQVGA) |
| Представление сигналов | Векторы, точки (в режиме запуска по видеосигналу), переменное послесвечение, бесконечное послесвечение |
| Координатная сетка | Полная, сетка, перекрестие, рамка |
| Формат | YT и XY |
| Максимальная скорость захвата сигналов | До 5000 осциллограмм в секунду |
| Порты ввода/вывода | |
| Высокоскоростной хост-порт USB 2.0 | Поддерживает USB накопители и клавиатуры. На передней панели расположен один порт |
| Высокоскоростной порт USB 2.0 | Расположен на задней панели. Поддерживает управление осциллографом через интерфейс USBTMC или GPIB с TEK-USB-488 и прямую распечатку на все принтеры, совместимые с PictBridge |
| Сетевой порт LAN | Разъём RJ-45, поддерживает стандарт 10/100Base-T (необходим модуль DPO2CONN) |
| Выход видеосигнала | Разъём DB-15, позволяет выводить изображение с экрана осциллографа на внешний монитор или проектор (необходим модуль DPO2CONN) |
| Дополнительный вход | Разъем BNC на передней панели. Входное сопротивление 1 МОм ±2 %. Максимальное входное напряжение 300В (скз) CAT II с пиковыми значениями до ±450В |
| Выход компенсатора пробника | Контакты на передней панели. Амплитуда 5В, частота 1 кГц |
| Замок Kensington | Слот на задней панели под стандартный замок Кенсингтона |
| Питание прибора | |
| Напряжение питания | 100...240 В ±10 % |
| Частота | От 45 до 65 Гц (90...264 В) От 360 до 440 Гц (100.132 В) |
| Потребляемая мощность | 80 Вт (макс.) |
| Дополнительный внешний источник питания TekVPI® (119-74 65-xx) | Выходное напряжение 12В Выходной ток 5 А Потребляемая мощность: 50 Вт |
| Физические характеристики | |
| Габаритные размеры, мм | |
| Высота | 180 |
| Ширина | 377 |
| Глубина | 134 |
| Масса, кг | |
| Нетто | 3,6 |
| Брутто | 6,2 |
| Конфигурация при монтаже в стойку | 4U |
| Зазоры для охлаждения | По 50 мм слева и сзади |
| Условия окружающей среды | |
| Температура | |
| Рабочая | От +10 до +50 °C |
| Хранения | От -40 до +71 °C |
| Относительная влажность | |
| Рабочая | Высокая: от 5 до 60 % при температуре 30 до 50 °C Низкая: от 5 до 95 % при температуре 0 до 30 °C |
| Хранения | Высокая: от 5 до 60 % при температуре 30 до 55 °C Низкая: от 5 до 95 % при температуре 0 до 30 °C |
| Высота над уровнем моря | |
| Рабочая | До 3000 м |
| Хранения | До 12000 м |
| Вибрация случайного характера | |
| Рабочая | 0,31g СКЗ, от 5 до 500 Гц, 10 минут по каждой оси, 3 оси, всего 30 минут |
| Хранения | 2,46g СКЗ, от 5 до 500 Гц, 10 минут по каждой оси, 3 оси, всего 30 минут |
| Нормативные документы | |
| Электромагнитная совместимость | Директива совета ЕС 2004/108/EC |
| Безопасность | UL61010-1:2004; CAN/CSA C22.2 №. 61010.1-04; EN61010-1:2001; соответствует требованиям директивы по низковольтному оборудованию 2004/108/EC |
