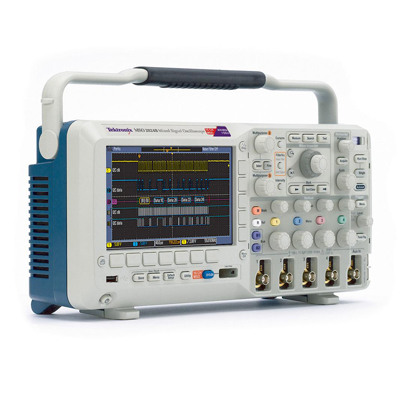

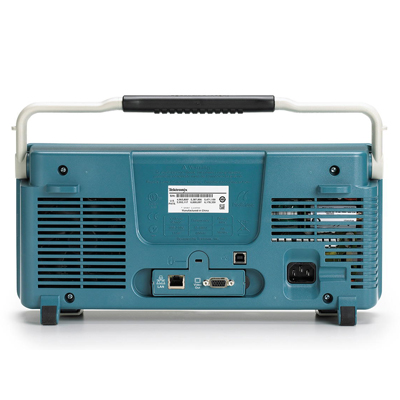

Цифровой запоминающий осциллограф Tektronix DPO2022B
Госреестр (ГРСИ): не указано
Цифровой осциллограф смешанных сигналов Tektronix DPO2022B серии MSO/DPO2000B имеет полосу пропускания 200 МГц и частоту дискретизации 1 Гвыб/с, а также обеспечивает широкие функциональные возможности по отладке. Для обеспечения захвата длинных фрагментов сигнала при сохранении высокого разрешения по времени осциллограф DPO2022B в стандартной конфигурации имеет длину записи 1 млн. точек на каждый канал.
Панель управления Wave Inspector® обеспечивает быструю навигацию по осциллограмме и позволяет автоматизировать анализ сигналов последовательных и параллельных шин, что превращает осциллограф DPO2022B в полнофункциональный инструмент, обеспечивающий простую и быструю отладку сложных систем.
Особенности и преимущества:
- Полоса пропускания 200 МГц
- 2 аналоговых канала
- Частота дискретизации 1 Гвыб/с по всем каналам
- Длина записи 1 млн. точек по всем каналам
- Максимальная скорость захвата сигнала 5000 осциллограмм в секунду
- Расширенный набор функций запуска
- Панель управления Wave Inspector® облегчает навигацию и автоматизирует поиск данных
- Перестраиваемый НЧ фильтр FilterVu™ позволяет устранить нежелательные шумы, сохраняя возможность захвата ВЧ сигналов
- 29 автоматических измерений, включая быстрое преобразование Фурье, упрощают анализ сигналов
- Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
- Широкоэкранный цветной ЖК TFT дисплей с диагональю 7 дюймов (180 мм)
- Небольшие размеры и вес
- Опции для автоматического запуска, декодирования и поиска для последовательных шин I2C, SPI, CAN, LIN и RS-232/422/485/UART
- Автоматический запуск, декодирование и поиск для сигналов параллельных шин
- Многоканальный запуск по времени установки и удержания
- Пятилетняя гарантия
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Параметр | Значения |
| Число каналов | 2 |
| Полоса пропускания | 200 МГц |
| Расчетное время нарастания фронта | 2,1 нс |
| Аппаратное ограничение полосы пропускания | 20 МГц |
| Режим входа | AC, DC, GND |
| Входное сопротивление | 1 MΩ ±2 %, 11.5 пФ ±2 пФ |
| Диапазон чувствительности | От 2 мВ/дел до 5 В/дел |
| Вертикальное разрешение | 8 бит |
| Максимальное входное напряжение | 300В (ср.кв) с выбросами <450В |
| Погрешность усиления постоянного напряжения (с установленным смещением 0В) | ±3 % для чувствительности от 10 мВ/дел до 5 В/дел ± 4 % для чувствительности от 2 мВ/дел до 5 В/дел |
| Развязка каналов (любые два канала с одинаковой вертикальной чувствительностью) | ≥100:1 на частоте ≤200 МГц |
| Габаритные размеры | 180 x 377 x 134 мм |
| Масса | 3,6 кг |
