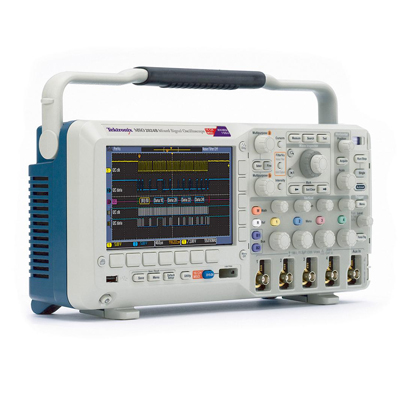

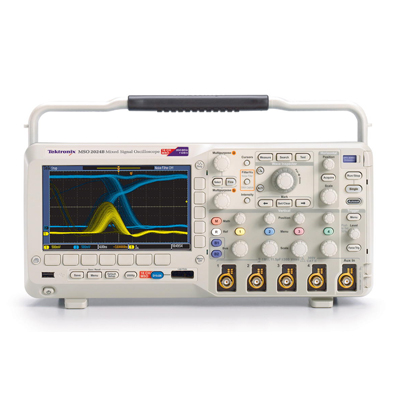

Цифровой осциллограф смешанных сигналов Tektronix MSO2022B имеет полосу пропускания 200 МГц и частоту дискретизации 1 Гвыб/с, а также обеспечивает широкие функциональные возможности по отладке. Для обеспечения захвата длинных фрагментов сигнала при сохранении высокого разрешения по времени осциллограф MSO2022B в стандартной конфигурации имеет длину записи 1 млн. точек на каждый канал.

Панель управления Wave Inspector® обеспечивает быструю навигацию по осциллограмме и позволяет автоматизировать анализ сигналов последовательных и параллельных шин, что превращает осциллограф MSO2022B в полнофункциональный инструмент, обеспечивающий простую и быструю отладку сложных систем.

Особенности и преимущества:

• Полоса пропускания 200 МГц
• 2 аналоговых канала
• 16 цифровых каналов
• Частота дискретизации 1 Гвыб/с по всем каналам
• Длина записи 1000000 точек по всем каналам
• Максимальная скорость захвата сигнала 5000 осциллограмм в секунду
• Расширенный набор функций запуска
• Панель управления Wave Inspector® облегчает навигацию и автоматизирует поиск данных
• Перестраиваемый НЧ фильтр FilterVu™ позволяет устранить нежелательные шумы, сохраняя возможность захвата ВЧ сигналов
• 29 автоматических измерений, включая быстрое преобразование Фурье, упрощают анализ сигналов
• Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
• Широкоэкранный цветной ЖК TFT дисплей с диагональю 7 дюймов (180 мм)
• Небольшие размеры и вес
• Опции для автоматического запуска, декодирования и поиска для последовательных шин I2C, SPI, CAN, LIN и RS-232/422/485/UART
• Автоматический запуск, декодирование и поиск для сигналов параллельных шин
• Многоканальный запуск по времени установки и удержания

Интерфейсы осциллографа MSO2022B:

• Хост-порт USB 2.0 на передней панели облегчает и ускоряет сохранение данных

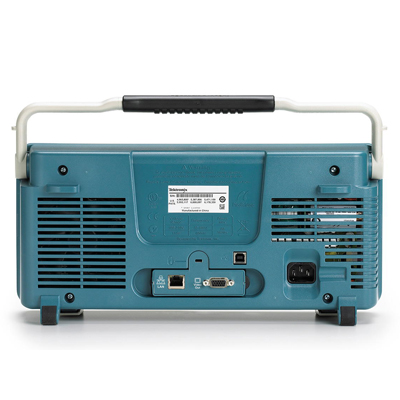

• Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере
• Опциональный сетевой порт Ethernet 10/100 и видеовыход для вывода экрана осциллографа на монитор или проектор

------------------------------------------------
