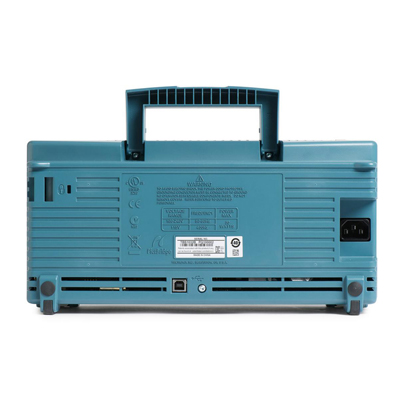

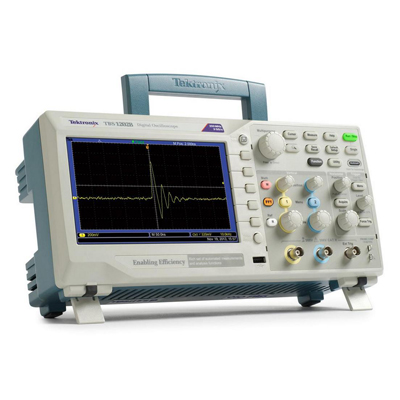

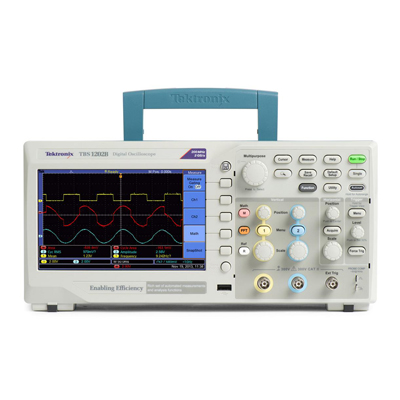

Цифровой запоминающий осциллограф Tektronix TBS1102B
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Цифровой осциллограф Tektronix TBS1102B предоставляет следующие стандартные функции: интерфейс USB, 34 вида автоматизированных измерений, контроль предельных значений, регистрация данных, частотомер, TrendPlot™, а также контекстно-зависимая справочная система.
Особенности и преимущества:
- Пропускная способность 100 МГц
- 2 канала
- Частота дискретизации 2,0 Гвыб/с по всем каналам
- Длина записи 2,5 тыс. точек по каждому каналу
- Расширенные триггеры, включая импульсную синхронизацию и синхронизацию по видеосигналу с возможностью выбора строки
- Активный цветной ЖК дисплей WVGA (800х480) с диагональю 7 дюймов
- 34 вида автоматизированных измерений
- Функция БПФ в двухоконном режиме позволяет одновременно наблюдать сигналы в частотной и временной областях
- Встроенные функции анализа диаграмм трендов TrendPlot™ и контроля предельных значений сигнала
- Двухканальный частотомер
- Функция масштабирования
- Автоматическая регистрация данных с расширенными возможностями
- Функции автонастройки и автоматического выбора диапазона
- Встроенная контекстно-зависимая справочная система
- Многоязычный интерфейс пользователя
- Небольшие размеры и масса
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Параметр | Значение | |
| Обзор модели | ||
| Ширина полосы | 100 МГц | |
| Каналы | 2 | |
| Частота дискретизации по каждому каналу | 1 Гвыб/с на канал | |
| Длина записи | 2,5 кБ/кан | |
| Вертикальная система - аналоговые каналы | ||
| Вертикальное разрешение | 8 бит | |
| Диапазон входной чувствительности | 2 мВ - 5 В/дел | |
| DC точность усиления | ±3 %, от 10 мВ/дел-5 В/дел | |
| Максимальное входное напряжение | 300В RMS CAT II | |
| Смещение диапазона | 2 мВ до 200 мВ/дел: ±1.8В >200 мВ до 5 В/дел: ±45В |
|
| Ограничение пропускной способности | 20 МГц | |
| Входное соединение | AC, DC, GND | |
| Входное полное сопротивление | 1 МОм в параллели 20 пФ | |
| Вертикальный зум | Вертикально расширить или сжать, или остановить сигнал | |
| Горизонтальная система - аналоговые каналы | ||
| Диапазон временной развертки | 2,5 нс - 50 с/дел | |
| Точность временной базы | 50 ppm | |
| Горизонтальное масштабирование | Горизонтально расширить или сжать, или остановить сигнал | |
| Порты ввода/вывода | ||
| USB интерфейс | USB хост-порт на передней панели поддерживает USB флэш-накопители, USB порт на задней инструмента поддерживает подключение к ПК и все PictBridge ®-совместимые принтеры | |
| GPIB интерфейс | Опционально | |
| Хранение данных | ||
| Энергонезависимое ЗУ | ||
| Дисплей опорного сигнала | 2.5K точек опорных сигналов | |
| Хранение осциллограмм без USB флэш-накопителя | 2.5K точек | |
| Максимальный размер USB флэш-накопителя | 64 Гб | |
| Хранение осциллограмм с USB флэш-накопителем | 96 или больше опорных сигналов в 8 Мб | |
| Настройки без USB Flash привода | 10 на передней панели установок | |
| Настройки с USB флэш-накопителя | 4000 или больше на передней панели установок в 8 Мб | |
| Изображения на экране с USB Flash приводом | 128 или больше изображений на экране в 8 Мб (количество изображений зависит от выбранного формата файла) | |
| Сохранить все с USB флэш-накопителя | 12 или более "сохранить все" операций в 8 Мб. Единичная опрация "сохранить все" создает от 3 до 9 файлов (настройка, изображение, плюс один файл для каждого отображаемого сигнала) | |
| Система приема данных | ||
| Пиковый детектор | Высокочастотный и случайный захват помех. Захватывает помехи такими узкими узкими, как 12 нс (типичное значение) во всех временных базовых настройках от 5 мкс/дел до 50 с/дел | |
| Выборка | Только выборка данных | |
| Усреднение | Усреднение волны, выбираемое 4, 16, 64, 128 | |
| Единичная последовательность | Используйте кнопку единичной последовательности, чтобы захватить единичную срабатывающую последовательность приема данных | |
| Система запуска | ||
| Вход внешней синхронизации | Включен на всех моделях | |
| Режимы триггера | Авто, Обычный, Одиночный запуск | |
| Типы триггеров | Фронт (рост/падение) | Обычный управляемый уровнем триггер. Положительный или отрицательный наклон на любом канале. Выбор соединения: AC, DC, Noise Reject, HF Reject, LF Reject |
| Видео | Запуск по всем шинам, или по индивидуальной шине, чет/нечет или все поля от полного видеосигнала, или стандарты вещания (NTSC, PAL, SECAM) | |
| Ширина импульса (или помех) | Запуск по импульсу шириной меньше чем, больше чем, равно, не равно, выбирается временной предел от 33 нс до 10 с | |
| Источник запуска | Две модели канала: CH1, CH2, Ext, Ext/5, AC Line | |
| Представление триггера | Показывает сигнал запуска пока кнопка "представление триггера" нажата | |
| Частота срабатывания сигнала считывания | Обеспечивает считывание частоты источника запуска | |
| Измерение параметров, характеризующих форму колебаний | ||
| Курсорные | Тип | Амплитуда, время |
| Измерения | период, частота, время нарастания, время спада, максимум, минимум, пик-пик, среднее, RMS, Cycle RMS, Cursor RMS, фаза, положительный импульсный ток, отрицательный импульсный ток, превышение допустимого тока, снижение допустимого тока, положительная функция, отрицательная функция, амплитуда, циклическое усреднение, курсорное усреднение, ширина пробоя, положительное перерегулирование, отрицательное перерегулирование, площадь, площадь цикла, самое высокое значение, самое низкое значение, задержка RR, задержка FR, задержка FF | |
| Математическая форма сигнала | ||
| Арифметическая | Сумма, разность, умножение | |
| Мат функции | Быстрое преобразование Фурье (FFT) | |
| FFT | Окна: Хеннига, П-образное ( с плоской вершиной), прямоугольный 2048 точек выборки | |
| Автоматические установки | ||
| Автоматические установки меню | Единичное нажатие, автоматические настройки для каналов по вертикали, горизонтали, пусковая система, с открытым автовыбором | |
| Прямоугольный импульс | Единичный цик, мультицикл, спадающий или нарастающий фронт | |
| Синусодальный импульс | Единичный цикл, мультицикл, FFT Spectrum | |
| Video (NTSC, PAL, SECAM) | Поля: все, четные, или нечетные строки: или выбрать номер строки | |
| Устройства для автоматического выбора предела измерений | ||
| Автоматическая настройка вертикальных или горизонтальных настроек осциллографа, когда зонд перемещается от точки к точке, или когда сигнал проявляет большие изменения | ||
| Частотомер | ||
| Разрешение | 6 цифр | |
| Точность | +51 частей в миллион, включая все предельные ошибки частоты + 1 подсчет ошибок | |
| Диапазон частоты | Связанный по переменному току, 10 МГц минимум номинальной пропускной способности | |
| Каналы | 2 канала | |
| Дисплей | ||
| Интерполяция | Sin (x)/x | |
| Тип осциллограм | Точки, вектора | |
| Послесвечение | Выключено, 1 с, 2 с, 5 с, бесконечно | |
| Формат | YT и XY | |
| Физические характеристики | ||
| Размеры (высота, ширина, глубина) | 158х326х124 мм | |
| Размеры упаковки (высота, ширина, глубина) | 267х476х229 мм | |
| Вес | Только инструмент-2 кг, с аксессуарами 2.2 кг | |
| Окружающая среда | ||
| Температура рабочая | От 0 до +50 °C | |
| Температура хранения | От -40 до +71 °C | |
| Влажность | До 85 % при +40 °C, до 45 % RH при +50 °C | |
| Высота над уровнем моря | До 3,000 м | |
| Безопасность | UL61010-1:2004, CSA22.2 No. 61010-1:2004, EN61010-1:2001, IEC61010-1:2001 | |
