Модель

TPS2012B

TPS2014B

TPS2024B

Число изолированных каналов

2

4

4

Полоса пропускания *5 (МГц)

100

100

200

Частота дискретизации на канал, Гвыб./с

1,0

1,0

2,0

Длина записи

2,5*103 точек

Дисплей (1/4 VGA ЖК)

Цветной

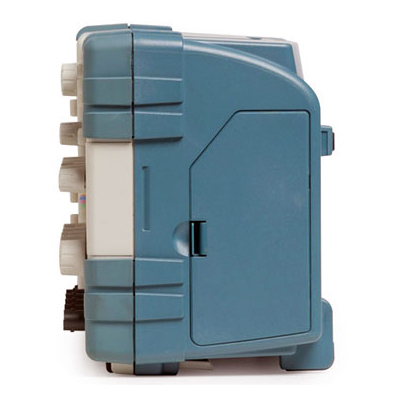

Работа от аккумулятора

Отсек для двух аккумуляторных батарей, с возможностью горячей замены.

4 часа работы на одной стандартной батарее.

Вторая батарея (опция) продлевает время работы до 8 часов.

Возможна непрерывная работа за счет возможности горячей замены.

Автоматические измерения

11

Изолированный вход внешнего запуска

Да

Разрешение по вертикали

8 битов(обычное или с усреднением)

Входная чувствительность

от 2 мВ/дел до 5 В/дел во всех моделях с калиброванной точной регулировкой

Погрешность усиления по пост. току

±3%

Масштабирование по вертикали

Расширение или сжатие живого или воспроизведенного сигнала по вертикали

Макс. входное напряжение (1 МОм)

300 Вср. кв. КАТ II (напряжение между измеряемой цепью и корпусом разъема BNC)

Напряжение относительно земли

600 Вср. кв. КАТ II (напряжение между корпусом разъема BNC и землей)

Диапазон позиционирования

±1,8 В (от 2 до 200 мВ/дел.)

>±45 В (от 200 мВ/дел. до 5 В/дел.)

Ограничение полосы пропускания

20 МГц

Линейный динамический диапазон

±5 делений

Диапазон скоростей развертки

От 5 нс/дел до 50 с/дел.

От 5 нс/дел до 50 с/дел.

От 2.5 нс/дел до 50 с/дел.

Погрешность генератора развертки

50 х 10-6

Входной импеданс

1 МОм ±2 % параллельно с 20 пФ

Режим входа

Связь по переменному току, связь по постоянному току, заземление

Горизонтальное масштабирование

Расширение или сжатие живого или воспроизведенного сигнала по горизонтали

БПФ

В стандартной конфигурации

В стандартной конфигурации RS-232, параллельный порт Centronics

В стандартной конфигурации

Подключение к ПК

В стандартной конфигурации

Встроенное гнездо CompactFlash®

В стандартной конфигурации

Измерения характеристик силового оборудования

Опциональный пакет, позволяющий выполнять анализ качества электроэнергии, анализ сигнала, гармонический анализ, измерять коммутационные потери и фазовые углы, а также dv/dt и di/dt по курсорам

Режим

Описание

Пиковая детекция

Захват высокочастотных и случайных глитчей. Аппаратный захват глитчей с типовой длительностью от 12 нс при скоростях развертки от 5 мкс/дел. до 50 с/дел.

Выборка

Только данные выборки

Усреднение

Выбирается число усредняемых осциллограмм: 4, 16, 64, 128

Одиночная последовательность

Используйте кнопку Single Sequence для однократного запуска.

Режим сканирования/прокрутки

При скоростях развертки ≥ 100 мс/дел.

Тип запуска

Описание

По фронту (нарастающему или нисходящему)

Обычная синхронизация по уровню. По положительному или отрицательному перепаду на любом входе.

Режимы связи по входу: По переменному току, по постоянному току, подавление шума, ФНЧ, ФВЧ

По видеосигналу

Запуск по всем строкам, по выбранным строкам, по нечетным и четным полям, по всем полям видеосигнала стандартов NTSC, PAL, SECAM.

По длительности импульса (или глитча)

Запуск по длительности импульса, меньшей или большей выбранного значения, равной или не равной выбранному значению в диапазоне от 33 нс до 10 с.

Параметр

Описание

2-канальные модели

CH1, CH2, Ext, Ext/5, Ext/10

4-канальные модели

CH1, CH2, CH3, CH4, Ext, Ext/5, Ext/10

Параметр

Описание

Типы

Напряжение, время

Измерения

ΔT, 1/ΔT (частота), ΔV, dv/dt*6, di/dt*6

Параметр

Описание

Автоматические измерения осциллограмм

Период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, максимальное значение, минимальное значение, размах сигнала, среднее значение, среднеквадратическое значение за период.

Параметр

Описание

Операции

Сложение, вычитание, умножение, БПФ

БПФ

Окна: Хеннинга, с плоской вершиной, прямоугольное, 2048 точек выборки.

Источники

2-канальные модели

CH1 – CH2, CH2 – CH1, CH1 + CH2, CH1 × CH2

4-канальные модели

CH1 – CH2, CH2 – CH1, CH3 – CH4, CH4 – CH3, CH1 + CH2, CH3 + CH4, CH1 × CH2, CH3 × CH4

Меню автонастройки

Автоматическая настройка параметров вертикального отклонения, горизонтальной развертки и системы запуска для всех каналов с помощью одной кнопки, с возможностью отмены автоустановки

Автоматический выбор диапазона

Позволяет переключаться между контрольными точками без сброса настроек осциллографа

Тип сигнала

Пункты меню автонастройки

Меандр

Один период, несколько периодов, фронт или спад

Синусоида

Один период, несколько периодов, спектр БПФ

Видеосигнал NTSC, PAL, SECAM

Видеосигнал NTSC, PAL, SECAM

Кадры:

все, четные или нечетные все или строка с выбранным номером

Параметр

Описание

Энергонезависимая память

CompactFlash® объемом до 2 ГБ

Отображение эталонной осциллограммы

Две эталонные осциллограммы по 2500 точек каждая

Сохранение осциллограмм

96 и более эталонных осциллограмм на каждые 8 МБ

Настройки

4000 и более настроек органов управления передней панели на каждые 8 МБ

Снимки экрана

128 и более снимков экрана в пределах 8 Мб (количество снимков зависит от выбранного формата файлов)

Сохранить все

12 и более операций «Сохранить все» по 8 МБ. При одной операции «Сохранить все» создается от 2 до 9 файлов (настройка, снимок экрана и по одному файлу для каждой отображаемой осциллограммы)

Параметр

Описание

Экран

1/4 VGA цветной ЖК-дисплей с активной матрицей TFT

Интерполяция

sin(x)/x.

Режимы отображения

Точки, векторы

Послесвечение

Выключено, 1 с, 2 с, 5 с, бесконечно

Формат

YT и XY

Параметр

Описание

Порт RS-232 (стандарт)

9-контактный DTE

Управление RS-232

Полный набор режимов приема/передачи. Управление всеми режимами, настройками и измерениями. Скорость передачи до 19200

Карта памяти CompactFlash®

Поддержка любых карт CompactFlash® типа 1 объемом до 2 ГБ (карта в комплект не входит)

Встроенные часы/календарь

Программное обеспечение OpenChoice для связи с ПК

Простое подключение осциллографа к ПК через порт связи с ПК RS-232.

Передача и сохранение настроек, осциллограмм, результатов измерений и снимков экрана.

В дополнение к стандартным панелям инструментов Microsoft Word и Excel имеется приложение обмена данными для рабочего стола Windows

Порт принтера (стандарт)

Параллельный Centronics

Форматы графических файлов

TIFF, PCX (PC Paint Brush), BMP (Microsoft Windows), EPS (Encapsulated Postscript) и RLE

Модели принтеров

Bubble Jet, DPU-411, DPU-412, DPU-3445, Thinkjet, Deskjet, Laser Jet, матричный принтер Epson (9 иголок или 24 иголки), Epson C60, Epson C80

Ориентация

Книжная и альбомная

Параметр

Описание

Температура

При эксплуатации

От 0 до +50 °C

При хранении

От –40 до +71 °C

Влажность

Осциллографы серии TPS2000B не предназначены для работы в условиях повышенной влажности

При эксплуатации

Верхнее значение: 50 °C при 60 %

Нижнее значение: 30 °C при 90 %

При хранении

Верхнее значение: До 60 % при температуре по влажному термометру от +55 до +71 °C

Нижнее значение: До 90 % при температуре по влажному термометру от 0

Высота над уровнем моря

При эксплуатации

До 3 000 м

При хранении

15 000 м

Уровень загрязнения 2

Не пользуйтесь прибором в местах с возможным наличием проводящих загрязняющих веществ (согласно определению в IEC61010-1:2001)

Степень защиты корпуса

IP30

При установленной карте CompactFlash® и при установленном ПО для измерений в силовых цепях (согласно определению в IEC60529:2001)

Электромагнитная совместимость

Отвечает требованиям директивы 89/336/EEC.

Соответствует или превышает требования австралийского закона об электромагнитной совместимости, измерения согласно Стандартам на излучение AS/NZS 2064.1/2

Безопасность

UL61010-1: 2004. CAN/CSA22.2 № 1010.1: 2004. EN61010-1: 2001.

Напряжение между общим проводником пробника TPP0101/TPP0201 и землей не должно превышать >30 Вср. кв.. Если это напряжение превышает 30 Вср. кв., используйте пробники P5122, P5120 (с напряжением относительно земли до 600 Вср. кв. КАТ II) или пассивные высоковольтные пробники, или высоковольтные дифференциальные пробники с аналогичными характеристиками.

Категория

Примеры, относящихся к данной категории

КАТ. III

Распределительные сети электропитания, стационарные электроустановки

КАТ II

Групповые сети электропитания, электроприборы, переносное оборудование

КАТ I

Сигналы цепи специального оборудования или частей оборудования, телекоммуникационные устройства, электронные приборы

Размеры

мм

Ширина

336,0

Высота

161,0

Глубина

130,0

Масса

кг

Только осциллограф

2,7

С 1 батареей

3,2

С 2 батареями

3,7

Поставка прибора

Размеры упаковки

мм

Ширина

476,2

Высота

266,7

Глубина

228,6
