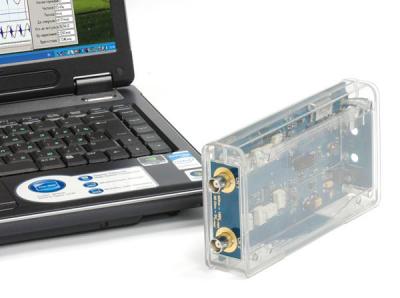

Двухканальный USB осциллограф Актаком АСК-3102 1Т (приставка + анализатор спектра)

Миниатюрная модель 2-канального цифрового запоминающего USB осциллографа. Выполнена в виде приставки к ПК. Подключается через USB-порт. Оригинальный дизайн и отличные технические характеристики неизменно привлекают внимание специалистов.

• 2 независимых канала с полосой пропускания до 100 МГц

• буфер записи до 128 кБ на канал (определяется пользователем)

• произвольно выбираемая длина предзаписи/послезаписи

• высокая чувствительность (от 10 мВ/дел)

• автоматическая настройка на входные сигналы

• расширенные режимы синхронизации

• большой выбор курсорных и автоматических измерений

• статистические измерения и построение гистограмм

• анализатор спектра (БПФ)

• цифровой люминофор

• аварийная сигнализация

• подключение к ПК через USB 2.0

• вх./вых. внешней синхронизации (совместимость - ТТЛ)

Технические характеристики:

• частота дискретизации 10 ГГц (стробоскопический режим)

• частота дискретизации 100 МГц (режим реального времени)

• коэффициент вертикального отклонения 10 мВ/дел...10 В/дел с шагом 1-2-5

• разрешение 8 бит

• частотный диапазон по уровню –3 дБ: 0 Гц...100 МГц (DC), 1,2 Гц...100 МГц (AC)

• входное сопротивление 1 МОм или 50 Ом

• максимальное входное напряжение: ±50 В при Rвх=1 МОм, ±2,25 В при Rвх=50 Ом

• минимальный период повторения синхронизирующего импульса 20 нс

• минимальная длительность синхронизирующего импульса 10 нс

• параметры входного сигнала обеспечения расширенной синхронизации по входам «СН1», «СН2» (применительно к импульсу прямоугольной формы): амплитуда - не менее

  20 мВ, длительность - не менее 50 нс, период повторения - не менее 50 нс

• диапазон значений коэффициента развертки 10 нс/дел....0,1 с/дел

• калибратор 1 кГц, 3 В от пика до пика

• питание +5 В

• масса 0,19кг

• габаритные размеры 150x85x32 мм
