Осциллограф АКИП-4130/3
Госреестр (ГРСИ): 91484-24

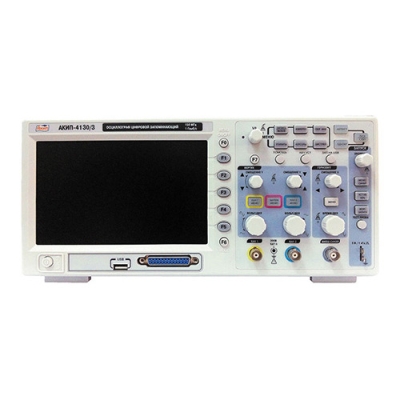

Осциллограф АКИП-4130/3 смешанных сигналов со встроенным 16 канальным логическим анализатором предназначен для исследования наблюдения, записи, измерения амплитудных и временных параметров электрического сигнала, подаваемого на его вход, либо непосредственно на экране.
Особенности осциллографа АКИП-4130/3:
- Количество каналов: 2 аналоговых + 16 цифровых канала
- Полоса пропускания 60, 100, 150 МГц
- Макс. частота дискретизации 1 ГГц (эквивалентная 25 ГГц)
- Макс. объём памяти: 512 кБ на канал (1 Мб – при объединении каналов)
- Автоматические (23 параметра) и курсорные Δ-измерения
- Расширенная синхронизация: фронт, длительность, ТВ, время нарастания
- Наличие математических функций (сложение, вычитание), режим БПФ при длине памяти 1 кБ
- Режимы: "покадровой" регистрации осциллограмм (запись и воспроизведение до 1000 кадров)
- Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
- Цветной ЖК-дисплей с диагональю 17,8 см (WVGA, 800×480 точек), режим послесвечения (1 с, 2 с, 5 с, беск., выкл.)
- Интерфейс: USB 2.0 для управления и записи данных (2)
Комплект поставки: шнур питания, делитель 1:1/1:10 (2 шт.), руководство по эксплуатации, кабель логического анализатора, микрозажимы для логического анализатора (16 шт.), кабель USB.
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Организуем поставки оборудования по всей России, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Доставляем приборы курьерскими службами и транспортными компаниями. Обращайтесь к нашим специалистам за дополнительной информацией по телефону, почте или через форму заказа ниже.
Характеристики
|
Канал вертикального отклонения |
|
|
Число каналов |
2 |
|
Полоса пропускания (-3 дБ) |
0.150 МГц |
|
Ограничение ПП |
20 МГц |
|
Коэф. отклонения (Коткл.) |
2 мВ/дел…5 В/дел |
|
Погрешность установки Коткл. |
± 3% |
|
Время нарастания (не более) |
2,3 нс |
|
Входной импеданс |
1 МОм/14 пФ |
|
Макс. вх. напряжение |
400 В пик-пик (х10) ; кат |
|
Связь по входу |
Открытый, закрытый, земля |
|
Коэффициент деления |
1х, 10х, 100х, 1000х |
|
Канал горизонтального отклонения |
|
|
Коэф. развертки (Кразв.) |
4 нс - 40 с/дел |
|
Погрешность установки Кразв. |
0,01% |
|
Режимы работы |
Основной, окно, ZOOM окна, самописец, X-Y |
|
Синхронизация |
|
|
Источники синхросигнала |
Каналы 1, 2, внешний |
|
Режимы запуска развертки |
Автоколебательный, ждущий |
|
Виды синхронизации |
Фронт/срез, длительность, ТВ, время нарастания/спада, попеременно (Alt) |
|
Аналого-цифровое преобразование |
|
|
Разрешение по вертикали |
8 бит |
|
Макс. частота дискретиз. |
500 МГц на канал (1 ГГц при объединении) |
|
Эквив. частота дискретиз. |
до 25 ГГц на канал (ручной выбор) |
|
Объем памяти на канал |
512 кБ на канал (1 Мб при объединении каналов) |
|
Быстрая память |
4кБ, 40кБ |
|
Режимы сбора данных |
Стандартная выборка, усреднение (4 /.../ 256), пиковый детектор 10 нс, самописец (от 100 мс/дел) |
|
Курсорные измерения |
|
|
Режимы |
ручной, автоизмерения, слежение (трэк) |
|
Виды измерений |
AU; AT; 1/AT |
|
Автоматические измерения |
Частота; период; среднее; Пик-Пик; циклСКЗ; минимум; максимум; время нарастания; время спада; длит.+; длит.-; задержка 1->2 (по фронту; по срезу); скважность (положительная, отрицательная); верхнее (нижнее, среднее) значение формы сигнала; амплитуда; отрицательный выброс; отрицательный предвыброс; среднее за период; скз за период |
|
Логический анализатор |
|
|
Параметры анализатора |
|
|
Частота дискретизации |
500 МГц |
|
Внеш. тактовая частота |
100 МГц |
|
Число каналов |
16 (разделены на 2 группы) |
|
Память |
|
|
Порог срабатывания |
-8 ... +8 В |
|
Максимальное вх. напряжение |
± 60 В |
|
Входное сопротивление |
200 кОм / 10 пФ |
|
Синхронизация |
|
|
Источник синхросигнала |
Цифровые каналы (D0-D15) |
|
Виды синхронизации |
По фронту/спаду, по ширине импульса, по шаблону, по длительности, по состоянию (высокое, низкое, между) |
|
Пороговый уровень |
TTL, CMOS, ECL или заданный (-8 ... +8 В) |
|
Измерения |
|
|
Автоматические измерения |
Частота, период |
|
Курсорные измерения |
AU; AT; 1/AT |
|
Общие характеристики |
|
|
Интерфейс |
На передней панели: USB для сохранения данных на задней панели: USB для дистанционного управления |
|
Математика |
Сложение, вычитание, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный) |
|
Документирование |
Сохранение 10 профилей настроек, 10 шаблонов допуск. контроля. Регистрация в память до 1000 кадров с регулируемой скоростью записи и воспроизведения |
|
результатов |
|
|
Общие данные |
|
|
ЖК-дисплей |
Цветной, диагональ 17,8 см (WVGA, разрешение 800*480 точек) |
|
Напряжение питания |
120...240 В (± 10 %), 50 Гц |
|
Потребл. мощность |
30 Вт |
|
Габаритные размеры |
313 * 108 * 142 мм |
|
Масса |
2 кг (без аксессуаров) |
