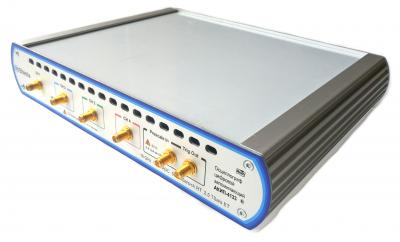

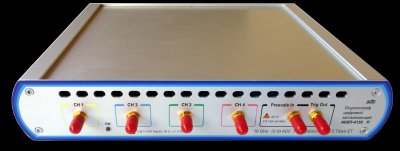

Осциллограф АКИП-4133

USB-осциллограф серии АКИП-4133 может быть использован для выполнения предварительных тестов на соответствие протоколов последовательной передачи, для поиска ошибок при проектировании и отладке высокоскоростных и широкополосных устройств, для тестирования протоколов 10 Gb Ethernet, SONET/ SDH, STM64 FEC1071, 10x интерфейсов Fibre Channel, InfiniBand и PCI Express. Сочетание в одном устройстве стробоскопического USB-осциллографа и осциллографа реального времени позволяет использовать АКИП-4133для анализа и выполнения измерений быстрых фронтов в широком диапазоне частот. Общая память осциллографа 250 Кб, которая распределяется в зависимости от числа работающих каналов. В режиме сбора данных «Реальное время» длина записи – от 50 выб/кан до 250 квыб/ кан (активен 1 канал), до 125 Квыб/кан для 2-х активных каналов, до 62,5 квыб/кан в случае трех или четырех активных каналов осциллографа. В стробоскопическом режиме (эквивалентное время) длина записи составит: от 500 выб/кан до 250 квыб/кан для одного канала (1 кан), до 125 Квыб/кан для двух каналов и до 62,5 Квыб/кан в случае трех или четырех активных каналов.

Осциллограф АКИП-4133 - компактный цифровой прибор под управлением внешнего ПК с функциональностью «2 в 1» - эквивалентное время (стробоскопический режим) и реальное время, обеспечивающий высокую точность измерения, возможности анализа коммуникационных сигналов, сигналов последовательных шин и сетей передачи данных.

Схемотехника стробоскопического блока использует технологию непрерывного последовательного сегментированного захвата данных в полной полосе пропускания (ПП), что обеспечивается высокой скоростью выборки (частотой дискретизации).

Особенности АКИП-4133 :

• Режимы сбора данных: реальное время, эквивалентное время, режим прокрутки, сегментированный режим
• Типы развертки осциллографа при сборе данных: автоколебательный, ждущий, однократный, стоп
• Широкий перечень автоматических измерений (53 параметра), включая измерение параметров NRZ сигналов (33 параметра) и RZ сигналов (34 параметра), гистограммы (15 параметров), джиттер и другие
• Математика до 4-х функций (58 операторов), включая быстрое преобразование Фурье и интерполяцию Sin(x)/X

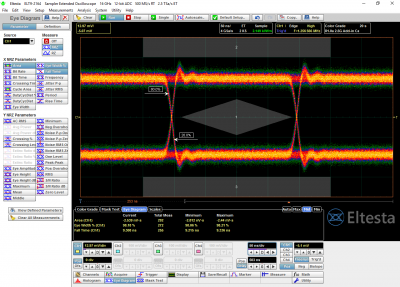

• Построение глазковых диаграмм, автоматизированный тест сигнала по «маске» (более 100 готовых шаблонов по стандартам SONET/ SDH, Fiber Channel, Ethernet, Infiniband, XAUI, ITU G.703, ANSI T1/T102, RapidIO, PCI Express, Serial ATA)

------------------------------------------------
