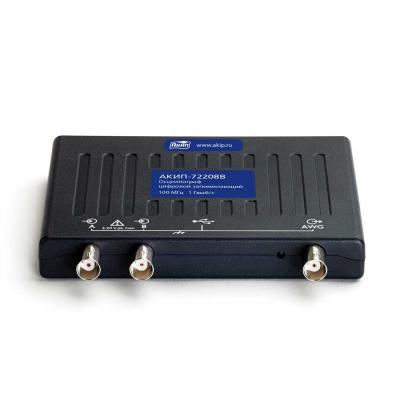

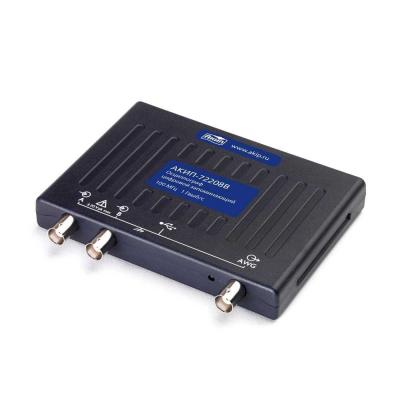

Осциллограф АКИП-72207B
Артикул: не указано
Госреестр (ГРСИ): 75751-19
Госреестр (ГРСИ): 75751-19
Осциллограф АКИП-72207B — это электронный прибор для наблюдения и измерения параметров электрических сигналов, таких как напряжение, частота и форма сигнала. Основная функция осциллографа заключается в том, чтобы отображать изменение электрического сигнала во времени на экране, что позволяет анализировать характеристики сигнала. Являются идеальным решением для инженеров, проводящих измерения в полевых условиях, а также специалистов по диагностике оборудования выполняющих тестирование в режиме частых поездок на объекты. Исходя их параметров и ключевых особенностей, серия портативных USB-осциллографов, имеет следующие сферы применения: электронный дизайн, исследования и тестирование, техническое проектирование и отладка, образование, эксплуатационное обслуживание и ремонт.
Особенности USB-осциллографа запоминающего АКИП-72207B:
- Многофункциональность: осциллограф, анализатор спектра, функциональный генератор, генератор сигналов СПФ (AWG), анализатор последовательных данных в одном компактном корпусе;
- Осциллограф: 2 канала, полоса пропускания 70 МГц, максимальная дискретизация 1 ГГц (1 канал), 500 МГц (2 канала) , максимальная память до 64 МБ;
- Продвинутое меню синхронизации и интеллектуального запуска;
- Автоматические (15 параметров) и курсорные измерения (ΔU; ΔT; 1/ΔT);
- Создание математических каналов вычислений (30 функций) и пользовательских настроек пробников;
- Цифровая растяжка до x50.000;
- Допусковый контроль (тест по маске);
- Многооконный режим представления входных данных на едином экране при измерениях и анализе;
- Анализатор спектра в полной полосе пропускания, интервал анализа от 128 до 1М точек;
- 8 типов окон отображения спектрограмм на дисплее и 3 режима обработки (ампл., усред., пик. значение);
- Генератор сигналов произвольной формы до 1 МГц/20 Mвыб/с / ЦАП 12бит /память до 32 кБ;
- Декодирование: 1-Wire, ARINC 429, CAN, DCC, DMX512, FlexRay, Ethernet 10Base-T, USB 1.1, I²C, I²S, LIN, PS/2, SPI, SENT, UART/RS-232 (с учетом полосы пропускания и частоты дискретизации выбранной модели осциллографа).
Комплект поставки АКИП-72207B
|
№ |
Наименование |
Количество |
|
1 |
Осциллограф АКИП-72207B |
1 |
|
2 |
Кабель USB |
1 |
|
3 |
ПО на CD - диске |
1 |
|
4 |
Руководство по эксплуатации на CD - диске |
1 |
|
5 |
Пробник |
2 |
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Мы предлагаем приборы и материалы отечественных и зарубежных производителей.
Характеристики
| Параметр | АКИП-72205A, АКИП-72205A MSO, АКИП-72405A |
АКИП-72206B, АКИП-72206B MSO, АКИП-72406B |
АКИП-72207B, АКИП-72207B MSO, АКИП-72407B |
АКИП-72208B,
АКИП-72208B MSO, АКИП-72408B |
| Канал вертиального отклонени (Аналоговые каналы) | ||||
| Число входных каналов | 2 канала – АКИП-72204A, АКИП-72205A, АКИП-72205A MSO, АКИП-72206B, АКИП-72206B MSO, АКИП-72207B, АКИП-72207B MSO, АКИП-72208B, АКИП-72208B MSO 4 канала – АКИП-72405A, АКИП-72406B, АКИП-72407B, АКИП-72408B |
|||
| Полоса пропускания ( - 3 дБ) | 0... 25 МГц | 0... 50 МГц | 0... 70 МГц | 0... 100 МГц |
| Время нарастания | ≤ 14 нс | ≤ 7 нс | ≤ 7 нс | ≤ 3,5 нс |
| Коэффициент отклонения (Коткл.) | 10 мВ/дел ... 4 В/дел | 4 мВ/дел... 4 В/дел | ||
| Вид входа | Открытый, закрытый | |||
| Погрешность установки Коткл. | ± 3 % от полной шкалы | ± 3 % от полной шкалы ± 200 мкВ | ||
| Диапазоны входящего напряжения | ± 50 мВ ... ± 20 В | ± 20 мВ ... ± 20 В | ||
| Диапазон установки смещения | - | ± 250 мВ (входящее напряжение: ± 20 мВ ... ± 200 мВ) ± 2,5 В (входящее напряжение: ± 500 мВ ... ± 2 В) ± 20 В (входящее напряжение: ± 5 В ... ± 20 В) |
||
| Входное сопротивление | 1 МОм ± 1% / 14 пФ ± 2 пФ | 1 МОм ± 1% / 16 пФ ± 1 пФ | ||
| Защита от перенапряжения | ± 100 В (DC + AC пик) | |||
| Канал вертиального отклонени (Цифровые каналы только модели MSO: АКИП-72205A MSO, АКИП-72206B MSO, АКИП-72207B MSO, АКИП-72208B MSO) | ||||
| Число каналов | 16 (2 порта по 8 каналов каждый) | |||
| Входной разъем | 2,54 мм 2х10 контактны разъем | |||
| Максимальная частота | 100 МГц (200 Мбит/с) | |||
| Минимальный временной интервал | 5 нс | |||
| Входной импеданс | 200 кОм ( ± 2%) / (8 ± 2) пФ | |||
| Пороговый уровень | TTL, CMOS, ECL, PECL, заданный (- 5...+5 В) | |||
| Погрешность установки порога | ± 350 мВ (с учетом гистерезиса) | |||
| Входное напряжение | ± 20 В (защита от перенапряжения ± 50 В) | |||
| Задержка между каналами | 2 нс | |||
| Канал горизонтального отклонени | ||||
| Минимальный коэффициент развертки (Кразв.) | 5 нс | 2 нс | 1 нс | |
| Максимальный коэффициент развертки (Кразв.) | 5000 с/дел | |||
| Погрешность установки Кразв. | ± 100 ppm ( ± 0,01 %) | ± 50 ppm ( ± 0,005 %) | ||
| Режимы работы | Основной, ZOOM окно, X-Y | |||
| Синхронизация | ||||
| Источники синхросигнала | Любой из аналоговых каналов, цифровые каналы | |||
| Условия запуска развертки | Фронт, по длительности, окно, по длит. в окне, отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.) | Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.), рант | ||
| Режим запуска | Однократный, ждущий, автоколебательный, без синхронизации, эквивалентный | Однократный, ждущий, автоколебательный, без синхрон изации, сегмент. развертка, эквивалентный | ||
| Аналого-цифровое преобразование | ||||
| Разрешение по вертикали | 8 бит (12 бит в режиме ERES) | |||
| Интерполяция | Линейная, Sin (X)/х | |||
| Частота дискретизации | АКИП-72204A: 100 МГц (1 канал.), 50 МГц (2 канала) АКИП-72205A: 200 МГц (1 канал), 100 МГц (2 канала) АКИП-72206B: 500 МГц (1 канал), 250 МГц (2 канала) АКИП-72207B, АКИП-72208B: 1 ГГц (1 канал), 500 МГц (2 канала) АКИП-72405A: 500 МГц (1 канал), 250 МГц (2 канала), 125 МГц (3,4 канала) АКИП-72406B, АКИП-72407B, АКИП-72408B: 1 ГГ ц (1 канала), 500 МГц (2 канала), 250 МГц (3,4 канала) АКИП-72205A MSO: 500 МГц (1 кан. или 1 цифр. порт*), 250 МГц (2 кан. + цифр. порты*) АКИП-72206B MSO, АКИП-72207B MSO, АКИП-72208B MSO: 1 ГГц (1 кан.), 500 МГц (2 кан. или 1 цифр. порт*), 250 МГц (2 кан. + цифр. порты*) |
|||
| Эквивалентная частота дискретизации | АКИП-72204A: 2 ГГц; АКИП-72205A: 4 ГГц; АКИП-72206B, АКИП-72205A MSO, АКИП-72405A: 5 ГГц; Остальные модели: 10 ГГц |
|||
| Максимальная длина памяти: 2 канала 4 канала MSO |
16 кБ 48 кБ 48 кБ |
32 МБ 32 МБ 32 МБ |
64 МБ 64 МБ 64 МБ |
128 МБ 128 МБ 128 МБ |
| Режимы сбора данных | Выборка, послесвечение, цифровой самописец (ROLL) | |||
| Курсорные измерения | ||||
| Функции | ΔU; ΔT; 1/ΔT | |||
| Автоматические измерения | ||||
| По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе | |||
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка | |||
| Статистика | Максимум, минимум, среднее, СКО | |||
| Анализатор спектра | Пиковая частота, пиковая амплитуда, среднее, мощность, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD | |||
| Математика | ||||
| Функции | −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, m in, max, average, peak, delay и другие | |||
| Операторы | Любой аналоговый или цифровой канал, опорная осциллогр. (ref), время, число - π (пи) | |||
| Анализатор спектра | ||||
| Диапазон входных частот | 0... 25 МГц | 0... 50 МГц | 0... 70 МГц | 0... 100 МГц |
| Индикация спектрограммы | Амплитуда, среднее значение, удержание пика | |||
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана - Харриса. | |||
| Глубина БПФ (точек) | 128... 1.048.576 точек (1 М) | |||
| Декодирование последовательных данных | ||||
| Формат данных | 1-Wire, ARINC 429, CAN, DCC, DMX512, FlexRay, Ethernet 10Base-T, USB 1.1, I2C, I2S, LIN, PS/2, SPI, SENT, UART/RS-232 (с учетом полосы пропускания и частоты дискретизации выбранной модели осциллографа) |
|||
| Допусковый контроль | ||||
| Статистика (Годен/ Не годен) | В допуске, не в допуске, общее кол-во тестов | |||
| Общие данные | ||||
| Источник питания | USB порт | |||
| Интерфейс | USB 2.0 (совместимый с USB 3.0) | |||
| Габаритные размеры | 142 × 92 × 19 мм (АКИП-72204A и АКИП-72205A) 130 × 104 × 19 мм (остальные модели, включая АКИП-72205A MSO) |
|||
| Масса, не более | 0,2 кг | |||
| Параметр | АКИП-72204A, АКИП-72205A |
АКИП-72405A, АКИП-72205A MSO |
АКИП-72206B,
АКИП-72206B MSO, АКИП-72406B, АКИП-72207B, АКИП-72207B MSO, АКИП-72407B, АКИП-72208B, АКИП-72208B MSO, АКИП-72408B |
| Функциональный генератор | |||
| Формы выходных сигналов | Синус, меандр, треугольник, постоянное напряжение (DC), Sin(х)/x, шум, колоколообразный | Синус, меандр, треугольник, постоянное напряжение (DC), Sin(х)/x, колоколообразный, шум, ПСП/ PRBS | |
| Диапазон частот | 0,03 Гц … 100 кГц | 0,03 Гц … 1 МГц | |
| Разрешение ЦАП | 12 бит | ||
| Выходной уровень | ±2 В | ||
| Выходное сопротивление | 600 Ом | ||
| Погрешность уст. | ± 1% от полной шкалы | ||
| Генератор сигналов произвольной формы - AWG | |||
| Частота дискретизации | 1,548 МГц | 20 МГц | |
| Длина памяти СПФ | 4 кБ | 8 кБ | 32 кБ |
| Разрешение ЦАП | 12 бит | ||
| Выходной уровень | ±2 В | ||
| Диапазон частот | > 100 кГц | > 1 МГц | |
