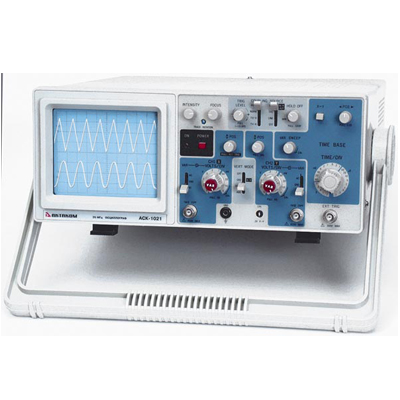

Осциллограф аналоговый Актаком АСК-1021
Госреестр (ГРСИ): не указано
Осциллограф аналоговый Актаком АСК-1021 используется при исследовании параметров электрических сигналов. С его помощью можно тестировать и настраивать различные электронные устройства.
Прибор очень важен в областях деятельности, которым необходимо визуальное наблюдение и исследование электрического сигнала. Данные осциллографы, благодаря своим хорошим техническим характеристикам с высокой точностью отображают различные виды сигналов. Этот прибор является идеальным выбором как для профессионалов, так и для любителей в настройке сложного оборудования, т.к. имеет простое и удобное управление.
Комплект поставки:
-
Прибор
-
Осциллографические щупы — 1 пара
-
Шнур питания
-
Пластмассовая отвертка
-
Предохранитель
-
Руководство по эксплуатации
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
|
СИСТЕМА ОТКЛОНЕНИЯ ПО ВЕРТИКАЛИ |
|
|
Коэффициент отклонения |
5 мВ/дел ... 5 В/дел (режим Х1) |
|
Аттенюатор |
На 10 шагов с последовательностью 1-2-5 |
|
Система верньерной регулировки |
Обеспечивает возможность плавного изменения значения между шагами с перекрытием всего диапазона |
|
Погрешность с выключенным переключателем х5 и выключенным делителем х10 |
±3% |
|
Входное сопротивление |
1 МОм |
|
Входная емкость |
25 пФ |
|
Полоса пропускания |
25 МГц |
|
Время нарастания ПХ |
14 нс |
|
Максимальное напряжение на входе |
при закрытом входе: 50 В; с делителем 1:10 - 500 В |
|
Режимы работы |
CH 1 — режим работы канала 1, одиночная осциллограмма |
|
Инвертирование сигнала |
Только для канала 2 |
|
СИСТЕМА ОТКЛОНЕНИЯ ПО ГОРИЗОНТАЛИ |
|
|
Коэффициент развертки |
0,1 мкс/дел ... 2 с/дел в последовательности 1-2-5, 20 шагов |
|
Система верньерной регулировки |
Обеспечивает возможность плавного изменения значения развертки между шагами с перекрытием всего диапазона |
|
Погрешность с выключенным множителем x10 |
±3% |
|
Масштабирование |
x10 |
|
Блокировка |
Регулируется непрерывным образом от обычного режима NORM блокировки до 5-ти кратного увеличения значения, соответствующего указанному обычному режиму |
|
СИНХРОНИЗАЦИЯ |
|
|
Режимы |
Авто, норм., ТВ |
|
Источники синхронизации |
Канал 1, канал 2, сеть, внешний вход |
|
Вход внешнего сигнала синхронизации |
1 МОм/30 пФ, макс. амплитуда 300 В (пост.+перем.) |
|
РЕЖИМ X-Y |
|
|
Входы |
Канал 1 — вход X, канал 2 — вход Y |
|
Чувствительность |
5 мВ/дел ... 5 В/дел |
|
Полоса пропускания |
2 МГц |
|
Сдвиг фазы |
Менее 3° |
|
ЭЛЕКТРОННО-ЛУЧЕВАЯ ТРУБКА |
|
|
Тип |
Прямоугольная с масштабной сеткой |
|
Область индикации |
8 х 10 дел. (1 дел. = 1см) |
|
Напряжение системы ускорения |
2,1 кВ |
|
Фосфорное покрытие |
Типа Р31 |
|
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ |
|
|
Z-вход |
Положительный сигнал ТТЛ-логики, низкий уровень интенсивности сигнала гашения при любом сигнале интенсивности, высокий уровень непогашенного сигнала любой интенсивности |
|
Выход сигнала канала 2 |
100 мВ/дел (без нагрузки) |
|
ОБЩИЕ ХАРАКТЕРИСТИКИ |
|
|
Экран |
ЭЛТ, 8×10 дел |
|
Сигнал калибратора |
Прямоугольный импульс, 1 кГц, 2 В |
|
Питание |
220 В, 50/60 Гц |
|
Потребляемая мощность |
40 Вт |
|
Габаритные размеры |
324х132х398 мм |
|
Масса |
7,8 кг |
|
Габаритные размеры в упаковочной таре 400х230х500, вес 9,35 кг. |
|
