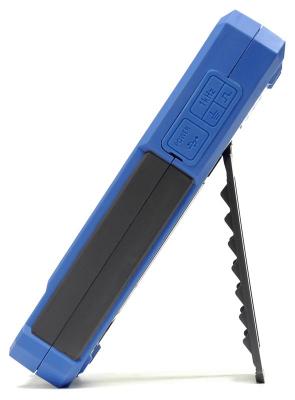

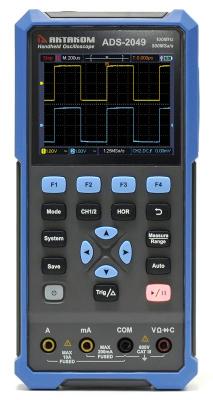

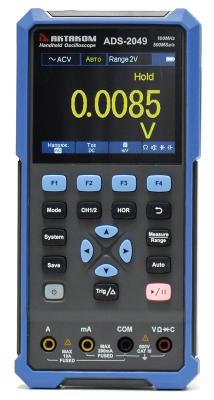

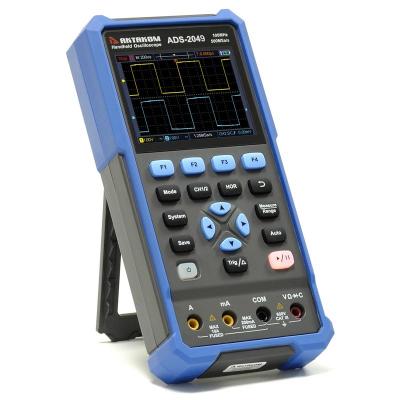

Осциллограф цифровой ADS-2049
Госреестр (ГРСИ): 95003-25
Страна производителя: Китай
Производитель: Fujian Lilliput Optoelectronics Technology
Цифровой осциллограф ADS-2049 сочетает в одном корпусе 3 измерительных устройства: двухканальный цифровой осциллограф, 4 1/2 - разрядный TrueRMS мультиметр и генератор сигналов специальной формы. Прибор выполнен в компактном корпусе, имеет питание от двух литий-ионных аккумуляторов с возможностью работы до 6 часов, которые могут заряжаться через USB-интерфейс.
Благодаря компактным размерам, высокой функциональности, широким измерительным функциям и доступной цене ADS-2049 может быть полезен организациям с небольшим бюджетом, специалистам, работающим в "полевых" условиях и на выездных работах, в сервисных центрах, и в работах при ограниченном рабочем пространстве. Также комбинированный осциллограф ADS-2049 рекомендован для использования в образовательных и обучающих целях.
Комплект поставки осциллографа ADS-2049:
|
1 |
Осциллограф цифровой ADS-2049 |
1 |
|
2 |
Кабель USB |
1 |
|
3 |
Пассивный пробник |
1 |
|
4 |
Кабель BNC-"крокодил" |
1 |
|
5 |
Набор для настройки пробника |
1 |
|
6 |
Комплект измерительных щупов мультиметра |
1 |
|
7 |
Зарядное устройство |
1 |
|
8 |
Футляр |
1 |
|
9 |
Эксплуатационный документ |
1 |
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
|
Параметр |
Значение |
||
|
ОСЦИЛЛОГРАФ |
|||
|
Полоса пропускания |
100 MГц |
||
|
Количество каналов |
2 + генератор сигнала |
||
|
Скорость захвата осциллограмм |
10000 осц/сек |
||
|
Регистрация |
|||
|
Режим |
Обычный, пиковый детектор |
||
|
Максимальная дискретизация |
500 Mвыб/сек (250 Мвыбсек - 2 канала) |
||
|
Вход |
|||
|
Связь по входу |
открытый, закрытый, земля |
||
|
Входной импеданс |
1 MОм±2% в параллель 16 пФ±10 пФ |
||
|
Учет ослабления пробников |
1X, 10X, 100X, 1000X |
||
|
Максимальное входное напряжение |
400 Вп-п (DC + AC пик-пик, 1 МОм, 10:1) |
||
|
Ограничение полосы пропускания |
20 МГц |
||
|
Параметры горизонтальной системы |
|||
|
Глубина записи |
8 К (4 К - каждый канал) |
||
|
Диапазон частоты выборки |
0.25 Выб/сек ~ 250 Mвыб/сек (один канал), |
||
|
Интерполяция |
(sin x)/x |
||
|
Коэффициент развертки |
2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 |
||
|
Погрешность временной базы |
±100 ppm |
||
|
Режим |
Y-T, X-Y |
||
|
Параметры вертикальной системы |
|||
|
АЦП |
8 бит |
||
|
Вертикальное отклонение |
10 мВ/дел ~ 10 В/дел |
||
|
Диапазон смещения |
±6 делений |
||
|
Полоса пропускания для однократного сигнала |
Полный диапазон |
||
|
Низкочастотный предел |
≥10 Гц (на входе, закрытый вход, -3dB) |
||
|
Время нарастания |
≤3.5 нс (типичное) |
||
|
Погрешность коэффициент усиления |
±3% |
||
|
Измерения |
|||
|
Курсорные |
ΔV, ΔT, ΔV&ΔT между курсорами |
||
|
Автоматические |
Размах, Максимальное, Минимальное, Амплитуда, Среднее, Частота, Период |
||
|
Система запуска |
|||
|
Источник запуска |
CH1, CH2 |
||
|
Связь |
DC, AC |
||
|
Тип запуска |
Запуск по фронту (нарастающий, спадающий) |
||
|
Режим запуска |
Авто, обычный, однократный |
||
|
Диапазон уровня запуска |
±4 деления от центра экрана |
||
|
Погрешность уровня запуска |
±0,3 деления |
||
|
МУЛЬТИМЕТР |
|||
|
Максимальная разрядность |
20000 отсчетов |
||
|
Измерение истинных среднеквадратических значений |
TrueRMS |
||
|
Измеряемые параметры |
Напряжение постоянного и переменного тока, постоянный и переменный ток, сопротивление, емкость, тестирование диодов, прозвонка цепи |
||
|
Входной импеданс |
10 МОм |
||
|
Выбор диапазона |
Автоматический |
||
|
Диапазон измерения |
Напряжение постоянного тока |
1000 В |
|
|
Напряжение переменного тока |
750 В |
||
|
Постоянный ток |
10 А |
||
|
Переменный ток |
10 А |
||
|
Сопротивление |
100 МОм |
||
|
Емкость |
2 мФ |
||
|
Тестирование диодов |
0 ~ 2 В |
||
|
Входы мультиметра и осциллографа |
независимые |
||
|
Дополнительные режимы |
режим удержания показаний, режим относительных измерений |
||
|
Диапазон измерения |
|||
|
Параметр |
Диапазон |
Разрешение |
Погрешность |
|
Постоянное напряжение |
200.00 мВ |
0.01 мВ |
±(0.5%+5 е.м.р.) |
|
2.0000 В |
0.1 мВ |
±(0.3%+5 е.м.р.) |
|
|
20.000 В |
1 мВ |
||
|
200.00 В |
10 мВ |
||
|
1000.0 В |
0.1 В |
±(0.8%+5 е.м.р.) |
|
|
Переменное напряжение TrueRMS (40…1000 Гц) |
200.00 мВ |
0.01 мВ |
|
|
2.0000 В |
0.1 мВ |
||
|
20.000 В |
1 мВ |
||
|
200.00 В |
10 мВ |
||
|
750.0 В |
0.1 В |
±(1.0%+5 е.м.р.) |
|
|
Постоянный ток |
200 мА |
10 мкА |
±(0.8%+2 е.м.р.) |
|
10 А |
1 мА |
±(2.5%+2 е.м.р.) |
|
|
Переменный ток TrueRMS |
200 мА |
10 мкА |
±(1.0%+5 е.м.р.) |
|
10 А |
1 мА |
±(2.8%+5 е.м.р.) |
|
|
Сопротивление |
200.00 Ом |
0.01 Ом |
±(0.8%+3 е.м.р.) |
|
2.0000 кОм |
0.1 Ом |
||
|
20.000 кОм |
1 Ом |
||
|
200.00 кОм |
10 Ом |
||
|
2.0000 МОм |
100 Ом |
||
|
20.000 МОм |
1 кОм |
±(1.0%+3 е.м.р.) |
|
|
100.00 MОм |
10 кОм |
±(3.0%+3 е.м.р.) |
|
|
Емкость |
20.000 нФ |
1 пФ |
±(3.0%+10 е.м.р.) |
|
200.00 нФ |
10 пФ |
||
|
2.0000 мкФ |
100 пФ |
||
|
20.000 мкФ |
1 нФ |
||
|
200.00 мкФ |
10 нФ |
||
|
2.0000 мкФ |
100 нФ |
||
|
Тест диодов |
0 - 2 В |
||
|
Прозвонка |
Звуковой сигнал |
||
|
ГЕНЕРАТОР СИГНАЛОВ |
|||
|
Количество каналов |
1 |
||
|
Основные формы сигнала |
Синусоидальная, прямоугольная, пилообразная, импульсная |
||
|
Специальные формы сигналов |
8 типов: Sinc, Bessely, Besselj, StairUp, StairUpDown, StairDown, AttAlt, AmplAlt |
||
|
Диапазон частот |
Синусоидальная форма |
0,1 Гц ~ 25 МГц |
|
|
Прямоугольная форма |
0,1 Гц ~ 10 МГц |
||
|
Пилообразная форма |
0,1 Гц ~ 1 МГц |
||
|
Импульсная форма |
0,1 Гц ~ 5 МГц |
||
|
Специальная форма |
0,1 Гц ~ 5 МГц |
||
|
Амплитуда выходного сигнала |
20 мВп-п ~ 5 Вп-п (HighZ) |
||
|
Частота дискретизации |
125 Мвыб/с |
||
|
Максимальная память формы сигнала |
8 К точек |
||
|
Вертикальное разрешение |
14 бит |
||
|
Выходной импеданс |
50 Ом, HighZ |
||
|
Выбор диапазона |
Автоматический |
||
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
|||
|
Дисплей |
|||
|
Тип дисплея |
диагональ 3,5” , ЖК, TFT матрица |
||
|
Разрешение дисплея |
320 (по горизонтали) × 240 (по вертикали) точек |
||
|
Количество цветов |
65536 цветов |
||
|
Выход для калибровки пробников |
|||
|
Выходное напряжение (типичное) |
амплитуда 3,3 В |
||
|
Выходной сигнал |
меандр 1 кГц |
||
|
Интерфейс |
|||
|
Тип |
USB тип С |
||
|
Функционал |
связь с ПК, зарядка |
||
|
Питание |
|||
|
Li-ion аккумулятор |
2 х 2200 мАч, тип 18650 |
||
|
Время работы (типичное) |
6 часов |
||
|
Мощность |
|
||
|
Габаритные размеры |
198 х 96 х 38 мм |
||
|
Вес |
около 0,6 кг |
||
