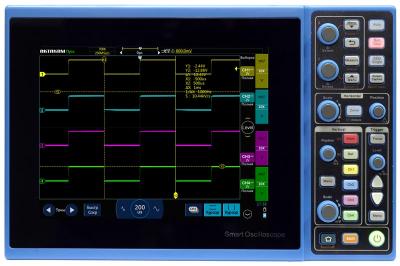

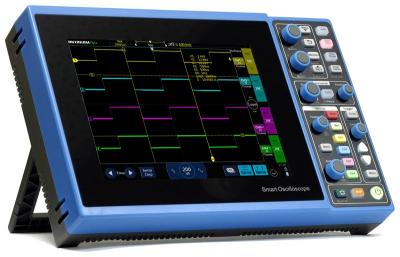

Осциллограф цифровой ADS-4144 (снят с производства)
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель:
- Осциллограф цифровой ADS-4484
Описание осциллографа ADS-4144:
- осциллограф планшетного типа с полосой пропускания 100 МГц
- Управление прибором: сенсорное, органы управления, комбинированное (сенсорное и органы управления)
- Сенсорный мультитач дисплей: до 5 точек касания
- Большие размеры дисплея 8" и высокое разрешение 800х600
- 256 градаций яркости
- Четыре канала
- Большая глубина записи до 28 млн. точек
- Высокая скорость захвата осциллограмм до 80000 осц/сек
- 31 тип автоматических измерений (5 одновременно)
- Курсорные измерения
- Встроенный 6-ти разрядный аппаратный частотомер
- Режим записи и воспроизведения
- Большая встроенная память 8 Гб и возможность сохранения на USB носитель
- Широкий выбор интерфейсов для управления осциллографом и сохранения данных
- Возможность подключения мыши через стандартные интерфейсы
- HDMI интерфейс для вывода информации на внешний монитор
- Эргономичный дизайн
- Перезаряжаемая Li-Ion батарея
- Русскоязычный интерфейс меню

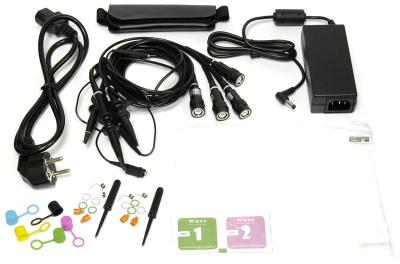

Комплект поставки:
- Осциллограф
- Осциллографический пробник - 4 шт
- Защитная пленка на экран
- Салфетка для протирки экрана
- Ремешок
- Блок питания
- Сетевой кабель
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Получить более подробную информацию, точную стоимость и документацию, а также купить Осциллограф цифровой ADS-4144 (снят с производства) по выгодной цене Вы можете, обратившись к менеджерам компании «Метрика», задав свой вопрос в форме обратной связи или по телефону 73432872972. Также вы можете воспользоваться корзиной и оформлением заказа в 1 клик. Мы предлагаем прозрачные условия оформления заказа и оперативную отгрузку со склада. Заказ будет быстро укомплектован, а отлаженная доставка по всей России позволит получить нужное оборудование в любой точке страны. Осциллограф цифровой ADS-4144 (снят с производства) надежное и практичное решение от производителя АКТАКОМ, ЭЛИКС, ИРИТ. Гарантия на Осциллограф цифровой ADS-4144 (снят с производства) 14 месяцев.Характеристики
Основные характеристики
| Дисплей | Тип | Цветной дисплей 8”, TFT, сенсорный | |
| Сенсорное управление | многоточечное (до 5 точек) | ||
| Разрешение | 800 × 600 точек | ||
| Шкала | 14х10 делений настраиваемая яркость сетки |
||
| Градации | 256 уровней | ||
| Послесвечение | авто, 10 мс ~ 10 с, ∞ | ||
| Схема с цветовой температурой | Да | ||
| Сохранение | Накопитель | Внутренняя память 8 Гб USB накопитель |
|
| Формат | *csv, *wav, *bin | ||
| Отображение опорных осциллограмм | 4 | ||
| Сохранение настроек | 10 | ||
| Интерфейсы | Коммуникационные интерфейсы | USB 2.0, microUSB 2.0, LAN | |
| HDMI интерфейс | версия 1.4 | ||
| Выход компенсации пробников | меандр, 1 кГц, 2 В п-п | ||
| Цифровой интерфейс | Да | ||
| Питание | Напряжение сети | 100-240 В, 50/60 Гц | |
| Аккумуляторная батарея | Li-ion, 7500 мА·ч / 7.4 В | ||
| Потребляемая мощность | |||
| Массо-габаритные параметры | Габаритные размеры | 280 мм × 180 мм × 50 мм | |
| Вес (без батареи и аксессуаров) | 1,425 кг | ||
| Количество каналов | 4 | |
|
Полоса пропускания
|
100 МГц | |
|
Режимы регистрации |
|
реальное время |
|
1 нс (один канал) 2 нс (два канала) 4 нс (четыре канала) |
|
|
2, 4, 8, 16, 32, 64, 128, 256 | |
|
2, 4, 8, 16, 32, 64, 128, 256, ∞ | |
|
Интерполятор
|
Sin (x)/x | |
|
Максимальное входное напряжение
|
CAT1 300 В (1 МОм) | |
|
Вход |
|
открытый, закрытый, земля |
|
1 МОм ±1% || 15 пФ ±3 пФ | |
|
0,001X...10000X | |
|
Параметры горизонтальной системы |
|
1 Гвыб/сек (один канал) 500 Мвыб/сек (два канала) 250 Мвыб/сек (четыре канала) |
|
28 М точек (один канал) 14 М точек (два канала) 7 М точек (четыре канала) |
|
|
2 нс/дел - 1000 с/дел | |
|
-14 дел. - 14000 сек | |
|
±20 ppm | |
|
±5 ppm / год | |
|
Y-T, X-Y, самописец, Zoom | |
|
200 мс/дел - 1000 с/дел | |
|
Параметры вертикальной системы |
|
500 мкВ/дел - 5 В/дел (1 МОм) |
|
8 бит | |
|
±2,5 В (с пробником х1, ±120 В (с пробником х1, ≥500 мВ/дел) |
|
|
100 МГц | |
|
20 МГц, ФВЧ, ФНЧ | |
|
≤3,5 нс | |
|
≤1 мВ | |
|
≤±2%(1 МОм) | |
|
Period, Frequency, Rise time, Fall time, +Duty, -Duty, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), +Pulse width, -Pulse width, Burst width, +Overshoot, -Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max ,Min, Mean, Cycle Mean, RMS, cycle RMS | |
|
Измерения |
|
+, -, *, /, БПФ |
|
4 окна: Rectangle, Blackman, Hanning, Hamming | |
|
ручные (ΔV, ΔT, 1/ΔT) | |
|
±10 делений от центра экрана | |
|
Система запуска
|
|
авто, обычный, однократный |
|
Фронт, импульс, видео, скорость нарастания, задержка, логический шаблон, N фронт, рант, последовательные шины (7 типов) | |
|
UART, I2C, SPI, CAN, LIN, MIL-1553B, ARINC429 | |
|
200 нс ~ 10 с | |
|
нарастающий, спадающий, нарастающий и спадающий Тип связи: DC, AC, ФВЧ, ФНЧ, шумоподавление |
|
|
положительная полярность импульса: >, отрицательная полярность импульса: >, Диапазон установок 8 нс ~ 10 с |
|
|
положительная скорость: >, отрицательная скорость: >, |
|
|
Система NTSC/525, PAL/625 и SECAM Стандарт 480P, 1080P, 1080i Условие: все строки, выбор строки, четное и нечетное поле |
|
|
AND, OR, NAND, NOR Диапазон установок 8 нс ~ 10 с Установка шаблона H, L, X |
|
|
Тип фронта: нарастающий, спадающий Номер фронта 1 ~ 65535 |
|
|
Событие: временное, логическое | |
|
Линия тактирования: нарастающий / спадающий фронт CH1, CH2, CH3, CH4 Линия данных: высокий / низкий уровень CH1, CH2, CH3, CH4 Линия CS: высокий / низкий уровень CH1, CH2, CH3, CH4 Разрядность: 4, 8, 16, 24, 32 бит |
|
|
Источник: CH1, CH2, CH3, CH4 Тип сигнала: CAN_H, CAN_L, H_L, L_H, Rx, Tx Скорость передачи: 10 К - 5 Мбит/с |
|
|
Приемник Rx: CH1, CH2, CH3, CH4 Уровнь холостого хода: высокий и низкий Четность: нет, четные, нечетные Разрядность: 5, 6, 7, 8, 9 бит Скорость передачи: 1,2К - 8 Мбит/с Отображение: шестнадцатеричное, двоичное, ASC II |
|
|
Линия данных: CH1, CH2, CH3, CH4 Линия тактирования: CH1, CH2, CH3, CH4 |
|
|
Источник: CH1, CH2, CH3, CH4 Уровнь холостого хода: высокий и низкий Скорость передачи: 2,4 К - 625 кбит/с |
|
|
Источник: CH1, CH2, CH3, CH4 Отображение: шестнадцатеричное, двоичное |
|
|
Источник: CH1, CH2, CH3, CH4 Формат: LABEL+DATA, L+D+SSM, L+SDI+S+SSM Отображение: шестнадцатеричное, двоичное Скорость передачи: 12,5 К / 100 кбит/с |
|
