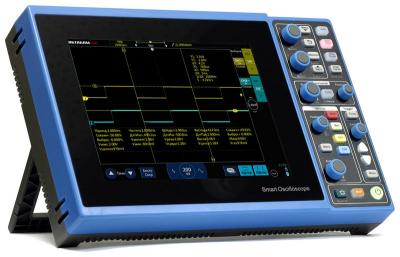

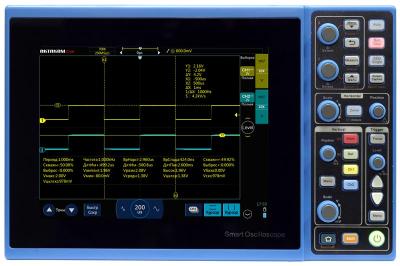

Осциллограф цифровой ADS-4155 (снят с производства)
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Описание осциллографа:
Осциллограф ADS-4155- осциллограф планшетного типа с полосой пропускания 150 МГц.
- Управление прибором: сенсорное, органы управления, комбинированное (сенсорное и органы управления)
- Сенсорный мультитач дисплей: до 5 точек касания
- Большие размеры дисплея 8" и высокое разрешение 800х600
- 256 градаций яркости
- Два канала
- Большая глубина записи до 28 млн. точек
- Высокая скорость захвата осциллограмм до 80000 осц/сек
- 31 тип автоматических измерений (5 одновременно)
- Курсорные измерения
- Встроенный 6-ти разрядный аппаратный частотомер
- Режим записи и воспроизведения
- Большая встроенная память 8 Гб и возможность сохранения на USB носитель

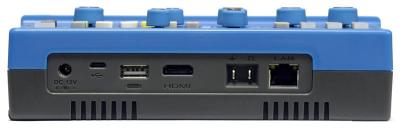

- Широкий выбор интерфейсов для управления осциллографом и сохранения данных
- Возможность подключения мыши через стандартные интерфейсы
- HDMI интерфейс для вывода информации на внешний монитор
- Эргономичный дизайн
- Перезаряжаемая Li-Ion батарея
- Русскоязычный интерфейс меню

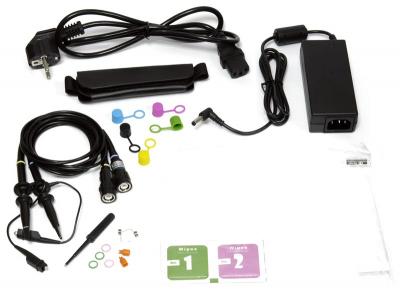

Комплект поставки:
- Осциллограф
- Блок питания
- Сетевой кабель
- Осциллографический пробник - 2 шт
- Защитная пленка на экран
- Салфетка для протирки экрана
- Ремешок
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Количество каналов | 2 |
| Полоса пропускания | 150 МГц |
| Интерполятор | Sin (x)/x |
| Максимальное входное напряжение | CAT1 300 В (1 МОм) |
|
Режимы регистрации
|
Выборка |
реальное время
|
| Пиковый детектор |
-1 нс (один канал)
-2 нс (два канала) |
|
| Усреднение |
2, 4, 8, 16, 32, 64, 128, 256
|
|
| Огибающая |
2, 4, 8, 16, 32, 64, 128, 256, ∞
|
|
|
Вход
|
Связь по входу |
открытый, закрытый, земля
|
| Входной импеданс |
1 МОм ±1% || 15 пФ ±3 пФ
|
|
| Учет ослабления пробников |
0,001X...10000X
|
|
|
Параметры горизонтальной системы
|
Макс. частота дискретизации |
-1 Гвыб/сек (один канал)
-500 Мвыб/сек (два канала) |
| Макс. глубина записи |
-28 М точек (один канал)
-14 М точек (два канала) |
|
| Коэффициент развертки |
2 нс/дел - 1000 с/дел
|
|
| Диапазон задержки временной базы |
-14 дел. - 14000 сек
|
|
| Погрешность времени выборки и времени задержки | ±20 ppm | |
| Старение | ±5 ppm / год | |
| Режимы |
Y-T, X-Y, самописец, Zoom
|
|
| Самописец |
200 мс/дел - 1000 с/дел
|
|
|
Параметры вертикальной системы
|
Вертикальное отклонение |
500 мкВ/дел - 5 В/дел (1 МОм)
|
| АЦП | 8 бит | |
| Диапазон смещения |
-±2,5 В (с пробником х1, <500 >
-±120 В (с пробником х1, ≥500 мВ/дел) |
|
| Полоса пропускания для аналогового сигнала | 150 МГц | |
| Ограничение полосы пропускания |
20 МГц, ФВЧ, ФНЧ
|
|
| Время нарастания | ≤2,33 нс | |
| Шум | ≤1 мВ | |
| Погрешность коэф. усиления |
≤±2%(1 МОм)
|
|
| Автоматические |
Period, Frequency, Rise time, Fall time, +Duty, -Duty, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), +Pulse width, -Pulse width, Burst width, +Overshoot, -Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max, Min, Mean, Cycle Mean, RMS, cycle RMS
|
|
|
Измерения
|
Курсорные |
ручные (ΔV, ΔT, 1/ΔT)
|
| Математические операции |
БПФ, +, -, *, /
|
|
| БПФ |
4 окна: Rectangle, Blackman, Hanning, Hamming
|
|
| Диапазон уровня запуска |
±10 делений от центра экрана
|
|
|
Система запуска
|
Режим запуска |
авто, обычный, однократный
|
| Тип запуска |
Фронт, импульс, видео, скорость нарастания, задержка, логический шаблон, N фронт, рант, последовательные шины (7 типов)
|
|
| Типы последовательных шин |
UART, I²C, SPI, CAN, LIN, MIL-1553B, ARINC429
|
|
| Блокировка уровня запуска | 200 нс ~ 10 с | |
| Запуск по фронту |
нарастающий, спадающий, нарастающий и спадающий
Тип связи: DC, AC, ФВЧ, ФНЧ, шумоподавление |
|
| Запуск по длительности импульса |
-положительная полярность импульса: >, <, >
-отрицательная полярность импульса: >, <, > -Диапазон установок 8 нс ~ 10 с |
|
| Запуск по скорости нарастания |
-положительная скорость: >, <, >
-отрицательная скорость: >, <, > |
|
| Запуск по видео |
-Система NTSC/525, PAL/625 и SECAM
-Стандарт 480P, 1080P, 1080i -Условие: все строки, выбор строки, четное и нечетное поле |
|
| Запуск по логическому шаблону |
-AND, OR, NAND, NOR
-Диапазон установок 8 нс ~ 10 с -Установка шаблона H, L, X |
|
| Запуск по N фронту |
-Тип фронта: нарастающий, спадающий
-Номер фронта 1 ~ 65535 |
|
| Запуск по ранту |
Событие: временное, логическое
|
|
| UART |
-Приемник Rx: CH1, CH2, CH3, CH4
-Уровень холостого хода: высокий и низкий -Четность: нет, четные, нечетные -Разрядность: 5, 6, 7, 8, 9 бит -Скорость передачи: 1,2К - 8 Мбит/с -Отображение: шестнадцатеричное, двоичное, ASC II |
|
| I²C |
-Линия данных: CH1, CH2, CH3, CH4
-Линия тактирования: CH1, CH2, CH3, CH4 |
|
| SPI |
-Линия тактирования: нарастающий / спадающий фронт CH1, CH2, CH3, CH4
-Линия данных: высокий / низкий уровень CH1, CH2, CH3, CH4 -Линия CS: высокий / низкий уровень CH1, CH2, CH3, CH4 -Разрядность: 4, 8, 16, 24, 32 бит |
|
| CAN |
-Источник: CH1, CH2, CH3, CH4
-Тип сигнала: CAN_H, CAN_L, H_L, L_H, Rx, Tx -Скорость передачи: 10 К - 5 Мбит/с |
|
| LIN |
-Источник: CH1, CH2, CH3, CH4
-Уровнь холостого хода: высокий и низкий -Скорость передачи: 2,4 К - 625 кбит/с |
|
| MIL-1553B (опция) |
-Источник: CH1, CH2, CH3, CH4
-Отображение: шестнадцатеричное, двоичное |
|
| ARINC429 (опция) |
-Источник: CH1, CH2, CH3, CH4
-Формат: LABEL+DATA, L+D+SSM, L+SDI+S+SSM -Отображение: шестнадцатеричное, двоичное -Скорость передачи: 12,5 К / 100 кбит/с |
