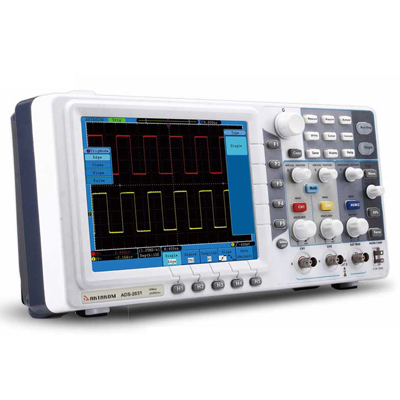

Характеритстика

Значение

Полоса пропускания

30 MГц

Количество каналов

2 + внешний запуск

Регистрация

Режим

Обычный, пиковый детектор, усреднение

Макс. дискретизация (реальное время)

250 Mвыб/сек (125 Mвыб/сек - 2 канала)

Вход

Связь по входу

открытый, закрытый, земля

Входной импеданс

1 MΩ±2% в параллель 10 пФ±5 пФ

Учет ослабления пробников

1X, 10X, 100X, 1000X

Максимальное входное напряжение

400 Вп-п (DC + AC пик-пик)

Ограничение полосы пропускания

полный диапазон

Изолированность каналов

50 Гц: 100 : 1
10 МГц: 40 : 1

Задержка между каналами (типичное)

150 пс

Параметры
горизонтальной системы

Диапазон частоты выборки

5 Выб/сек ~ 250 Mвыб/сек (один канал),
5 Выб/сек ~ 125 Mвыб/сек (два канала)

Интерполяция

(sin x)/x

Глубина записи

10 К точек на каждый каналl

Коэффициент развертки

4 нс/дел ~ 100 с/дел, с шагом 1~2~4

Погрешность времени выборки и времени задержки

±100 ppm

Погрешность измерения интервалов

однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)

Параметры вертикальной системы

АЦП

8 бит

Вертикальное отклонение

5 мВ/дел ~ 5 В/дел

Диапазон смещения

±10 делений

Полоса пропускания для аналогового периодического сигнала

30 МГц

Полоса пропускания для однократного сигнала

Полный диапазон

Низкочастотный предел

≥5 Гц ( на входе, закрытый вход, -3dB)

Время нарастания

≤11.67 нс (типичное)

Погрешность коэф.усиления

±3%

Погрешность коэф.усиления (усреднения)

Усреднение по 16 регистрациям:
±(3% + 0.05 дел)

Измерения

Курсорные

ΔV и ΔT между курсорами

Автоматические

Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty

Математические операции

+, -, *, / ,FFT

Сохранение во внутреннюю память

15 осциллограмм

Фигуры Лиссажу

Диапазон

Полный

Сдвиг фаз

±3 градуса

Частота ( типичное)

6 разрядов, 2 Гц - 30 МГц
