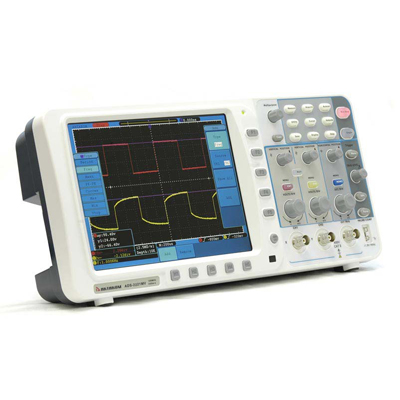

Осциллограф цифровой Актаком ADS-2221M
Госреестр (ГРСИ): не указано
Осциллограф цифровой Актаком ADS-2221M можно отнести к гибриду настольного и портативного (переносного) прибора:
- Вся серия ADS-2хх1M и ADS-2хх1MV – это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал. Встроенное описание работы с прибором – отображается на экране (невозможно потерять «Руководство по эксплуатации»).
- Система синхронизации - 5 типов запуска (фронт, видео, скорость нарастания, длительность импульса, поочередный запуск). 20 автоматических видов измерений (представлены в таблице ниже).
- Имеются VGA выход для внешнего монитора или телевизора. Наличие этой возможности при невысокой цене прибора наилучшее решение для применения в учебном процессе.
- Необычно реализовано место для батареи - снизу. Ресурса батареи достаточно для автономной работы в течение нескольких часов.
Конструктивно осциллограф реализован в очень тонком по современным меркам корпусе (всего 7 см), имеет небольшой вес (всего 1,8 кг), удобную конструкцию ножек для двух положений применения. Цветной жидкокристаллический дисплея экрана имеет диагональ 8" (20,3 см) и разрешение 800 × 600 (65536 цветов). Очень развитая система отображения и экранное меню для управления прибором.
Комплект поставки прибора:
-
Осциллограф ADS-2221M
-
Осциллографические щупы – 2 шт
-
Сетевой кабель
-
Usb кабель для подключения к ПК
-
Руководство по эксплуатации (краткая инструкция)
-
Программное обеспечение
Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов
Aktakom DSO-Soft Программное обеспечение для портативных осциллографов
AULFConverter Конвертер файлов формата AKTAKOM USB Lab
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
|
Характеритстика |
Значение |
||
|
Полоса пропускания |
200 MГц |
||
|
Количество каналов |
2 + внешний запуск |
||
|
Регистрация |
Режим |
Обычный, пиковый детектор, усреднение |
|
|
Макс. дискретизация (реальное время) |
2 Гвыб/сек (1 Гвыб/сек - 2 канала) |
||
|
Вход |
Связь по входу |
открытый, закрытый, земля |
|
|
Входной импеданс |
1 MΩ±2% в параллель 10 пФ±5 пФ |
||
|
Учет ослабления пробников |
1X, 10X, 100X, 1000X |
||
|
Максимальное входное напряжение |
400 Вп-п (DC + AC пик-пик) |
||
|
Ограничение полосы пропускания |
20 МГц, полный диапазон |
||
|
Изолированность каналов |
50 Гц: 100 : 1 |
||
|
Задержка между каналами (типичное) |
150 пс |
||
|
Параметры |
Диапазон частоты выборки |
0.5 Выб/сек ~ 2 Гвыб/сек (один канал), |
|
|
Интерполяция |
(sin x)/x |
||
|
Глубина записи |
10 M точек на каждый каналl |
||
|
Коэффициент развертки |
1 нс/дел ~ 100 с/дел, с шагом 1~2~5 |
||
|
Погрешность времени выборки и времени задержки |
±100 ppm |
||
|
Погрешность измерения интервалов (DC~100 МГц) |
однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) |
||
|
Параметры вертикальной системы |
АЦП |
8 бит |
|
|
Вертикальное отклонение |
2 мВ/дел ~ 10 В/дел |
||
|
Диапазон смещения |
±1 В (2 мВ ~ 50 мВ), |
||
|
Полоса пропускания для аналогового периодического сигнала |
200 МГц |
||
|
Полоса пропускания для однократного сигнала |
Полный диапазон |
||
|
Низкочастотный предел |
≥5 Гц ( на входе, закрытый вход, -3dB) |
||
|
Время нарастания (60 МГц) |
≤1,75 нс (типичное) |
||
|
Погрешность коэф.усиления |
±3% |
||
|
Погрешность коэф.усиления (усреднения) |
Усреднение по 16 регистрациям: |
||
|
Измерения |
Курсорные |
ΔV и ΔT между курсорами |
|
|
Автоматические |
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty |
||
|
Математические операции |
+, -, *, /, FFT |
||
|
Сохранение во внутреннюю память |
15 осциллограмм |
||
|
Фигуры Лиссажу |
Диапазон |
Полный |
|
|
Сдвиг фаз |
±3 градуса |
||
|
Частота (типичное) |
1 кГц прямоугольного сигнала |
||
