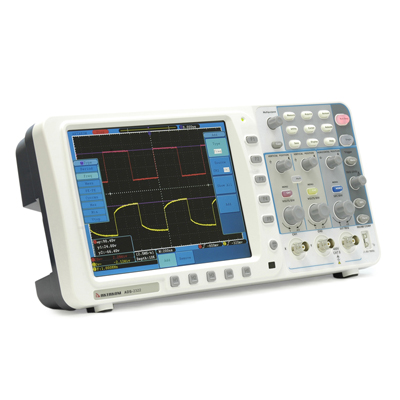

Осциллограф цифровой Актаком ADS-2322
Госреестр (ГРСИ): не указано
Осциллограф цифровой Актаком ADS-2322 - оригинальная модель двухканального цифрового запоминающего осциллографа, которую можно отнести к гибриду настольного и портативного (переносного) прибора:
- Вся серия ADS-2хх1M и ADS-2хх1MV – это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал. Встроенное описание работы с прибором – отображается на экране (невозможно потерять «Руководство по эксплуатации»).
- Система синхронизации - 5 типов запуска (фронт, видео, скорость нарастания, длительность импульса, поочередный запуск). 20 автоматических видов измерений (представлены в таблице ниже).
- Имеются VGA выход для внешнего монитора или телевизора. Наличие этой возможности при невысокой цене прибора наилучшее решение для применения в учебном процессе.
- Бесплатное (в комплекте поставки) программное обеспечение: AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения.
- Необычно реализовано место для батареи - снизу. Ресурса батареи достаточно для автономной работы в течение нескольких часов.
Конструктивно осциллограф реализован в очень тонком по современным меркам корпусе (всего 7 см), имеет небольшой вес (всего 1,8 кг), удобную конструкцию ножек для двух положений применения. Цветной жидкокристаллический дисплея экрана имеет диагональ 8" (20,3 см) и разрешение 800 × 600 (65536 цветов). Очень развитая система отображения и экранное меню для управления прибором.
Комплект поставки:
-
Осциллограф цифровой
-
Осциллографические щупы – 2 шт
-
Сетевой кабель
-
Usb кабель для подключения к ПК
-
Руководство по эксплуатации (краткая инструкция)
-
Программное обеспечение
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 300 МГц |
| Количество каналов | 2 + внешний запуск |
| Регистрация | Режим обычный, пиковый детектор, усреднение |
| Макс. дискретизация (реальное время) | 2,5 Гвыб/сек (1,25 Гвыб/сек - 2 канала) |
| Вход | Связь по входу открытый, закрытый, земля |
| Входной импеданс | 1 MΩ±2% в параллель 10 пФ±5 пФ |
| Учет ослабления пробников | 1X, 10X, 100X, 1000X |
| Максимальное входное напряжение | 400 Вп-п (DC + AC пик-пик) |
| Ограничение полосы пропускания | 20 МГц, полный диапазон |
| Изолированность каналов | 50 Гц: 100 : 1; 10 МГц: 40 : 1 |
| Задержка между каналами (типичное) | 150 пс |
| Параметры горизонтальной системы | Диапазон частоты выборки 0.5 Выб/сек ~ 2,5 Гвыб/сек (один канал), 0.5 Выб/сек ~ 1,25 Гвыб/сек (два канала) |
| Интерполяция | (sin x)/x |
| Глубина записи | 10 M точек на каждый канал |
| Коэффициент развертки | 1 нс/дел ~ 100 с/дел, с шагом 1 |
| Погрешность времени выборки и времени задержки | ±100 ppm |
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс); усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) |
| Параметры вертикальной системы | АЦП 8 бит |
| Вертикальное отклонение | 2 мВ/дел ~ 10 В/дел |
| Диапазон смещения | ±1 В (2 мВ ~ 50 мВ), ±10 В (100 мВ ~ 1 В), ±100 В (2 В ~ 10 В) |
| Полоса пропускания для аналогового периодического сигнала | 300 МГц |
| Полоса пропускания для однократного сигнала | Полный диапазон |
| Низкочастотный предел | ≥5 Гц (на входе, закрытый вход, -3dB) |
| Время нарастания (60 МГц) | ≤1.17 нс (типичное) |
| Погрешность коэф.усиления | ±3% |
| Погрешность коэф.усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) |
| Измерения | Курсорные ΔV и ΔT между курсорами; Автоматические Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty |
| Математические операции | +, -, *, /, FFT |
| Сохранение во внутреннюю память | 15 осциллограмм |
| Фигуры Лиссажу/Диапазон/Полный | Да |
| Сдвиг фаз | ±3 градуса |
| Частота (типичное) | 1 кГц прямоугольного сигнала |
