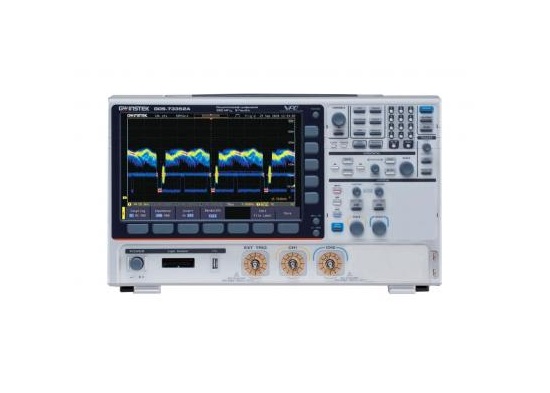

Новая модификация GDS-73652А комбинированный цифровой осциллограф со встроенным анализатором спектра и 2-х канальным генератором СПФ имеют максимальную функциональность «3 прибора в 1». Осциллограф обеспечивает регистрацию аналоговых, цифровых и радиочастотных сигналов с их корреляцией по времени.

Специально разработан и предназначен для тестирования электронных схем и отладки РЭА, модель позволяет исследовать сигнал и выполнять измерения одновременно во временной и в частотной областях (Time/ Frequency), используя также возможности встроенного генератора произвольной формы (AWG).

Особенности осциллографа цифрового GDS-73652A:

• Функциональность «3 в 1»: комбинация ресурсов для измерений в 2-х доменах (во временной и частотой области –Time/ «Осциллограф» и Frequency/ «Анализатор спектра») и встроенный генератор сигналов произвольной формы (AWG)
• Осциллограф: полосы пропускания 650 МГц
• Количество каналов: 2 (+ вход внешней синхронизации/ EXT)
• Максимальная частота дискретизации: 5 ГГц (при объединении), 2,5 ГГц/ канал
• Объем памяти: 200 М (на канал)
• Переключаемый входной импеданс: 50 Ом/ 1 МОм
• Технология VPO: визуализация аналогового осциллографа (200.000 осц./с)
• Сбор данных: выборка, пик. детектор, усреднение, интерполяция Sin X/x
• Режимы «Поисковая машина» (Search) для поиска событий по заданным условиям, растяжки окна, самописец и X-Y
• Сегментированная память (490.000 сегментов)
• Автоизмерения (38 параметров), курсорные измерения (ΔU; ΔT; 1/ΔT); математика: сложение, вычитание, умножение, деление, встроенный редактор формул
• Функция автоизмерения временных задержек (8 параметров) + Автоустановка параметров развертки/ запуска
• Синхронизация по длительности импульса и ТВ (видео)
• Сбор данных: выборка, пиковый детектор (>400 пс), усреднение (2 … 256), высокое разрешение (Hi Res)
• Анализатор спектра: 1кГц ~ 2,5 ГГц (изм. в дБм, дБВ с.к.з., лин.с.к.з.), перестройка фильтров полосы пропуск. ПЧ 1Гц ~ 2,5МГц, уровень собственных шумов (тип.): -80 дБм
• Встроенный генератор СПФ: 2 канала, максимальная частота до 25 МГц (синус), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц, память 16К
• Функция анализа частотных характеристик (FRA): построение диаграмм Боде (ЛАФЧХ)
• Цифровые фильтры (ВЧ/ НЧ) с ручной регулировкой
• Внутренняя память: 20 осциллограмм, 20 профилей настроек
• Регистратор данных (CSV): от 5 мин до 1000 ч (32 МБ, минимальный интервал 2 с)
• Интерфейсы: USB 2.0 (2шт), RS-232, LAN, (GPIB для моделей GDS-73352A (GPIB), GDS-73652A (GPIB));
• Цветной WVGA TFT-дисплей (26 см), технология разделения экрана на 2 независимых окна (Split Window) для наблюдения осциллограмм и при анализе сигналов спектра
• Выход для подключения внешнего монитора (SVGA)
• Логический анализатор (MSO-опция): синхронизация и декодирование шин I2C, SPI, UART(RS232/ 422/ 485), CAN/ LIN
• Русифицированное меню
• Дополнительные аксессуары (Опции): высоковольтные (3 модели) и токовые пробники (5 моделей), 16 каналов логический пробник (DS3A-16LA)

------------------------------------------------
