Характеристики

Параметры

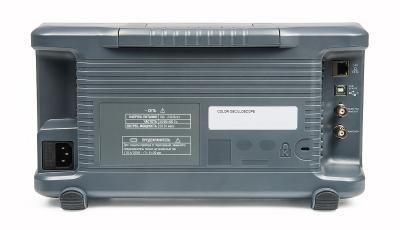

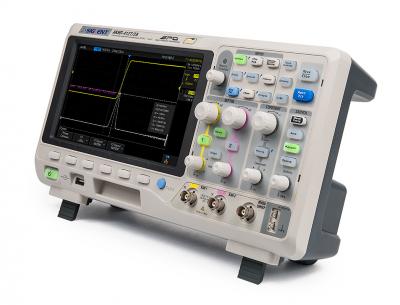

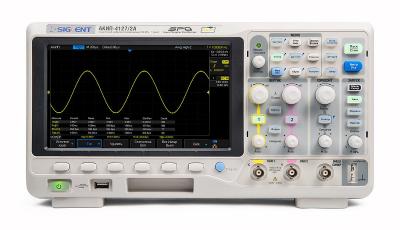

АКИП-4127/1 / АКИП-4127/1A

АКИП-4127/2 / АКИП-4127/2A

Канал вертикального отклонения

Число каналов

2

Полоса пропускания (-3 дБ)

0…100 МГц

0…200 МГц

Время нарастания

≤ 3,5 нс

≤ 1,8 нс

Ограничение ПП

20 МГц

Коэф. отклонения (Коткл.)

500 мкВ/дел…10 В/дел

Погрешность установки Коткл.

≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел

Диапазон установки смещения

500 мкВ ~ 150 мВ: ± 1 В; 152 мВ ~ 1,5 В: ± 10 В; 1,52 В ~ 10 В: ± 100 В

Входной импеданс

50 Ом, 1 МОм (± 2 %) / 18 ± 2 пФ

Макс. входное напряжение

1 МОм: 400 Впик (DC+AС пик, ≤ 10 кГц), 50 Ом: ≤ 5 Вскз

Математика

+, -, х; /; БПФ, d/dt, ∫dt, √

Канал горизонтального отклонения

Коэф. развертки (Кразв.)

2 нс/дел…50 с/дел (шаг 1-2-5), самописец 50 мс/дел – 50 с/дел

Погрешность установки Кразв.

± 0,0025 %

Режимы работы

Основной, ZOOM окна, самописец, X-Y

Cинхронизация

Источники синхросигнала

Любой из каналов, внешний (Ext, Ext/5), сеть

Режимы запуска развертки

Автоматический, ждущий, однократный

Виды синхронизации

По фронту, по скорости нарастания, по длительности, ТВ, по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN

Предзапуск

0~100% памяти

Послезапуск

0…10000 делений

Вид входа

Открытый, закрытый, ВЧ и НЧ фильтры

Чувствительность синхронизации

Внутренняя: 0,6 деления шкалы;

Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…200 МГц);

Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…200 МГц)

Аналого-цифровое преобразование

Разрешение по вертикали

8 бит

(до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes))

Частота дискретизации

500 ГГц на канал (1 ГГц при объединении каналов)

Интерполяция

SinX/x, линейная

Длина записи

7 МБ (14 МБ при объединении каналов)

Пиковый детектор

1 нс

Режимы работы

Выборка, пик. детектор (> 1 нс); усреднение, накопление, однократн.

Курсорные измерения

Функции

ΔU; ΔT; 1/ΔT

Автоматические измерения

Функции по вертикали

Uпик; U макс; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред;

выбросы на вершине и в паузе

Функции по горизонтали

f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза

Измерение задержки

FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Дополнительные возможности

Режим HISTORY

Сохранение с временными метками до 80000 осциллограмм

Сегментир. память

До 1000 сегментов

Интерфейс

USB, LAN

Автоустановка

В/дел, с/дел, параметры синхросигнала

Режим X-Y

Х – кан 1, Y – кан 2; разность фаз

Генератор функциональный

(АКИП-4127/1А; АКИП-4127/2А)

Формы сигналов

Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум, кардио, гауссовский импульс и экспонента нарастающая/ спадающая, СПФ

Частотный диапазон

1 мкГц ~ 25 МГц (Синус)

1 мкГц ~ 10 МГц (Прямоугольник, импульс)

1 мкГц ~ 300 кГц (Пила)

1 мкГц ~ 5 МГц (СПФ)

Частота дискретизации

125 МГц

Длина памяти

16000 точек для произвольной формы

Разрешение

1 мкГц

Разрядность ЦАП

14 бит

Выходной уровень

-3 ~ +3 В (1 МОм); -1,5 ~ +1,5 В (50 Ом)

Погрешн. установки

Частота: ±5*10-5

Выходной импеданс

50 Ом ±2%

Скважность

20 % ~ 80 % (для прямоугольника и импульса)

Симметрия

0 % ~ 100 % (для пилы)

СПФ

Построение сигналов в ПО EasyWave

Логический анализатор

(опция для АКИП-4127/1А; АКИП-4127/2А)

Частота дискретизации

500 МГц

Длина памяти

до 14 МБ/канал

Число каналов

16

Общие данные

ЖК-дисплей

Цветной (TFT) SVGA, диагональ 20 см, 8×14 дел (разрешение 800 × 480)

Напряжение питания

100…240 В, 45…400 Гц (автовыбор); 50 ВА; кат. 2

Рабочая температура

+10…+40°С; влажность ≤ 85%

Габариты

340 × 123 × 184 мм

Масса

3,26 кг

Комплект поставки

Шнур питания (1), делитель 1:1/1:10 (2),кабель USB, РЭ
