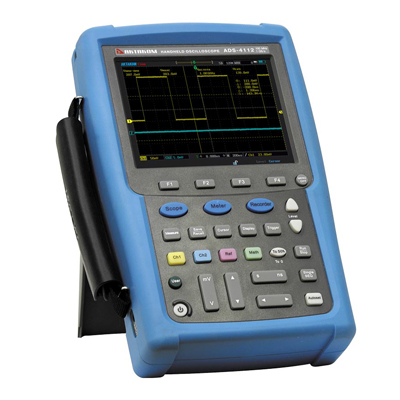

Осциллограф цифровой запоминающий Актаком ADS-4122 (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
Осциллограф цифровой запоминающий Актаком АDS-4122
-
3 прибора в одном: осциллограф, цифровой мультиметр, регистратор
-
Изолированные каналы осциллографа
-
Сенсорный дисплей (Touch-screen) дисплей
-
Система быстрой прокрутки и передвижения
-
Встроенный инженерный калькулятор
-
Встроенные часы
-
Встроенная система пересчета электрических параметров
-
31 вид автоматических измерений
-
Запуск по сигналам последовательных шин
-
Построение трендов в трех режимах
-
Сохранение результатов измерений на внешний USB накопитель (дополнительная опция)
-
Пыле и влагозащита по IP51
-
Эргономичный дизайн
-
Перезаряжаемая Li-Ion батарея
-
Русскоязычный интерфейс меню
Комплект поставки прибора:
-
Осциллограф ADS-4222
-
Пробники осциллографические (2 шт)
-
Измерительные щупы для мультиметра (1 комплект)
-
Вилки для подключения к калибратору осциллографа
-
Сетевой адаптер со шнуром питания
-
Батарея
-
Руководство по эксплуатации
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
|
Режим осциллографа |
||
|
Количество каналов |
2, изолированные |
|
|
Полоса пропускания |
100 МГц |
|
|
Режим регистрации |
выборка, усреднение (2..256), пиковый детектор, огибающая (2..256, AM) |
|
|
Интерполятор |
Sin (x)/x |
|
|
Компенсация пробников |
меандр, 1 кГц |
|
|
Скорость захвата осциллограмм |
50000 осц./сек |
|
|
Максимальное напряжение |
Между изолированными каналами |
CAT II 1000 В, CAT III 600 В |
|
На BNC входе относительно земли |
CAT II 1000 В, CAT III 600 В |
|
|
Макс.входное напряжение |
CAT II 600 В, CAT III 300 В |
|
|
Вход |
Связь по входу |
открытый, закрытый, земля |
|
Входной импеданс |
1 МОм ±1% || 15 пФ ±3 пФ |
|
|
Учет ослабления пробников |
1X, 10X, 100X |
|
|
Параметры горизонтальной системы |
Макс. частота дискретизации |
1 Гвыб/сек (один канал), 500 Мвыб/сек (каждый канал) |
|
Макс. глубина записи |
240 К (один канал), 120 К (каждый канал) |
|
|
Коэффициент развертки |
4 нс - 10 с/дел с шагом 1-2-4 |
|
|
Диапазон |
±6 делений |
|
|
Погрешность времени выборки и времени задержки |
±20 ppm |
|
|
Параметры вертикальной системы |
Вертикальное отклонение |
5 мВ/дел - 50 В/дел с шагом 1-2-5 |
|
АЦП |
8 бит |
|
|
Диапазон |
±4 деления |
|
|
Полоса пропускания для аналогового сигнала |
100 МГц |
|
|
Ограничение полосы пропускания |
20 МГц |
|
|
Время нарастания |
≤3.5 нс |
|
|
Погрешность коэф. усиления |
5 мВ/дел - 50 В/дел: ≤±2% |
|
|
Измерения |
Курсорные |
Ручные, слежение, авто |
|
Автоматические |
Period, Frequency, Rise time, Fall time, P Duty cycle, N Duty cycle, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), P Pulse width, N Pulse width, P Overshoot, N Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max ,Min, Average, Cycle average, RMS, RMS cycle |
|
|
Математические операции |
+, -, *, / , БПФ |
|
|
БПФ |
4 окна: Rectangle, Blackman, Hanning, Hamming |
|
|
Система запуска |
Источник запуска |
канал 1, канал 2, внешний |
|
Режим запуска |
авто, обычный, однократный |
|
|
Тип запуска |
Фронт, импульс, логика, по последовательной шине |
|
|
Блокировка уровня запуска |
200 нс ~ 10 с |
|
|
Запуск по фронту |
нарастающий, спадающий, нарастающий и спадающий |
|
|
Запуск по длительности импульса |
(>, <, =) положительная полярность импульса |
|
|
Запуск по логической операции |
AND, OR, NAND, NOR |
|
|
Запуск по последовательной шине |
UART/RS-232, LIN, CAN, SPI, I²C, MIL-STD-1553B, ARINC429 |
|
|
Режим связи |
DC, AC, ФВЧ, ФНЧ, шумоподавление |
|
