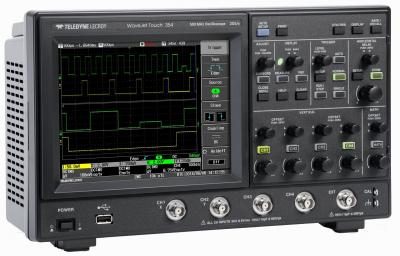

Осциллограф цифровой запоминающий WaveJet Touch 354R (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
Осциллограф цифровой запоминающий WaveJet Touch 354R.
Краткие характеристики осциллографов цифровых запоминающих WaveJet Touch 354R:
- 4 канала
- Полосы пропускания: 350, 500 МГц
- Частота дискретизации 1 ГГц на канал, 2 ГГц при объединении
- Объем памяти 2,5 MБ на канал, 5 МБ при объединении
- Авто- и курсорные измерения (26 параметров), отображение статистики
- Математические преобразования (включая БПФ)
- Режим «История» (запись и воспроизведение до 2048 кадров), усреднение (2/4/8/…/65536), пиковый детектор (от 1 нс)
- Развитая система синхронизации (в том числе ТВ-сигнал, логический шаблон, последовательные протоколы I2C, SPI, UART/RS-232)
- Тестирование по «маске», режим отбраковки (годен/не годен)
- Цветной сенсорный TFT-дисплей с диагональю 19 см
- Порт USB на передней панели (сохранение данных)
- Интерфейсы USB, GPIB, LAN (дистанционное управление)
- Совместим с 16-канальным логическим анализатором LogicStudio 16
- Ультрабыстрый выход на рабочий режим (
- Гарантия 3 года
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Организуем поставки оборудования по всей стране, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Параметр | Значение |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | |
| Число каналов | 4 |
| Полоса пропускания (-3 дБ) | 500 МГц |
| Время нарастания | 700 пс |
| Коэф. отклонения (Коткл.) | 2 мВ/дел…10 В/дел (1 МОм) 2 мВ/дел…2 В/дел (50 Ом) |
| Погрешность установки Коткл | ±1,5% от полной шкалы |
| Ограничение ПП | 200 кГц, 2 МГц, 20 МГц, 100 МГц |
| Входной импеданс | 1 МОм ± 1% / 16 пФ; 50 Ом ± 1% |
| Макс. входное напряжение | 5 В скз (50 Ом), 400 В пик (1 МОм) |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
| Коэф. развертки (Кразв.) | 500 пс-50 с/дел |
| Погрешность установки Кразв | 0,001% |
| СИНХРОНИЗАЦИЯ | |
| Источник синхросигнала | Канал (1, 2, 3, 4), внешний, внешний/10, сеть |
| Режимы запуска развертки | Автоколебательный, Ждущий, Однократный, Стоп |
| Виды синхронизации | Фронт, длительность, число импульсов, отложенная, ТВ (NTSC, PAL/SECAM), логический шаблон, I2C, SPI, UART |
| Фильтры | DC, AC, HFREJ, LFREJ, Noise Reject |
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | |
| Разрешение по вертикали | 8 бит |
| Макс. частота дискретизации | 1 ГГц на канал / 2 ГГц при объединении каналов |
| Эквив. дискретизация | до 100 ГГц |
| Объем памяти | 2,5 МБ на канал / 5 МБ при объединении каналов |
| Режимы сбора данных | Выборка, Пик. детектор; Усреднение; Увеличенное разрешение АЦП |
| Пиковый детектор | Длительность выброса не менее 1 нс |
| Режим самописца | 50 мс/дел - 50 с/дел |
| ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ | |
| Автоматические измерения | 26 параметров, статистика (мин, макс), отображение одновременно до 4 параметров |
| Математика | Базовые функции + БПФ (на участке до 8 кБ, оконные функции прямоугольное/фон Хана/плоское), интеграл, производная |
| Допусковый контроль | Тестирование по маске, отбраковка (годен/не годен) |
| Масштабирование (Zoom) | Растяжка участков осциллограмм с отображением в отдельной части координатной сетки |
| Режим «История» | Запись и воспроизведение до 2048 кадров («Replay Mode») |
| Интерфейсы | Порт USB на передней панели для flash (сохранение данных), USB, LAN, GPIB на задней панели для ДУ |
| ПРОБНИК | |
| Тип | PP006A |
| Полоса пропускания | 500 МГц |
| Коэффициент деления | 10:1 |
| Входной импеданс | 10 МОм // 12 пФ |
| ОБЩИЕ ДАННЫЕ | |
| ЖК-дисплей | Цветной (TFT), разрешение 640×480 (VGA), диагональ 19 см |
| Напряжение питания | 100…240 В (±10 %), 50 Гц; 100…120 В (±10 %), 400 Гц |
| Габаритные размеры | 190 × 330 × 124 мм |
| Вес | 3,7 кг |
