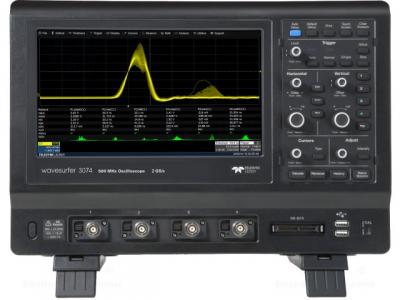

Осциллограф цифровой запоминающий WaveSurfer 3074R (снят с производства)
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
Осциллограф цифровой запоминающий WaveSurfer 3074R.
Особенности осциллографов цифровых запоминающих WaveSurfer 3074R:
- 2/4 аналоговых канала
- Полосы пропускания: 200 МГц, 350 МГц, 500 МГц, 750 МГц,
- Логический анализатор 16 цифровых каналов (опция)
- Разрешение АЦП: 8 бит
- Частота дискретизации: до 4 ГГц
- Объем памяти: 10 МБ/канал
- Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
- Высокая скорость обновления экрана (до 130.000 осц./с)
- Авто- и курсорные измерения, расширенные функции матем. анализа
- Опции синхронизации и декодирования сигналов шин I2C, SPI, UART-RS-232
- Опциональный функциональный генератор до 25 МГц
- Возможность интеграции с пакетами MathCad, MatLab, Excel
- Приложение LabNotebook для создания отчетов и документирования результатов
- Большой цветной сенсорный ЖКИ (25,6 см)
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Организуем поставки оборудования по всей России, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей стране, поэтому отлично знаем особенности сферы своей работы. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Параметр | Значение |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | |
| Число каналов | 4 |
| Полоса пропускания (-3 дБ, 50 Ом) | 750 МГц |
| Время нарастания (50 Ом) | 550 пс |
| Ограничение ПП | 20 МГц, 200 МГц |
| Коэф. отклонения (Коткл.) | Вход 50 Ом: 1 мВ/дел…1 В/дел; Вход1 МОм: 1 мВ/дел…10 В/дел |
| Погрешность установки Коткл. | ± 1,5 % при смещении 0 В |
| Диапазон установки смещения | Вход 50 Ом: 1 мВ – 19,8 мВ: ± 2 В; 20 мВ – 100 мВ: ± 5 В; 102 мВ – 198 мВ: ± 20 В; 200 мВ – 1 В: ± 50 В Вход 1 МОм: 1 мВ – 19,8 мВ: ± 2 В; 20 мВ – 100 мВ: ± 5 В; 102 мВ – 198 мВ: ± 20 В; 200 мВ – 1 В: ± 50 В; 1,02 В – 1,98 В: ± 200 В; 2 В – 10 В: ± 400 В |
| Входной импеданс | 50 Ом (± 2%); 1 МОм (± 2%) / 16 пФ |
| Макс. входное напряжение | Вход 50 Ом: 5 Вскз // Вход 1 МОм:400 В макс. (DC + ACпик, ≤ 10 кГц) |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
| Коэф. развертки (Кразв.) | 1 нс/дел - 50 с/дел 1 нс/дел - 10 нс/дел |
| В режиме самописца: до 50 с/дел (переключаемо: ≥ 100 мс/дел) | |
| Погрешность установки Кразв | ± 1 х 10-5 |
| СИНХРОНИЗАЦИЯ | |
| Источники синхросигнала | Один из каналов, вход внеш. синхр., вход внеш. синхр./5, от сети |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, стоп |
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры |
| Диап. внешн. синхронизации | Внеш: ± 610 мВ; Внеш/5: ± 3,05 В |
| Режимы запуска развертки | Предзапуск 0-100% объема памяти; послезапуск 0-10000 делений |
| Диапазон внутр. синхр-ии | ±4,1 делений от центра |
| Виды (типы) синхронизации | Фронт, длительность, логическое условие (шаблон), ТВ (NTSC, PAL, SECAM, HDTV - 720p, 1080i, 1080p), рант, скорость нарастания, интервал, отложенная, качество (фронт или состояние) |
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | |
| Разрешение по вертикали | 8 бит |
| Частота дискретизации | 2 ГГц на канал (4 ГГц при объединении каналов); для периодич. сигнала до 50 ГГц |
| Объем памяти на канал | 10 МБ |
| Режимы сбора данных | В реальном времени, эквивалентная, сегментированная (30.000 сегментов с межсегментным интервалом от 1 мкс, до 65.000 сегментов при опциональном увеличении памяти), самописец |
| ЛОГИЧЕСКИЙ АНАЛИЗАТОР (ОПЦИЯ) | |
| Число цифровых каналов | 16 каналов с разделением на подгруппы D0-D7, D8-D15; возможно перераспределение каналов между подгруппами |
| Пороговые уровни | TTL (± 1,4 В), CMOS (+ 2,5 В), ECL (- 1,3 В) или определенные пользователем (± 10 мВ с шагом 20 мВ) |
| Погрешность установки порогового уровня | ± (0,03×Uп + 100 мВ), где Uп – установленный порог срабатывания, мВ |
| Частота дискретизации | 500 МГц |
| Объем памяти | Стандарт 10 МБ |
| Входной импеданс | 100 кОм / 5 пФ |
| Предельные параметры входного сигнала | Максимальный уровень ± 30 Впик, частота не более 150 МГц, длительность импульса не менее 4 нс |
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ И МАТЕМАТИКА | |
| Автоизмерения | 24 параметра, отображ. до 6 результатов + статистика и гистограммы |
| Математика | 20 операций, включая БПФ 1 Мб/с, возможность двойного преобразования |
| ГЕНЕРАТОР СИГНАЛОВ (ОПЦИЯ) | |
| Общие параметры | Частота: 1 мкГц … 25 МГц (синус); разрешение: 1 мкГц; погрешность: ± 5*10-5 дискретизация: 125 МГц; ЦАП 14 бит; выходной уровень: ± 3 В (1 МОм); ± 1,5 В (50 Ом) |
| Формы сигналов | Синус, прямоугольник, Импульс, Пила, Шум, DC |
| Прямоуг./импульс | Нарастание/спад: 24 нс, длительность от 50 нс |
| Треуг./пила | Нелинейность: 0,1%; симметрия: 0 – 100% |
| ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ | |
| Интерфейсы | Ethernet, USB (5), MicroSD, GPIB (опция) |
| Декодирование послед. протоколов (опция) | I2C, SPI, UART-RS-232 |
| Режим WaveScan | Поиск аномалий в захваченном сигнале (по 20 параметрам) |
| ОБЩИЕ ДАННЫЕ | |
| Дисплей | Цветной, 25,6 см TFT сенсорный экран, WXGA 1024 х 600 точек |
| Напряжение питания | 100…240 В (±10 %), 50…60 Гц (автовыбор). Потребляемая мощность 100 Вт (150 Вт макс) |
| Габариты | 220 х 350 х 145 мм |
| Вес | 4,81 кг |
