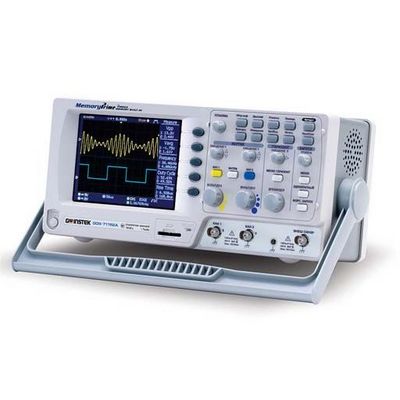

Осциллограф GDS-71062A
Госреестр (ГРСИ): не указано
Частота дискретизации осциллографа GDS-71062A составляет один гигагерц на каждый канал. Эквивалентная частота равна двадцати пяти гигагерцам. Прибор способен выполнять двадцать семь видов автоизмерений, а также курсорные измерения.
Особенности и преимущества:
- Устройство снабжено режимом автоматического измерения временных задержек двух сигналов (восемь параметров)
- Предусмотрена функция автоматической установки параметров развертки, запуска с возможностью блокировки и усиления
- Доступны математические опции, а именно сложение, умножение, вычитание, деление. Специалист, работающий с прибором, может воспользоваться частотным анализом, в том числе быстрым преобразованием Фурье на участке один килобайт или БПФ скз
- GDS-71062A имеет такие цифровые фильтры, как фильтры низких и высоких частот, а также полосовой и режекторный
- Осциллограф может работать в режиме растяжки окна, самописца и XY. Синхронизация ведется устройством как по продолжительности импульса, так и ТВ. Сбор данных производится в режимах – выборка, пиковый детектор, усреднение
- Память оборудования имеет объем один мегабайт на канал (два мегабайта при их объединении) и позволяет записывать до пятнадцати настроечных профилей и до пятнадцати осциллограмм
- Предусмотрен выход калибратора с частотой от одного до ста килогерц и регулируемой скважностью от пяти до девяноста пяти процентов
- Управление прибором и сохранение информации обеспечиваются интерфейсом USB 2.0. Устройство имеет русифицированное меню и отличается простотой и удобством эксплуатации
- Надежен в использовании
Комплект поставки осциллографа GDS-71062A:
- Прибор
- Шнур питания
- Делитель 1:1/1:10 - 2 шт.
- Документация
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…60 МГц Ограничение полосы пропускания до 20 МГц |
| Коэф. отклонения (Коткл.) | 2 мВ/дел…10 В/дел (шаг 1-2-5) |
| Погрешность установки Коткл. | ± 3 % |
| Время нарастания | ≤ 5,8 нс |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ |
| Макс. входное напряжение | 300 В (DC+AС пик, до 1 кГц) |
| Диапазон смещения | ±0,4 В – при 2 мВ/дел…50 мВ/дел ± 4 В – при 10 мВ/дел…500 мВ/дел ± 40 В – при 1 В/дел…5 В/дел |
| Режимы работы | Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2 |
| Математика | +, -, х; БПФ/дБ и БПФ с.к.з./мВ на участке 1 кб |
| Канал горизонтального отклонения | |
| Коэф. развертки (Кразв.) | 1 нс/дел…50 с/дел (шаг 1-2-5), самописец 250 мс/дел – 50 с/дел |
| Погрешность установки Кразв. | ± 0,01 % |
| Режимы работы | Основной, задержанный, ZOOM окна, самописец, X-Y |
| Синхронизация | |
| Источники синхросигнала | Канал 1, канал 2, сеть, внешний (Ext) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL /SECAM), по фронту, по длительности импульса (20 нс…10 с), пред- (10 дел. максимум) и послезапуск (1000 дел.) |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC |
| Чувствительность синхронизации | 0…25 МГц: 0,5 деления или 5 мВ 25 МГц – 60/100: 1,5 деление или 15 мВ |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Частота дискретизации | 1 ГГц на канал (наблюдение однокр. сигналов с полосой спектра до 100 МГц без интерполяции) |
| Эквив. частота дискретиз. | 25 ГГц |
| Длина записи | 1 МБ (2 Мб при объединении каналов) |
| Пиковый детектор | 10 нс |
| Режимы работы | Выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256) |
| Курсорные измерения | |
| Функции | ∆U; ∆T; 1/∆T |
| Автоматические измерения | |
| Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%) |
| Измерение t задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Дополнительные возможности | |
| Интерфейс | USB, SD (файлы BMP, CSV- cохр. экранов и SET- профилей) |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Режим X-Y | Х – кан 1; Y – кан 2; разность фаз |
| Внутренняя память | Запись/считывание: 15 осциллограмм; 15 профилей |
| Выход калибратора | Встроенный выход калибратора (меандр) в диапазоне 1 …100 кГц (разреш. 1 кГц) и регулир. скважностью 5…95% (разреш. 5%) |
| Общие данные | |
| ЖК-дисплей | Цветной (TFT), диагональ14см, 8 ×10 дел (разрешение 320 х 240) |
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт |
| Габаритные размеры | 140 х 142 х 310 мм |
| Масса | 2,5 кг |
