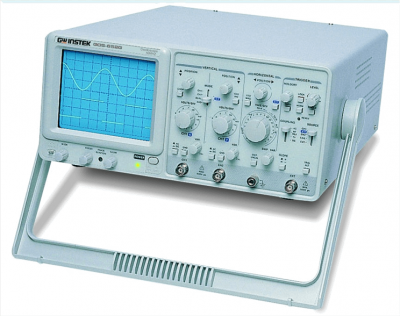

Осциллограф GOS-653G
Госреестр (ГРСИ): не указано
Осциллограф GW Instek GOS-653G отображает результаты измерений на дисплее в виде графика, что в свою очередь позволяет визуально оценить все параметры измерений электрического сигнало. Помимо прочих достоинств, GW INSTEK GOS-653G имеет компактный корпус, расширенные функции системы запуска и гибкую систему настроек
Особенности и преимущества:
- Высокая чувствительность (1мВ/дел)
- Курсорные измерения и экранная графика (GOS-658G)
- Задержанная развертка (GOS-653G, 658G)
- Автоматическая установка уровня синхронизации
- ТВ-синхронизация
- Модуляция яркости луча (Z-вход)
- Дополнительный выход канала 1
- Высокая надежность
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Канал вертикального отклонения | |
| Полоса пропускания | 0 … 50 МГц (-3 дБ) (0 … 15 МГц при 1 мВ/дел … 2 мВ/дел) |
| Коэффициент отклонения | 1 мВ/дел … 5 В/дел (шаг 1-2-5) |
| Погрешность установки | ± 3% (± 5% при 1 мВ/дел, 2 мВ/дел) |
| Регулировка | Плавное перекрытие в 2,5 раза |
| Время нарастания | ≤ 7 нс (≤ 23 нс при 1 мВ/дел, 2 мВ/дел) |
| Задержка изображения | обеспечивает возможность наблюдения переднего фронта |
| Входной импеданс | 1 МОм/25пФ |
| Максимальное входное напряжение | 400В (DC+AСпик., до 1кГц) |
| Режимы работы | Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно с автовыбором |
| Выход канала 1 | > 50 мВ/дел на 50Ом |
| Канал горизонтального отклонения | |
| Коэффициент развертки А (основная) | 0,1 мкс/дел … 0,5 с/дел (шаг 1-2-5), растяжка х10 |
| Коэффициент развертки В (задержанная) | 0,1 мкс/дел … 0,5 с/дел (шаг 1-2-5), растяжка х10 |
| Погрешность установки | ± 3%(± 5 ... 8% при растяжке х10) |
| Регулировка | Плавное перекрытие в 2,5 раза |
| Задержка запуска развертки В | 1 мкс ... 5 мс (± 5%), плавная регулировка |
| Режимы отображения А и В | А, В, А подсвеченная В |
| Синхронизация | |
| Источники синхронизации | Автовыбор, канал 1, канал 2, сеть, внешний |
| Режимы запуска разверток | Автоколебательный, ждущий, однократный, ТВ |
| Фильтры синхронизации | Связь по постоянному или переменному току, ФВЧ |
| Уровень внешней синхронизации | До 100В (DC+Acпик., до 1кГц) |
| Вход внешней синхронизации | 1 МОм/35 пФ |
| X-Y вход | |
| Полоса пропускания | 0 … 2МГц (-3дБ) |
| Коэффициент отклонения | 5мВ/дел ... 5В/дел (±4%) |
| Разность фаз X-Y | 0 ... 100 кГц |
| Z-вход | |
| Частотный диапазон | 0 … 5 МГц |
| Чувствительность | ≥ 3 В (макс. до 50В DC+Acпик., до 1кГц) |
| Входное сопротивление | 5 кОм |
| ЭЛТ | |
| Размер экрана | 8×10 дел. (1 дел.=10 мм) |
| Напряжение ускорения | 12 кВ |
| Общие данные | |
| Напряжение питания | 100/120/220/230 В±10%, 50/60 Гц |
| Потребляемая мощность | 70 ВА |
| Габаритные размеры | 310x150x455 мм |
| Масса | 8,2 кг |
