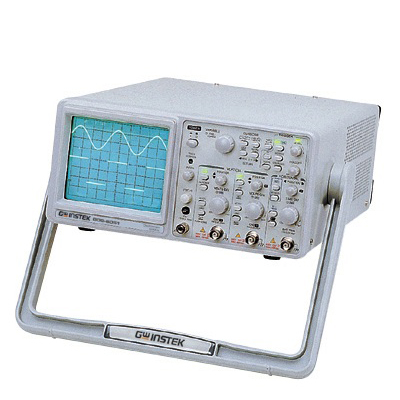

Осциллограф GW Instek GOS-6051 (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
Аналоговый двухлучевой осциллограф. Универсальные двухлучевые осциллографы имеют широкую полосу частот, до 50 МГц при высокой чувствительности по вертикали, от 1 мВ до 20 В/дел. Приборы выгодно отличаются своими расширенными возможностями: 6-разрядный цифровой измеритель частоты с точностью 0.01%.
На дисплее осциллографа могут одновременно отображаться две формы одной осциллограммы: в реальном масштабе и увеличенном.
Комплект поставки прибора:
- Осциллограф GOS-6051 - 1 шт.
- Шнур питания - 1 шт.
- Пробник GTP-060A-4 - 2 шт.
- Инструкция по эксплуатации - 1 шт.
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Организуем поставки оборудования по всей России, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей стране, поэтому отлично знаем особенности сферы своей работы. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Характеристики |
Параметры |
Значения |
|
Канал вертикального отклонения |
Полоса пропускания (-3дБ) |
0…50 МГц (0...7 МГц при 1мВ/дел, 2мВ/дел) |
|
Коэф. отклонения (Коткл.) |
1 мВ/дел…20 В/дел (шаг 1-2-5) |
|
|
Погрешность установки Коткл. |
± 3% (5 мВ/дел...20 В/дел) |
|
|
Регулировка Коткл. |
Плавное перекрытие в 2.5 раза |
|
|
Время нарастания |
≤ 7нс (≤ 50нс при 1мВ/дел, 2мВ/дел) |
|
|
Входной импеданс |
1 МОм/25 пФ |
|
|
Макс. входное напряжение |
400 В (DC + ACпик.) при ≤ 1кГц |
|
|
Режимы работы |
Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно |
|
|
Канал горизонтального отклонения |
Коэф. развертки (Кразв.) |
0.2мкс/дел…0.5с/дел (шаг 1-2-5), растяжка х5, х10, х20 |
|
Погрешность установки Кразв. |
±3% |
|
|
Регулировка Кразв. |
Плавное перекрытие в 2.5 раза |
|
|
Мин. значение Кразв. |
100нс/дел (10нс/дел – 50нс/дел – некалиброванные) |
|
|
Синхронизация |
Режимы синхронизации |
Автоколебательный, ждущий, ТВ (кадр, строка) |
|
Источники синхронизации |
Автовыбор, канал 1, канал 2, сеть, внешний |
|
|
Фильтры синхронизации |
Связь по переменному току, ФВЧ, ФНЧ |
|
|
Внешняя синхронизация |
Макс. уровень: 400 В (DC + ACпик.) при ≤ 1кГц |
|
|
Функция HOLD-OFF |
Ручная регулировка стабильности запуска развертки |
|
|
Курсорные измерения (GOS-6031) |
Функции |
DV, DТ, 1/DТ |
|
Разрешение |
1/25 деления |
|
|
Диапазон эфф. измерений |
По вертикали ±3 дел., по горизонтали ±4 дел |
|
|
ИЗМЕРЕНИЕ ЧАСТОТЫ (GOS-6031) |
Частотный диапазон |
50 Гц…50 МГц |
|
Погрешность измерения |
±0,01% (0,05% в диапазоне частот от 50 Гц до 1 кГц) |
|
|
Чувствительность |
2 дел (источник синхросигнала – кан1 или кан2) |
|
|
X-Y вход |
Полоса пропускания |
0...500 кГц (-3дБ) |
|
Коэффициент отклонения |
1мВ/дел...20В/дел |
|
|
Разность фаз X-Y |
≤ 30 в диапазоне 0...50кГц |
|
|
Z-вход |
Частотный диапазон |
0...2МГц |
|
Чувствительность |
5В (макс. до 30В DC+AСпик при ≤ 1кГц) |
|
|
Входное сопротивление |
47 кОм |
|
|
ЭЛТ |
Экран |
8?10дел. (1дел.=10мм), маркеры – 0%, 10%, 90, 100% |
|
Напряжение ускорения |
10 кВ |
|
|
Общие данные |
Напряжение питания |
100/120/230В±10%, 50/60Гц |
|
Габаритные размеры |
275?130?370мм |
|
|
Масса |
7,2кг |
|
|
Комплект поставки |
Шнур питания (1), делитель х1 / х10 (2) |
