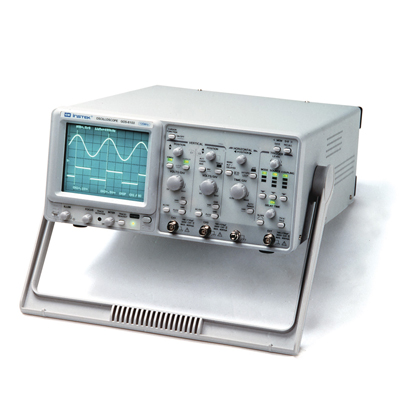

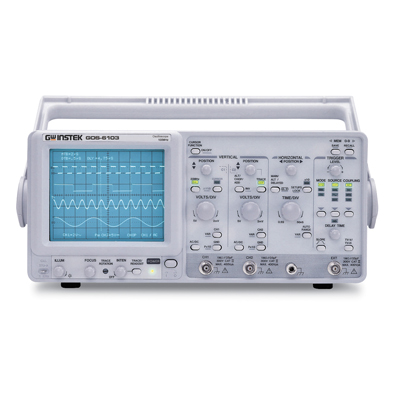

Осциллограф GW Instek GOS-6103C (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
Серия GOS-6100- аналоговые осциллографы. Представляет собой 100-мегагерцовый двухканальный двух диапазонный и портативный осциллограф для общего использования. Микропроцессорная операционная система управляет большинством функций инструмента, включая считывание курсора и настройку оцифрованной панели.
Система вертикального отклонения имеет два входных канала. Каждый канал имеет 11 основных коэффициентов отклонения от 2 мВ до 5 В на деление. Система горизонтального отклонения обеспечивает одиночную, двойную или задержанную развертку от 0,5 до 50 нс на деление (отложенная развертка, 50 мс до 50 нс на деление). Триггерная система обеспечивает стабильное срабатывание по всей полосе пропускания вертикальной системы отклонения.
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
|
Характеристики |
Параметры |
Значения |
|
Канал вертикального отклонения |
Полоса пропускания |
0…100 МГц (-3дБ) (0…20 МГц при 2 мВ/дел) |
|
Коэф. отклонения (Коткл.) |
2 мВ/дел…5 В/дел (шаг 1-2-5) |
|
|
Погрешность установки Коткл |
±3% при размере изображения 5дел. |
|
|
Регулировка Коткл |
Плавное перекрытие в 2,5раза |
|
|
Время нарастания |
≤ 3,5нс (≤ 17,5нс при 2мВ/дел) |
|
|
Входной импеданс |
1 МОм/25 пФ |
|
|
Макс. входное напряжение |
400 В (DC+AСпик., до 1 кГц) |
|
|
Режимы работы |
Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно |
|
|
Канал горизонтального отклонения |
Коэф. развертки А (основная) |
50 нс/дел…0.5 с/дел (шаг 1-2-5), растяжка х10 |
|
Погрешность установки Кразв. |
±3% (±5% при растяжке х10) |
|
|
Регулировка Кразв |
Плавное перекрытие в 2,5 раза |
|
|
Режимы отображения А и В |
А, В, А и В |
|
|
Синхронизация |
Источники синхронизации |
Канал 1, канал 2, сеть, внешний |
|
Режимы запуска разверток |
Автоколебательный, ждущий, ТВ (кадр, строка) |
|
|
Фильтры синхронизации |
Связь по постоянному или переменному току, ФНЧ, ФВЧ |
|
|
Уровень внеш. синхронизации |
До 400 В (DC+Acпик., до 1кГц) |
|
|
Вход внешней синхронизации |
1 МОм/25 пФ |
|
|
Выход синхросигнала |
Напряжение 25мВ/дел на 50 Ом, частота 0…10 МГц |
|
|
Курсорные измерения |
Функции |
DV, DV%, DVdB, DТ, 1/DТ, DТ%, D? |
|
Разрешение |
1/100 деления |
|
|
Диапазон эфф. измерений |
По вертикали ±3 дел., по горизонтали ±4 дел. |
|
|
Погрешность измерения |
±3% в эффективном диапазоне |
|
|
Автоматические измерения (GOS-6103C) |
Функции |
Частота, период, длительность импульса, скважность |
|
Частотный диапазон |
50 Гц…100 МГц |
|
|
Формат индикации |
6 цифр, включая десятичные разряды |
|
|
Погрешность измерения |
± 0,01% (1кГц…100 МГц), ± 0,05% (50 Гц…1 кГц) |
|
|
X-Y вход |
Полоса пропускания |
0…500 кГц (-3 дБ) |
|
Коэффициент отклонения |
2 мВ/дел… 5 В/дел (±3%), внешний вход 0,1 В/дел (±5%) |
|
|
Разность фаз X-Y |
≤ 3° в диапазоне 0…50 кГц |
|
|
Z-вход |
Частотный диапазон |
0…5МГц |
|
Чувствительность |
≥5 В (макс. до 30 В DC+Acпик., до 1 кГц) |
|
|
Входное сопротивление |
5 кОм |
|
|
ЭЛТ |
Размер экрана |
8×10дел. (1дел.=10мм) |
|
Напряжение ускорения |
16 кВ (GOS-6013 / GOS-6103C), 12кВ (GOS-6112) |
|
|
общие данные |
Напряжение питания |
100 В / 120 В /230В±10%, 50/60 Гц |
|
Комплект поставки |
Шнур питания (1), делитель х1 / х10 (2) |
