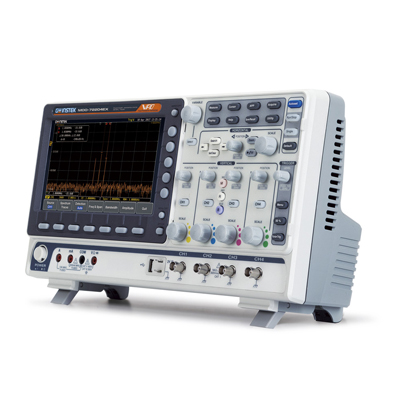

Осциллограф GW Instek MDO-72102EG
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Цифровой осциллограф смешанных сигналов MDO-72102EG обеспечивает регистрацию аналоговых, цифровых и радиочастотных сигналов с их корреляцией по времени. Специально разработанные и предназначенные для тестирования электронных схем и отладки РЭА, модели данной серии позволяют исследовать сигнал и выполнять измерения одновременно во временной и частотной областях (Time/Frequencymixed domain oscilloscope).
В основу аппаратной реализации осциллографа заложена высокопроизводительная платформа GDS/ MSO от GW Instek в сочетании с инновационными решениями по оптимизации вычислительных алгоритмов и самая современная элементная база
Особенности и преимущества:
- Количество каналов: 2, 4
- Максимальный объем памяти: 10 М на канал
- Сбор данных: выборка, пиковый детектор, усреднение Sin X/x
- Сегментированная память (29.000, межсегментное время – 0,41 мкс)
- Режим «Поисковая машина» для поиска событий по заданным условиям
- 28 видов автоматических измерений параметров, курсорные измерения
- Режим автоизмерения временных задержек (8 параметров)
- Функция автоустановки параметров развертки, запуска
- Функции математики: +, -, ×, ÷, встроенный редактор формул
- Частотный анализ (БПФ) на участке 1 МБ (с.к.з. / дБ)
- Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой
- Режимы растяжки окна, самописец и XY (кан 1/ кан3)
- Синхр. и декодирование шин I2C, SPI, UART(RS232 / 422 / 485), CAN/ LIN
- Дисплей с технологией VPO: визуализация в режиме аналогового осциллографа (120.000 осц./с)
- Внутренняя память: 24 осциллограммы, 20 профилей настроек
- Регистратор данных до 100 часов, интервал регистрации от 2 с.
- Интерфейсы: USB 2.0 для управления и сохранения данных, LAN
- Цветной WVGA TFT-дисплей (20 см)
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Канал вертикального отклонения | ||
| Число каналов | 2 + Ext / 4 | |
| Полоса пропускания (-3 дБ) | 0…100 МГц | |
| Ограничение полосы пропускания | 20 МГц | |
| Коэффициент отклонения (Коткл.) | 1 мВ/дел…10 В/дел | |
| Погрешность установки Коткл. | ± 3 % (± 5 % при Коткл 1 мВ/дел ) | |
| Время нарастания | ≤ 3,5 нс | |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ | |
| Максимальное входное напряжение | 300 Вскз, кат. I | |
| Математика | +, -, х; ÷, пользоват. редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) | |
| Полярность | Нормальная, инверсия | |
| Канал горизонтального отклонения | ||
| Коэффициент развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел (Roll) | |
| Погрешность установки Кразв. | ± 0,005 % (на каждом интервале ≥ 1 мс) | |
| Режимы работы | основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y (для 4-х кан.) | |
| Режим X-Y | Х – кан 1; Y – 3; разность фаз < 3° до 100 кГц | |
| Синхронизация | ||
| Источники синхросигнала | любой из каналов, сеть, внеш. (Ext только в 2 кан. мод.) | |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный (single Sequence) | |
| Виды синхронизации | по фронту, рант, по длительности импульса, ТВ (video), по событию (1…65535), попеременно (ALT); отложенная (4 нс…10 с), по шине; по ск. нарастания и спада, пред- (10 дел.) и послезапуск (2,000,000 дел) | |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, АС (закр.), DC (откр.) | |
| Чувствительность синхронизации | 1 дел | |
| Аналого-цифровое преобразование и сбор данных | ||
| Разрешение по вертикали | 8 бит | |
| Частота дискретизации | 2 кан. модель: 1 ГГц/канал 4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал |
|
| Интерполяция | SinX/x, линейная | |
| Длина записи (Максимальная) | 10 МБ/ на кан (29.000 сегментов) | |
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение (2…256), однократно | |
| Межсегментное время | 0,41 мкс | |
| Максимальная скорость обновления | до 120.000 осц./с | |
| Курсорные измерения | ||
| Функции | DU; DT; 1/DT (ед. измерения сек., Гц, град.°, отношение %) | |
| Автоматические измерения (38 параметров) | ||
| Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
|
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза (°) | |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |
| Анализатор спектра | ||
| Диапазон частот | 0 (DC)…500 МГц (макс. вход. частота 500 МГц – некалибрована) | |
| Полоса обзора | 1 кГц ~ 500 МГц (макс.) | |
| Диапазон перестройки фильтров полосы пропуск. ПЧ по уровню -3 дБ | 1Гц ~ 500 кГц (макс.) | |
| Диапазон установки опорного уровня | -50 дБм … +40 дБм (с шагом 5 дБм) | |
| Единицы измерения уровня | дБм, дБВскз, линейное СКЗ | |
| Положение по горизонтали | -12 дел. … +12 дел. шкалы | |
| Вертикальная шкала | 1 дБ/дел. … 20 дБ/дел. (шаг 1-2-5) | |
| Средний уровень собственных шумов относительно 1 мВт | < -50 дБм, при 1 В/дел. и усреднении Avg: 16 < -70 дБм, при 100 мВ/дел. и усреднении Avg: 16 < -90 дБм, при 10 мВ/дел. и усреднении Avg: 16 |
|
| Гармонические искажения | < 40 дБн (2-го порядка); < 45 дБн (3-го порядка) | |
| Тип представления результатов на экране | нормальный (Normal); удержание Макс/ Мин.; усреднение (2 ~ 256) | |
| Тип детектора (график) |
мгновенного значения (Sample); положительного пика (+Peak); отрицательного пика (-Peak), усреднение (Average) | |
| Типы окон преобразования Фурье (БПФ фактор) | Хеннинга (1,44), прямоугольное (0,89), Хемминга (1,30), Блекмана (1,68). | |
| Генератор сигналов произвольной формы | ||
| Диапазон частот | 0,1Гц…25 МГц (синус), до 15 МГц (прямоуг./ импульс), до 1 МГц (пила) | |
| Частота дискретизации | 200 МГц | |
| Разрешение ЦАП | 14 бит | |
| Число каналов | 2 | |
| Амплитуда | 10 мВ …2, 5 В п-п (на 50 Ом); 20 мВ … 5 В п-п (на выс.ом. нарг./ HighZ) | |
| Максимальное разрешение | 1 мВ | |
| Формы сигнала (13 типов) | синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненц. нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac | |
| Дополнительные возможности | ||
| Интерфейс | USB, LAN | |
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |
| Технология VPO | Захват и отображение редких сигналов и глитчей в режиме имитации аналогового осциллографа (обновление экрана до 120.000 осц./ с). | |
| Память (запись/считывание) | 24 осциллограммы; 20 профилей настройки | |
| Общие данные | ||
| ЖК-дисплей | Цветной (TFT) WVGA, диагональ 20 см, 8×10 дел (разреш. 800 × 480) | |
| Послесвечение экрана | 16 мс – 4 с (регулируемое) или бесконечность | |
| Таймер (календарь) | Дата/ время (в т.ч. для сохраняемых данных) | |
| Цифровой регистратор | Максимальный интервал записи – до 1000ч | |
| Объем внутренней памяти | 32 М | |
| Рабочие условия | 0°…+50°С, при относ. влажности ≤ 80% | |
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор) | |
| Габариты | 384 × 208 × 127 мм | |
| Масса | 3 кг | |
