Линейка новых MDA (Motor Drive Analyzers) – увеличение числа входных каналов, памяти, частоты дискретизации и полосы пропускания

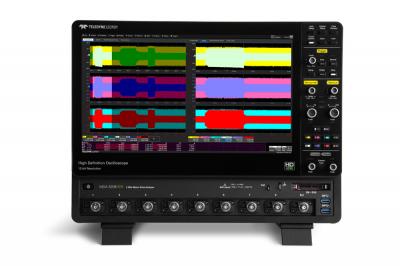

Компания Teledyne LeCroy (США) анонсировала выпуск улучшенных моделей анализаторов электродвигателей и силовых приводов MDA 8000HDR (Motor Drive Analyzers), которые конструктивно реализованы на базе новой серии WaveRunner 8000HDR (осциллографы высокого разрешения/ HDO), имеющие 8 аналоговых каналов, 12-битное вертикальное разрешение (доступно постоянно!), длину памяти для сбора данных до 5 ГБ (1,25 ГБ на 8-и активных каналах), частоту дискретизации 10 ГГц и полосы пропускания до 2 ГГц. Модели представляют собой прибор «2 в 1»: объединение цифрового запоминающего осциллографа и анализатора электрической мощности в одном корпусе. Новый анализатор MDA 8000HDR это фантастический, специализированный продукт, который предлагает уникальные прикладные ресурсы для измерений электроустановок и анализа 3-х фазных устройств.

Используя новую технологию OscilloSYNCTM два WaveRunner 8000HDR формируют 16 канальную (в два раза больше, чем было доступно ранее) систему для измерений с выводом информации на один 40 см дисплей. Как и предыдущая серия MDA 800AR, обновленная линейка выполняет комплексный статический и динамический трехфазный анализ электрической мощности и функционирования механических приводов с удовлетворением всех задач испытаний электродвигательной системы в целом.

Современным трендом является повсеместное распространение и рост сложности электродвигателей и приводов, которые всё в большей степени оптимизированы для динамических режимов и условий эксплуатации. Возможности традиционных средств измерений и анализа мощности сегодня не всегда отвечают потребностями промышленности в динамическом анализе мощности. В то же время, осциллограф является традиционным инструментом получения информации о работе встроенной системы управления. Однако два прибора выполняющих измерения в различных доменах, имеют сложности в корреляции их наборов данных (а значит и интерпретации событий), что не позволит инженерам полностью изучить и понять работу тестируемой системы.

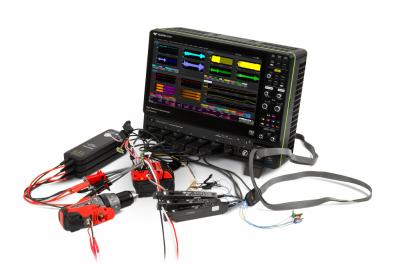

Для сбора полной информации MDA 8000HD позволяет фиксировать форму сигнала сразу в нескольких точках системы - в приводе 3-х фазного преобразователя мощности, в каждом их силовых транзисторов, оценивать данные о скорости вала двигателя, информацию об угле положения и от датчика крутящего момента встроенной системы управления. Таким образом, выполняется совмещенный трехфазный электрический и механический анализ мощности силового устройства. Новый MDA как анализатор мощности обеспечивает статические измерения мощности1 (стабильные состояния в цепи), а также выполняет измерения мощности в условиях динамических процессов2 при эксплуатации. Далее анализатор обеспечивает отображение формы кривой мощности в каждом цикле и изменения её значений с течением времени.

Особенности:

• Цифровой осциллограф с функцией анализатора мощности электродвигателей и приводов
• Опциональные возможности по отображению графиков гистограмм гармонического анализа и векторных диаграмм
• Пользовательский интерфейс MAUI + One Touch
• Объединение 2-х однотипных моделей, для создания 16 канального осциллографа
• Режимы WaveScan, TriggerScan, History, сегментированная развертка
• Измерения и математика - расширенный набор, сегментированная память
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Приложение LabNotebook – для создания отчетов и документирования результатов работы
• Подключение внешнего монитора
• Поддержка программных опций по синхронизации и декодированию протоколов (SPI, UART, CAN, LIN, FlexRay, USB, MIL-STD-1553 и пр.), анализу мощности (PWR), цифровые фильтры (DFP2), анализатор спектра (SPECTRUM), измерение ЭМС импульсов (EMC)

------------------------------------------------
