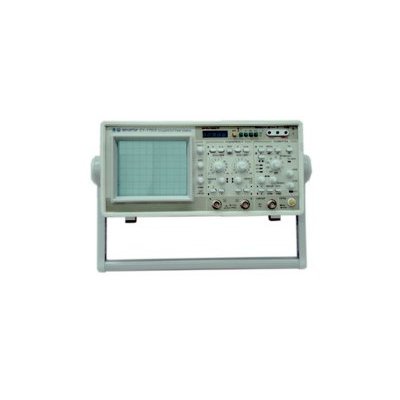

Осциллограф-мультиметр аналоговый двухканальный С1-170/2
Госреестр (ГРСИ): не указано
С1-170/2 - аналоговый осциллограф, предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0 - 50 МГц со встроенным мультиметром, измеряющим напряжение и силу постоянного тока, среднее квадратическое значение напряжения и силы переменного тока, электрическое сопротивление постоянному току.
С1-170/2 может применяться при измерении электрических сигналов в лабораторных и цеховых условиях эксплуатации.
Отличительные особенности С1-170/2:
- Полоса пропускания 0-50 МГц
- Режим X-Y с калиброванным коэффициентом отклонения
- Два канала
- Встроенный мультиметр (3,5 разряда, СИД) U=, U~, I=, I~, R
- Автоматический выбор предела
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Параметр | Значение |
| Вертикальное отклонение | |
| Число каналов | 2 |
| Полоса пропускания | 0 - 50 мГц |
| Коэффициенты отклонения | 2 мВ/дел-10 В/дел (шаг 1-2-5) |
| Погрешность установки | ±3 %, ±4 % с делителем 1:10 |
| Время нарастания ПХ | ≤ 14 нс |
| Входной импеданс | 1 МОм/232 пФ, (10 МОм/12 пФ с делителем 1:10 ) |
| Входное напряжение: с открытым входом с закрытым входом с делителем 1:10 |
≤110 ≤110 ≤250 |
| Режимы по вертикали: Канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, суммирование каналов |
|
| Горизонтальное отклонение | |
| Коэффициенты развёртки | 100 нсек/дел-0,2 сек/дел (шаг 1-2-5) |
| Погрешность установки | ±4 %, с растяжкой ±5 % |
| Растяжка развёртки | x 10 |
| Режимы развёртки | автоколебательный, ждущий |
| Синхронизация | |
| Источники | канал А, канал Б, сеть, внешний |
| Вход и уровень внешней синхронизации | 1 Мом/25 пФ; 0,2 - 10 В |
| Режим X-Y: Наличие режима X-Y в полосе 20 Гц-1 МГц, коэфициенты отклонения 2 мВ/дел - 10 В/дел ±10 %) |
|
| Общие характеристики | |
| Встроенный калибратор | "меандр" (1000±10) Гц, (0,6±0,006) В |
| Размер экрана | 80x100 мм |
| Питание | 230 В ±10%, 50 Гц |
| Потребляемая мощность | 90 В · А |
| Габаритные размеры (HxWxD) | 140x300x385 мм |
| Масса | 7 кг |
| Условия эксплуатации: Рабочая температура Влажность |
5°С - 40°С 80% при 25 °С |
| Мультиметр | |
| Напряжение постоянного тока | |
| Диапазон измерений | 1 мВ - 500 В |
| Пределы измерений | 2, 20, 200, 500 В |
| Погрешность измерений | 0,1 % |
| Напряжение переменного тока | |
| Диапазон измерений | 1 мВ - 500 В |
| Пределы измерений | 2, 20, 200, 500 В |
| Погрешность измерений | 0,25 % |
| Диапазон частот | 40 Гц - 100 КГц |
| Постоянный ток | |
| Диапазон измерений | 1 мА - 2000 мА |
| Пределы измерений | 2000 мА |
| Погрешность измерений | 0,25 % |
| Переменный ток | |
| Диапазон измерений | 1 мА - 2000 мА |
| Пределы измерений | 2000 мА |
| Погрешность измерений | 0,5 % |
| Диапазон частот | 40 Гц - 5 КГц |
| Сопротивление | |
| Диапазон измерений | 1 Ом - 2 МОм |
| Пределы измерений | 2, 20, 200, 2000 кОм |
| Погрешность измерений | 0,2 % |
| Общие характеристики | |
| Выбор поддиапазона | Автоматический |
| Индикатор | СИД 3,5 разряда |
