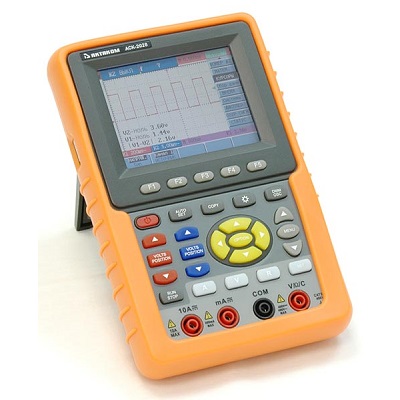

Осциллограф-мультиметр АСК-2028
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Осциллограф-мультиметр АСК-2028 предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки.
- 20 автоматических измерений: Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B
、Delay A→B
- курсорные измерения
- режим мультиметра
- интерполяция sin(x)/x
- хранение осциллограмм: 4 осциллограммы
- цветной ЖКИ дисплей
- возможность сохранения на USB-устройство
- USB интерфейс для связи с ПК, программное обеспечение
- автономная работа от встроенного аккумулятора
Программное обеспечение
Для передачи данных в персональный компьютер используется программное обеспечение Актаком DSO-Soft.Программное обеспечение Актаком DSO-Soft позволяет сохранять полученные данные в двух форматах: графическом Bitmap *.bmp или векторном формате *.bin.
Актаком DSO-Soft позволяет также получать данные:
- в обычном режиме (формат Y-T). В режиме "Y-T" по оси Y отображается амплитуда сигнала, а ось Х является временной
- режиме X-Y (фигуры Лиссажу). Режим XY отображает зависимость значения CH2 по оси Y от значения CH1 по оси X в виде таблицы данных.
- в табличной форме и сохранение данных, как текстовый файл с расширением *.txt или файл с расширением *.xls. В ниспадающем меню можно изменить коэффициент горизонтальной развертки от 5 нс до 100 с, а коэффициент вертикального отклонения - от 20 мВ до 50 В.
Кроме того, Актаком DSO-Soft позволяет проводить курсорные измерения для анализа сигналов.

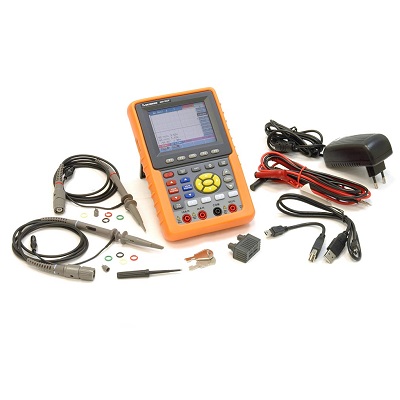

Стандартная комплектация
- прибор АСК-2028
- сетевой адаптер
- осциллографические щупы – 2 шт.
- измерительные щупы к мультиметру – 2 шт.
- модуль расширения для измерения малых емкостей
- USB кабель для подключения к ПК
- USB-переходник для подсоединения USB-устройства
- устройство для калибровки осциллографических пробников
- руководство по эксплуатации
- жесткий кейс для транспортировки
- Программное обеспечение
- Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов
- Aktakom DSO-Soft Программное обеспечение для портативных осциллографов
- AULFConverter Конвертер файлов формата AKTAKOM USB Lab
Дополнительная комплектация
- сумка для переноски
- Измерительные соединительные кабели PTL904-1, PTL904-2, PTL904-3, PTL904-4, PTL904-5, PTL907-1, PTL907-2, PTL908-1, PTL908-2, PTL908-3
- Зажим-насадка типа «крокодил» 1000V / 20А АСА-2106 (цвет синий)
- Зажим-насадка типа «крокодил» 1000V / 12А PTL909-5 (цвета: красный / черный)
- АСА-2308 – адаптер Актаком для проводов, не имеющих разъема
- Магнитный адаптер Актаком АСА-2207
- Минищуп Актаком с острой подпружиненной тонкой контактной иглой АСА-2364
- Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
- Переходник-шунт PTL-2172
- Универсальный набор аксессуаров АСА-2907
- Кейс пластиковый герметичный 37-1
- кабель BNC PTL922, PTL923, PTL924, PTL925, PTL927
- Переходники BNC: PTL-2156, PTL-2157, PTL-2158, PTL-2159, PTL-2162
- Осциллографический пробник (Делитель 60 МГц) HP-9060, (Делитель 100 МГц) HP-9100, HP-9101R
- Миниклипса АСА-2554 для присоединения к осциллографическим пробникам
- Программное обеспечение Aktakom DSO-Reader Pro Программное обеспечение для портативных осциллографов
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Режим осциллографа | ||
| Параметр | Значение | |
| Количество каналов | 2 канала | |
| Полоса пропускания | 20 МГц | |
| Максимальная частота дискретизации | 100 Мвыб/сек | |
| Время нарастания | 17,5 нс | |
| Вертикальная чувствительность | 5 мВ/дел ... 5 В/дел | |
| Вертикальное разрешение | 8 бит | |
| Погрешность | ±3% | |
| Входной импеданс | 1 МОм ±2% | |
| Максимальное входное напряжение | 400 В пик | |
| Входы | AC, DC, GND | |
| Математические функции | суммирование, вычитание, умножение, деление, инверсия | |
| Режим | X-Y | |
| Коэффициент развертки | 5 нс/дел ... 100 с/дел | |
| Память | 6 К на канал | |
| Режимы синхронизации | фронт, видео, поочередный | |
| Регулируемый гистерезис уровня запуска | 0,2...1 дел | |
| Пиковый детектор | есть | |
| Функция усреднения | 4...128 | |
| Функция анализа спектра на основе БПФ (4 окна) | прямоугольник, Blackman, Hanning, Hamming | |
| Режим мультиметра | ||
| Измеряемая величина | Диапазоны | Погрешность |
| Постоянное напряжение | 100 мкВ ... 400 В<br>400 В...1000 В | ±(1% + 1 е.м.р.)<br>не нормируется |
| Переменное напряжение (40 Гц…400 Гц) | 1 мВ ... 400 В<br>400 В...750 В | ±(1% + 3 е.м.р.)<br>не нормируется |
| Постоянный ток | 10 мкА ... 10 А | ±(1% + 3 е.м.р.) на диапазоне до 10 мкА |
| Переменный ток | 10 мкА ... 10 А | ±(1,5% + 3 е.м.р.) на диапазоне до 10 мкА |
| Сопротивление | 0,1 Ом ... 40 МОм | ±(1% + 1 е.м.р.) |
| Емкость | 10 пФ ... 100 мкФ | ±(3% + 3 е.м.р.) |
| Дополнительные режимы | ||
| Режим тестирования диодов | ||
| Режим прозвонки цепи | ||
| Общие характеристики АСК-2028 | ||
| Параметр | Значение | |
| Дисплей | 3,7 дюйма цветной ЖКИ, разрешение 640x480 точек, 65536 цветов | |
| Питание | 8,5 В DC, 1,5 A (аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер) | |
| Потребляемая мощность | не более 6 Вт | |
| Время работы от аккумулятора | до 4 часов | |
| Габаритные размеры | 180x115x40 мм | |
| Масса | 0,645 кг | |
| Габаритные размеры в упаковочной таре | 290x140x425 мм, вес 2,61 кг | |
