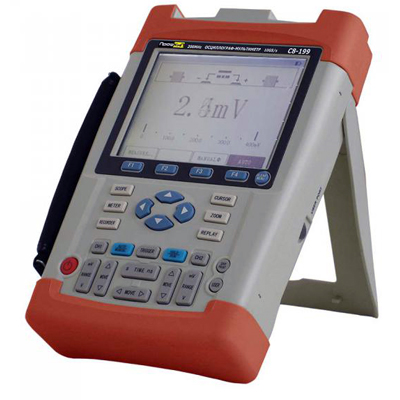

Осциллограф-мультиметр портативный ПРОФКИП С8-199
Госреестр (ГРСИ): не указано
Осциллограф-мультиметр портативный ПРОФКИП С8-199 предназначен для оперативного решения задач проверки и поиска неисправностей в приводах двигателей, датчиках и исполнительных механизмах, линиях электропитания, трансформаторах и преобразователях, линейных и импульсных схемах управления и контроля.
Является идеальным средством для тестирования современной электроники и использования в полевых приложениях. С использованием осциллографа-мультиметра портативного ПРОФКИП С8-199 измерения и тестирование являются как никогда легкими и удобными.
Отличительные особенности:
- Количество каналов: 2
- Полоса пропускания: 0 МГц … 200 МГц
- Экран: 5.7 дюймов, монохромный (320х240) LCD
- Максимальная частота дискретизации: 200 Мвыб /с
- Глубина памяти: 32 К на канал
- 3.5-разрядный мультиметр: напряжение, сила тока, сопротивление
- Режим растяжки (Х2 … Х10) и регистратора (до 70 часов)
- Интерфейс: RS-232
Комплект поставки:
- Осциллограф-мультиметр портативный ПРОФКИП С8-199
- Делитель 1:1 (10:1) - 2 шт.
- Измерительный провод - 2 шт.
- Кабель RS-232
- Модуль для калибровки делителя
- Модуль для измерения силы тока (4 А)
- Модуль для измерения силы тока (400 мА, 40 мА, 4 мА)
- Набор отверток
- Кабель питания
- Адаптер питания
- CD-ROM
- Руководство по эксплуатации
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Параметры |
Значения |
|
Количество каналов |
2 |
|
Полоса пропускания |
0 МГц … 200 МГц |
|
Канал вертикального отклонения |
|
|
Коэффициент отклонения |
2 мВ /дел … 50 В /дел |
|
Входной импеданс |
1 МОм ±2% / 18 пФ ±2пФ |
|
Сопряжение входа |
открытый и закрытый |
|
Время нарастания |
не более 1.75 нс при 5 мВ /дел … 500 мВ /дел (выброс переходной характеристики 10%) |
|
Точность коэффициента отклонения |
±3% ±5% для коэффициента развертки 2 мВ /дел |
|
Собственные шумы |
не более 0.4 дел при 5 мВ /дел |
|
Канал горизонтального отклонения |
|
|
Коэффициент развертки |
100 мс /дел … 50 с /дел (самописец) 250 нс /дел … 50 мс /дел (реальное время) 2.5 нс /дел …100 нс /дел (эквивалентная дискретизация 1%) |
|
Точность коэффициента развертки |
1% |
|
Синхронизация |
|
|
Режимы запуска |
однократный, нормальный, авто |
|
Источник синхронизации |
внутренняя, внешняя |
|
Типы синхронизации |
по фронту, ТВ-синхронизация, по длительности импульса |
|
Чувствительность |
2 дел (INT) 200 мВ (EXT, 500 кГц) |
|
Аналого-цифровое преобразование |
|
|
Максимальная частота дискретизации в реальном времени |
200 Мвыб /с |
|
Максимальная частота дискретизации в эквивалентном режиме |
10 Гвыб /с |
|
Глубина памяти |
32 К на канал |
|
Разрядность АЦП |
8 бит |
|
Режим выборки |
нормальный, усреднение, пиковый детектор |
|
Мультиметр |
|
|
Постоянное и переменное (50 Гц … 400 Гц) напряжение |
|
|
Предел измерения |
400 мВ, 4 В, 40 В, 400 В |
|
Разрешение |
100 мкВ, 1 мВ, 10 мВ, 100 мВ |
|
Входное сопротивление |
10 МОм |
|
Точность |
±2% |
|
Постоянный и переменный (50 Гц … 400 Гц) ток |
|
|
Предел измерения |
4 мА, 40 мА, 400 мА, 4 А |
|
Разрешение |
1 мкА, 20 мкА, 100 мкА, 1 мА |
|
Точность |
±3% … ±5% |
|
Сопротивление |
|
|
Предел измерения |
400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм, 20 МОм |
|
Разрешение |
0.1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм |
|
Точность |
±2% |
|
Общие характеристики |
|
|
Питание |
100 В … 240 В, 50 Гц /60 Гц, встроенная Li-Ion батарея (4 часа работы) |
|
Габариты |
268х168х60 мм |
|
Вес |
1.8 кг |
