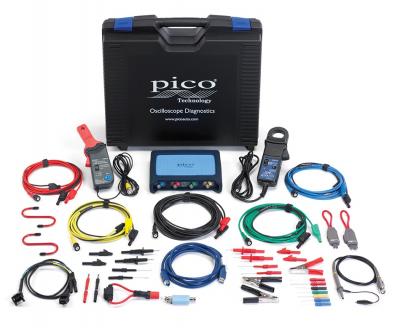

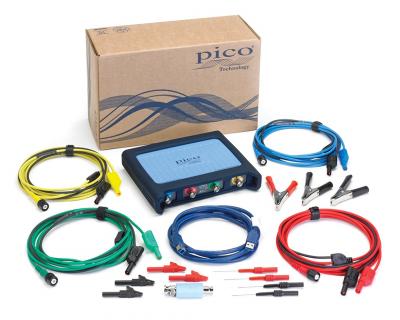

Осциллограф PicoScope 4425 starter kit
Госреестр (ГРСИ): не указано
Осциллографы Picoscope отображают полную информацию об автомобиле, которую не позволяют получить автомобильные сканеры или мотор-тестеры, что позволяет использовать прибор для комплексной диагностики или поиска плавающих неисправностей.
Особенности автомобильного осциллографа PicoScope 4425 Starter Kit
- «2 в 1»: осциллограф, анализатор спектра
- Число входных каналов: 4
- Полоса пропускания: 20 МГц
- Высокое разрешение АЦП: 12 бит
- Максимальная частота дискретизации: до 400 МГц
- Максимальная длина памяти: 250 МБ
- Режим измерения автомобильных сигналов (с датчиков, с приводных устройств) включает подробные разделы справки и наборы опорных сигналов
- Режим автомобильных тестов (6 типов)
- Автоматические (26 параметров) и курсорные измерения (ΔU; ΔT)
- Быстрое преобразование Фурье (БПФ)
- Послесвечение, режим «покадровой» цифровой регистрации (запись/считывание до 1000 осциллограмм во внутренний буфер)
- Декодирование: CAN Bus , Mazda 25-Pin DLC , FlexRay, K-Line, LIN Bus
- Интерфейс USB, ПО под ОС WIN XP SP2, Vista, WIN 7, WIN 8
- Питание и управление по USB от внешнего ПК
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.
Характеристики
| Параметр | Значение |
| Каналы | 4 |
| Вертикальное разрешение | 12 бит (16 бит в режиме расширенного разрешения) |
| Точность работы с пост. током | ±1 % полной шкалы (2 % в диапазоне 50 мВ) |
| Чувствительность | От 10 мВ/деление до 40 В/деление |
| Диапазон входных значений (полная шкала) | От ±50 мВ до ±200 В в 12 диапазонах |
| Входное сопротивление | 1 МОм в параллельном подключении с 24 пФ |
| Тип входа | Дифференциальный несимметричный разъем PicoBNC+ |
| Входное соединение | Программный выбор между перем./пост. током |
| Защита от перегрузки входа по напряжению | ±250В (пост. + перем. ток, пик) |
| Память буфера | 250 млн замеров, делится между активными каналами |
| Буфер осциллограмм | До 10000 осциллограмм |
| Диапазоны временных интервалов | От 5 нс/деление до 5000 с/деление |
| Ширина полосы | 20 Мгц (10 МГц в диапазоне ±50 мВ) |
| Максимальная частота опроса (одно измерение) Использование 1 канала Использование 2 каналов Использование 3 или 4 каналов |
400 млн замеров/с 200 млн замеров/с 100 млн замеров/с |
| Триггеры | |
| Источник | Любой входной сигнал |
| Простые триггеры | Авто, повтор, однократный, отсутствует |
| Сложные триггеры | Нарастающий фронт, спадающий фронт, фронт с гистерезисом, ширина импульса, короткий импульс, падение уровня, оконный, логический |
| Максимальная задержка перед триггером | До 100 % длительности захвата |
| Максимальная задержка после триггера | До 4 миллиардов замеров |
| Анализатор спектра | |
| Частотный диапазон | От постоянного тока до 20 МГц |
| Режимы отображения | Размах, сохранение пиков, среднее |
| Условия эксплуатации | |
| Диапазон температуры при эксплуатации | От 0 °C до 40 °C (от 15 °C до 30 °C для указанной точности) |
| Диапазон влажности при эксплуатации | От 5 % до 80 % отн. влажности, без конденсации |
| Диапазон температуры при хранении | От -20 °C до +60 °C |
| Диапазон влажности при хранении | От 5 % до 95 % отн. влажности, без конденсации |
| Общие характеристики | |
| Подключение к ПК | USB 3.0 (совместимо с USB 2.0) |
| Требования к питанию | Питание от USB-порта |
| Соответствие нормативам | Соответствует FCC (ЭМС), CE (ЭМС и низковольтные устройства), RoHS |
| Габариты | 190 x 160 x 40 мм |
| Вес | <900 г |
