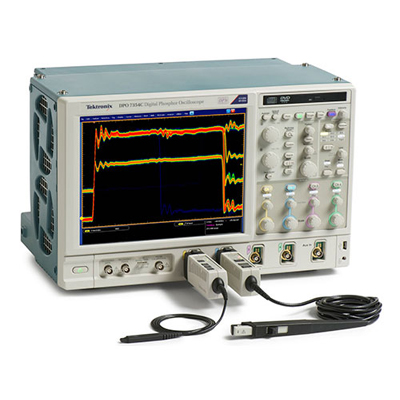

Параметр

DPO7054C

DPO7104C

DPO7254C

DPO7354C

Число каналов

4

Полоса пропускания

500 МГц

1 ГГц

2,5 ГГц

3,5 ГГц

Время нарастания по уровням от 10 до 90 % (типовое)

460 пс

300 пс

160 пс

115 пс

Время нарастания по уровням от 20 до 80 % (типовое)

310 пс

200 пс

100 пс

95 пс

Погрешность коэффициента усиления постоянного напряжения

±1 % при нулевом смещении

Ограничение полосы пропускания

В зависимости от модели прибора: 3,0 ГГц, 2,5 ГГц, 2 ГГц, 1 ГГц, 500 МГц, 250 МГц и 20 МГц

Эффективное число разрядов (типичное при синусоидальном сигнале в пределах полосы пропускания на входе 50 Ом, при 50 мВ/дел., при максимальной частоте выборки и длине записи 20 тыс. точек)

6,8 бит

6,7 бит

5,6 бит

5,6 бит

Случайный шум (ср. кв., тип., в режиме выборки, в полной полосе пропускания, при максимальной частоте выборки)

   Чувствительность:

   500 мВ

11,9 мВ

13,2 мВ

19,7 мВ

23,5 мВ

   200 мВ

5,0 мВ

5,57 мВ

8,71 мВ

10,9 мВ

   100 мВ

2,75 мВ

3,27 мВ

5,23 мВ

6,6 мВ

   50 мВ

1,2 мВ

1,36 мВ

2,0 мВ

2,35 мВ

   20 мВ

0,5 мВ

0,574 мВ

0,866 мВ

1,03 мВ

   10 мВ

0,28 мВ

0,328 мВ

0,523 мВ

0,61 мВ

   5 мВ

0,185 мВ

0,229 мВ

0,343 мВ

0,41 мВ

   2 мВ

0,11 мВ

0,135 мВ

0,135 мВ

0,19 мВ

   1 мВ

0,09 мВ

0,095 мВ

0,095 мВ

0,12 мВ

Режим входа

Связь по переменному току, связь по постоянному току, заземление

Входной импеданс

1 МОм ±1 %, 13 пФ ±2 пФ; 50 Ом ± 1 %

Входная чувствительность

1 МОм: от 1 мВ/дел. до 10 В/дел.

50 Ом: от 1 мВ/дел. до 1 В/дел.

Разрешение по вертикали

8 бит (>более 11 бит в режиме высокого разрешения)

Макс. входное напряжение, 1 МОм

±150 В (кат. I), снижается при 20 дБ/декаду до 9 Вср.кв. на частотах более 200 кГц

Макс. напряжение на входе, 50 Ом

5 Вэфф., с пиковыми значениями не более ±24 В

Диапазон позиционирования

±5 деления

Задержка между любыми двумя каналами (тип.)

≤100 пс (50 Ом, связь по постоянному току, при одинаковой чувствительности не менее 10 мВ/дел.)

Диапазон смещений

От 1 до 50 мВ/дел.: ±1 В

От 50,5 до 99,5 мВ/дел.: ±(1,5 В — 10 делений)

От 100 до 500 мВ/дел.: ±10 В

От 505 до 995 мВ/дел.: ±(15 В — 10 делений)

От 1 до 5 В/дел.: ±100 В

От 5,05 до 10 В/дел.: ±(150 В — 10 делений)

Погрешность смещения

От 1 до 9,95 мВ/дел.: ±0,2 % × (смещение – положение) ±0,1 дел. ± 1,5 мВ

От 10 до 99,5 мВ/дел.: ±0,35 % × (смещение – положение) ±0,1 дел. ± 1,5 мВ

От 100 мВ/дел. до 1 В/дел.: ±0,35 % × (смещение – положение) ±0,1 дел. ± 15 мВ

От 1,01 до 10 В/дел.: ±0,25 % × (смещение – положение) ±0,1 дел. ± 150 мВ

Развязка между каналами (для любой пары каналов при одинаковой чувствительности), (тип.)

≥100:1 на частотах ≤100 МГц

≥30:1 в диапазоне от 100 МГц до 2,5 ГГц

≥20:1 в диапазоне от 2,5 до 3,5 ГГц

Параметр

DPO7054C

DPO7104C

DPO7104C с опцией 2SR

DPO7254C / DPO7354C

Макс. частота дискретизации (1 канал)

20 Гвыб./с

20 Гвыб./с

40 Гвыб./с

40 Гвыб./с

Макс. частота дискретизации (2 канала)

10 Гвыб./с

10 Гвыб./с

20 Гвыб./с

20 Гвыб./с

Макс. частота дискретизации (3 или 4 канала)

5 Гвыб./с

5 Гвыб./с

10 Гвыб./с

10 Гвыб./с

Макс. частота дискретизации в эквивалентном масштабе времени

4 Твыб./с

Макс. длина записи в стандартной конфигурации

50 млн точек (1 канал), 25 млн точек (2 канала), 12,5 млн точек (3 или 4 канала)

Макс. длина записи с опцией 2RL

125 млн точек (1 канал), 50 млн точек (2 канала), 25 млн точек (3 или 4 канала)

Макс. длина записи с опцией 5RL

250 млн точек (1 канал), 125 млн точек (2 канала), 50 млн точек (3 или 4 канала)

Макс. длина записи с опцией 10RL

—

500 млн точек (1 канал)

250 млн точек (2 канала)

125 млн точек (3 или 4 канала)

Макс. продолжительность захвата с макс. частотой дискретизации в режиме реального времени (1 канал)

1-2 мс при стандартной длине записи, до 10 мс с опциями увеличения длины записи

Диапазон скоростей развертки

От 1,25 пс/дел. до 1000 с/дел.

От 1,25 пс/дел. до 1000 с/дел.

От 1,25 пс/дел. до 1000 с/дел.

От 1,25 пс/дел. до 1000 с/дел.

Разрешение по времени (в режиме ET/IT)

500 фс

500 фс

250 фс

250 фс

Диапазон задержки развертки

от –10 делений до 1000 с.

Диапазон межканального фазового сдвига

± 75 нс

Погрешность измерения промежутков времени

((0,06 от периода дискретизации) + (2,5 ч./млн × показание)) ср.кв.

Джиттер сигнала запуска

1,5 псср.кв. с выключенным режимом улучшенного запуска

<100 фсср.кв. с >

Уровень собственного джиттера

<1 псср.кв. (<2 пспик) >

<2,5 псср.кв. для >

<65 частей >

Погрешность развертки

±2,5 ч./млн + старение <1 ч./млн >

Режим

Описание

Выборка

Захват и отображение выборочных значений

Пиковая детекция

Захватываются узкие глитчи при всех значениях частоты дискретизации в режиме реального времени: 1/частота дискретизации при ≤10 Гвыб./с

Усреднение

В среднее значение включаются от 2 до 10 000 осциллограмм

Огибающая

От 1 до 2×109 осциллограмм, по которым производится построение огибающей минимумов-максимумов

Высокое разрешение

Узкополосное усреднение в реальном времени позволяет снизить случайные шумы и повысить разрешение

Режим прокрутки

Последовательная прокрутка по экрану справа налево осциллограммы, получаемой при скорости развертки менее 50 мс/дел. До 10 Мвыб./с с макс. длиной 40 млн точек

Режим захвата FastAcq

Режим FastAcq оптимизирует прибор для анализа динамических сигналов и захватывает редко повторяющиеся события

Максимальная частота захвата осциллограмм методом FastAcq

>250 000 осциллограмм/с по всем 4 каналам

База данных сигналов

Точная база данных осциллограмм, предоставляющая трехмерный массив значений амплитуды сигнала, времени и числа отсчетов

Режим FastFrame™

Память, предназначенная для регистрации осциллограммы, разбивается на сегменты; максимальная частота запуска >310 000 осциллограмм/с. Время прихода сигнала записывается вместе с каждым событием. Функция поиска кадров Frame Finder облегчает визуальное наблюдение переходных процессов

Параметр

Описание

Чувствительность по входу запуска

Внутренняя связь по постоянному току

0,7 дел. от 0 до 50 МГц с увеличением до 1,2 дел. при повышении частоты до номинального значения аналоговой полосы пропускания 2,5 ГГц (тип.) и до 2,5 дел. на частоте 3,5 ГГц

Внешний запуск (дополнительный вход) 1 МОм

250 мВ от постоянного тока до 50 МГц с увеличением до 350 мВ при повышении частоты до 250 МГц (типичное значение)

Параметры запуска

Запуск по событию A и по событию B с задержкой

Фронт, глитч, длительность, рант, время ожидания, длительность перехода, логический шаблон, логическое состояние, установка/удержание, окно — все режимы, кроме фронта, шаблона и состояния, могут быть логическими состояниями, определяемыми одним или двумя каналами

Задержка запуска по времени

От 3,2 нс до 3 000 000 с

Задержка запуска по событиям

От 1 до 2 000 000 000 событий

Типы опционального запуска по последовательным протоколам (только для события A)

I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553, USB 2.0

Основные режимы запуска

Автоматический, нормальный и однократный

Расширенные системы запуска

Выбираются пользователем; возможна коррекция задержки между каналом запуска и каналом захвата данных (поддерживаются все типы запуска Pinpoint для событий A и B, за исключением запуска по шаблону и типов запуска, недоступных в режиме FastAcq)

Последовательности запуска

Основная, задержка по времени, задержка по событиям, сброс по времени, сброс по состоянию, сброс по переходу, сканирование события B. Все последовательности могут включать отдельную задержку горизонтальной развертки после события запуска для позиционирования окна захвата во времени

Запуск по коммуникационным сигналам

Требуется опция MTM.

Поддержка сигналов с кодировкой AMI, HDB3, BnZS, CMI, MLT3 и NRZ. Возможность выбора единицы с положительной или отрицательной полярностью, формы нулевого импульса или глазковой диаграммы в зависимости от требований стандарта.

Запуск по видеосигналу (форматы и частота кадров)

Запуск по отрицательным синхроимпульсам композитного видеосигнала, полю 1 или полю 2 для систем с чересстрочной разверткой, любому полю, заданной строке или любой строке в системах с чересстрочной и прогрессивной разверткой. Поддерживаются системы NTSC, PAL, SECAM и HDTV 1080/24sF, 1080p/25, 1080i/50, 1080i/60, 1080p/24, 720p/60, 480p/60.

Запуск по кодовой последовательности (кодограмме)

(Только для моделей DPO7254C и DPO7354C, требуется опция ST1G.) Распознавание слов длиной до 64 бит, биты, указанные в двоичном (высокий, низкий, не важно) или шестнадцатеричном формате. Запуск по данным с кодированием NRZ со скоростью до 1,25 Гбит/с.

Система восстановления тактовой частоты

(Только для моделей DPO7254C и DPO7354C, требуется опция ST1G или MTM)

   Полоса пропускания петли ФАПЧ при восстановлении тактовой частоты

Фиксированная со скоростью фБод/500

   Диапазон системы восстановления тактовой частоты

От 1,5 Мбод до 1,25 Гбод

   Джиттер системы восстановления тактовой частоты

20 псср.кв. + 1,25% от ср.кв. битового периода для шаблонов данных PRBS

20 псср.кв. + 1,25% от ср.кв. битового периода для повторяющегося шаблона данных «0011»

   Диапазон отслеживания/захвата

±5% от требуемой скорости передачи в бодах (тип.)

   Минимальная амплитуда сигнала, необходимая для восстановления тактовой частоты

1 дел.размах при скорости до 1,25 Гбод (тип.)

Диапазон уровней запуска (внутренний)

±12 делений от центра экрана

Уровень сигнала запуска на дополни- тельном входе Aux In

Интерфейс TekVPI; ±5 В (50 Ом); 150 В (КАТ I), снижается с крутизной 20 дБ/декаду до 9 Вср. кв. на частотах более 200 кГц (1 МОм)

Уровень запуска (линейный)

Фиксированный при 0 В

Режим по входу системы запуска

Связь по постоянному и переменному току (затухание при частоте <60 >30 кГц), ФНЧ (затухание при частоте <80 >

Диапазон задержки запуска

От 250 нс до 100 с

Режим

Описание

Фронт

Положительный или отрицательный фронт на любом канале или на дополнительном входе передней панели. Возможна связь по постоянному току, переменному току, ФНЧ, ФВЧ и подавление шума

Глитч

Запуск или блокировка запуска по глитчам положительной, отрицательной или любой полярности. Минимальная длительность глитча 170 пс (тип.), время восстановления для повторного запуска около 250 пс (для DPO7254C и DPO7354C).

Длительность импульса

Запуск по положительным или отрицательным импульсам, длительность которых меньше или больше указанного значения (от 225 пс до 10 с).

Рант

Запуск по импульсу, который пересек один порог и, не дойдя до второго порога, снова пересек первый. Это событие стробируется по времени или по результату логической операции.

Окно

Запуск по сигналу, который пересек границу окна, заданного пользователем двумя порогами, войдя в это окно или выйдя из него. Это событие стробируется по времени или по результату логической операции.

Тайм-аут

Запуск по событию, уровень которого оставался высоким, низким или любым в течение заданного времени (от 300 пс до 1 с)

Переход

Запуск по фронтам импульсов, крутизна которых больше или меньше указанной величины. Фронт может быть передним, задним или любым.

Установка/удержание

Запуск по нарушениям времени установки и времени удержания, определяемым по тактовому сигналу и сигналу данных на любом из входных каналов

Логическое выражение

Запуск в том случае, если некоторое логическое выражение принимает значение «Ложь» или сохраняет значение «Истина» в течение указанного времени (от 300 пс до 1 с). Логические значения (И, ИЛИ, И-НЕ, ИЛИ-НЕ), указанные для всех входных аналоговых каналов, определяются как «Высокое», «Низкое» или «Безразлично»

Логическое состояние

Любая комбинация логических состояний каналов (1, 2, 3), тактируемая перепадом по каналу 4. Запуск происходит по переднему или заднему фронту тактового сигнала.

Параллельная шина

Запуск по заданным значениям данных на определенной параллельной шине

Видеосигнал

Запуск по всем строкам, по строке с определенным номером, по четным, нечетным или по всем полям сигналов NTSC, PAL, SECAM, and HDTV 480p/60, 576p/50, 875i/60, 720p/30, 720p/50, 720p/60, 1080/24sF, 1080i/50, 1080p/25, 1080i/60, 1080p/24, 1080p/25, 1080p/50, 1080p/60, двухуровневому и трехуровневому синхросигналам.

Визуальный запуск (опция)

Обеспечивается опцией VET. Запуск в любом из аналоговых каналов производится по максимум 8 заданным областях, в том числе в форме прямоугольника, треугольника, трапеции, шестиугольника и произвольной фигуры

Коммуникационный сигнал (опция)

Обеспечивается опцией MTM. Позволяет работать с сигналами с кодированием AMI, HDB3, BnZS, CMI, MLT3 и NRZ.

I2C (опция)

Обеспечивается опцией SR-EMBD. Запуск по старту, повторному старту, стопу, пропущенному подтверждению, адресу (7 или 10 бит), данным (1–5 бит), адресу и данным на шинах I2C со скоростью до 10 Мбит/с

SPI (опция)

Обеспечивается опцией SR-EMBD. Запуск по выбору ведомой станции, повторному старту, времени ожидания или данным (от 1 до 16 слов) шины SPI со скоростью до 10 Мбит/с.

CAN (опция)

Обеспечивается опцией SR-AUTO. Запуск по началу фрейма, типу фрейма (данные, дистанционное управление, ошибка, переполнение), идентификатору, данным, идентификатору и данным, концу фрейма, пропущенному подтверждению, по ошибке вставки битов или ошибке контрольной суммы в сигналах шины CAN со скоростью до 1 Мбит/с.

LIN (опция)

Обеспечивается опцией SR-AUTO. Запуск по синхросигналу, идентификатору, данным, идентификатору и данным, пробуждающему фрейму, усыпляющему фрейму и по ошибкам шин LIN со скоростями до 1 Мбит/с.

FlexRay (опция)

Обеспечивается опцией SR-AUTO. Запуск по бит-индикаторам (нормальный, информационный, нулевой, синхронизирующий, стартовый), числу циклов, полям заголовка (бит-индикаторам, идентификатору, длине информационной посылки, контрольной сумме заголовка и числу циклов), идентификатору, данным, идентификатору и данным, концу фрейма или по ошибкам шин FlexRay со скоростью до 10 Мбит/с

MIL-STD-1553 (опция)

Обеспечивается опцией SR-AERO. Запуск по синхросигналу, командному слову, слову статуса, слову данных, времени ожидания и по ошибке в сигналах шин MIL-STD-1553 со скоростью до 1 Мбит/с

RS-232/422/485/UART (опция)

Обеспечивается опцией SR-COMP. Запуск по стартовому биту, концу передаваемого пакета, концу принимаемого пакета, данным (1–5 слов), ошибке четности на шинах RS-232 со скоростью до 10 Мбит/с

USB 2.0 (опция)

Обеспечивается опцией SR-USB.

Низкоскоростная шина. Запуск по сигналу синхронизации, сбросу, паузе, возобновлению, концу пакета, маркерному пакету (адресу), пакету данных, пакету установки соединения, специальному пакету и по ошибке.

   Запуск по маркерному пакету — любой тип маркера, SOF, OUT, IN, SETUP; адрес можно указать для типа маркеров: Any, OUT, IN и SETUP. Можно определить запуск по адресу, который ≤, <, >, ≥, != указанному значению или попадает в пределы или за пределы указанного диапазона. Номер фрейма маркера SOF можно вводить в двоичном, шестнадцатеричном, беззнаковом десятичном и безразличном формате.

   Запуск по пакету данных — любой тип данных, DATA0, DATA1; можно определить запуск по данным, которые ≤, <, >, ≥, != указанному значению или попадают в пределы или за пределы указанного диапазона.

   Запуск по пакету установки соединения — любой тип установки соединения, ACK, NAK, STALL.

   Запуск по специальному пакету — любой специальный тип, зарезервированный.

   Запуск по ошибке — проверка PID, CRC5 или CRC16, вставка битов.

Полноскоростная шина. Запуск по сигналу синхронизации, сбросу, паузе, возобновлению, концу пакета, маркерному пакету (адресу), пакету данных, пакету установки соединения, специальному пакету и по ошибке.

   Запуск по маркерному пакету — любой тип маркера, SOF, OUT, IN, SETUP; адрес можно указать для типа маркеров: Any, OUT, IN и SETUP. Можно определить запуск по адресу, который ≤, <, >, ≥, != указанному значению или попадает в пределы или за пределы указанного диапазона. Номер фрейма маркера SOF можно вводить в двоичном, шестнадцатеричном, беззнаковом десятичном и безразличном формате.

   Запуск по пакету данных — любой тип данных, DATA0, DATA1; можно определить запуск по данным, которые ≤, <, >, ≥, != указанному значению или попадают в пределы или за пределы указанного диапазона.

   Запуск по пакету установки соединения — любой тип установки соединения, ACK, NAK, STALL.

   Запуск по специальному пакету — любой специальный тип, PRE, зарезервированный.

   Запуск по ошибке — проверка PID, CRC5 или CRC16, вставка битов.

Высокоскоростная шина. Запуск по информации на уровне протокола не выполняется.

Примечание. Поддержка запуска, декодирования и поиска по сигналам высокоскоростной шины USB 2.0 реализована только в моделях с полосой пропускания не менее 1 ГГц.

CAN (опция)

Обеспечивается опцией LSA. Запуск по началу фрейма, типу фрейма (данные или дистанционное управление), идентификатору, данным, идентификатору и данным, концу фрейма или пропущенному подтверждению в сигналах шины CAN

Кодовая последовательность (опция)

Обеспечивается опцией ST1G. Производится захват последовательного потока данных со встроенным восстановлением тактовой частоты для сигналов стандарта NRZ со скоростью передачи до 1,25 Гбит/с. Может дополняться запуском с фиксацией последовательности для захвата повторяющихся фрагментов в длинных последовательностях данных.

Параметр

Описание

Расширенный поиск и система маркеров

Автоматическая маркировка событий и документирование осциллограмм. Поиск переднего, заднего или переднего и заднего фронта, глитчей, рантов, импульсов определенной длительности, а также поиск по скорости перехода, по времени установки и удержания, по времени ожидания, по окнам, или поиск любому логическому выражению или модели состояния, до 8 типов событий по любому из 4 аналоговых каналов. С опцией DDRA — поиск пакетов записи и чтения на шине DDR. Все найденные события заносятся в таблицу событий. Для всех событий добавляются метки времени относительно момента запуска. При обнаружении события сбор данных прекращается.

Измерение

Описание

Курсоры

Осциллограмма и экран

Автоматические измерения

53 вида, 8 из которых могут отображаться на экране одновременно

Статистика измерений

Среднее значение, минимум, максимум, стандартное отклонение

Опорные уровни

Определяемые пользователем опорные уровни для автоматических измерений могут быть заданы в процентах или в единицах измеряемой величины

Стробирование

Выделяет конкретное появление события в захваченном сигнале для выполнения его измерения с помощью курсоров экрана или курсоров сигнала

Амплитудные характеристики сигналов

Амплитуда, высокий и низкий уровни, максимальное и минимальное значения, размах, среднее значение, среднее значение за период, среднеквадратическое значение, среднеквадратическое за период, положительный и отрицательный выбросы

Временные характеристики сигналов

Время нарастания и спада, длительность положительного и отрицательного импульса, положительный и отрицательный коэффициент заполнения, период, частота, задержка

Комбинированные характеристики

Площадь, площадь за период, фаза, длительность пакета

Гистограммы параметров

Число осциллограмм, число попаданий в заданную область, количество пиков, медиана, максимум, минимум, размах, среднее (μ), стандартное отклонение (сигма), μ + 1 сигма, μ + 2 сигма, μ + 3 сигма

Измерения по глазковой диаграмме

Коэффициент контрастности (абсолютное значение, %, дБ), высота и ширина глазковой диаграммы, вершина глазковой диаграммы, основание глазковой диаграммы, % пересечения, джиттер (размах, ср. кв., 6 сигма), уровень шума (размах, ср. кв.), отношение сигнал/шум, циклические искажения, добротность

Режим построения гистограмм

Гистограмма представляет собой массив значений, отражающих полное число попаданий в заданную пользователем область экрана. Гистограмма выводится в виде графика распределения числа попаданий, а также в виде массива численных значений, которые можно измерять.

Источники данных: канал 1, канал 2, канал 3, канал 4, опорный сигнал 1, опорный сигнал 2, опорный сигнал 3, опорный сигнал 4, математическая функция 1, математическая функция 2, математическая функция 3, математическая функция 4

Типы — вертикальная, горизонтальная

Параметр

Описание

Количество расчетных осциллограмм

До 4

Арифметические операции

Сложение, вычитание, умножение и деление осциллограмм и скалярных величин.

Алгебраические выражения

Определение сложных алгебраических выражений, которые могут включать осциллограммы, скалярные величины, определяемые пользователем переменные и результаты параметрических измерений. Выполнение математических вычислений с использованием сложных уравнений.

Пример: (Integral (CH1 — Mean(CH1)) × 1.414 × VAR1)

Математические функции

Среднее, инверсия, интеграл, дифференциал, квадратный корень, экспонента, Log10 Log e, абсолютная величина, наименьшее целое число, наибольшее целое число, минимум, максимум, Sin, Cos, Tan, ASin, ACos, ATan, Sinh, Cosh, Tanh

Логические операции сравнения

Булево значение результата сравнения >, <, >

Функции в частотной области (БПФ)

Амплитуды и фазы спектральных составляющих или их действительные и мнимые части

Единицы измерения по вертикали (БПФ)

Амплитуда: линейные, дБ, дБм

Фаза: градусы, радианы, групповая задержка

Оконные функции (БПФ)

Прямоугольное, Хэмминга, Хеннинга, Кайзера-Бесселя, Блекмана-Харриса, Гаусса, плоское 2, экспоненциальное

Определение осциллограммы

Произвольное математическое выражение

Функции фильтрации

Настраиваемые фильтры. Пользователь задает фильтр с необходимыми коэффициентами фильтра. Файлы фильтров входят в комплект поставки.

Настраиваемые математические функции

Пользовательские программные модули MATLAB и .NDT для определения расчетной осциллограммы

Функция маскирования

Функция, создающая карту элементов изображения в базе данных осциллограмм на основе примера осциллограммы. Можно задать счетчик выборок.

Программное обеспечение

Описание

NI LabVIEW SignalExpress Tektronix Edition

Полностью интерактивная измерительная среда, оптимизированная для осциллографов серии DPO7000C, позволяет мгновенно захватывать, генерировать, анализировать, сравнивать, импортировать и сохранять результаты измерений и сигналы с помощью интуитивно понятного пользовательского интерфейса с перетаскиванием мышкой и не требует никакого программирования.

Версия ПО, входящая в стандартную комплектацию осциллографов серии DPO7000C, поддерживает захват, управление, просмотр и экспорт живых сигналов. Полная версия (SIGEXPTE) дополнительно обеспечивает обработку сигналов, расширенные средства анализа, функции измерения смешанных сигналов, свипирование, граничное тестирование и определяемые пользователем пошаговые операции. Для каждого прибора доступна 30-дневная пробная версия.

Драйвер IVI

Предоставляет стандартный интерфейс программирования приборов для распространенных приложений: LabVIEW, LabWindows/CVI, Microsoft.NET и MATLAB. Стандарт IVI-COM.

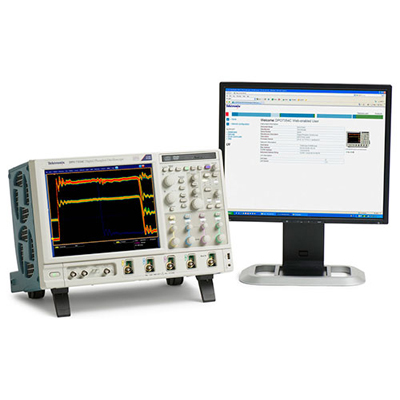

Веб-интерфейс LXI, класс C

Обеспечивает подключение к осциллографу DPO7000C через стандартный браузер путем ввода IP адреса осциллографа в адресной строке браузера. Веб-интерфейс позволяет просматривать состояние и конфигурацию прибора, а также контролировать и изменять параметры сетевого интерфейса. Алгоритм работы интерфейса соответствует спецификации стандарта LXI, класс C.

Параметр

Описание

Тип

Жидкокристаллический цветной сенсорный экран с активной матрицей

Размер экрана

Диагональ: 12,1 дюймов (307 мм)

Разрешение экрана

1024 пикселя по горизонтали × 768 пикселей по вертикали (XGA)

Представление сигналов

Векторы, точки, переменное послесвечение, бесконечное послесвечение

Цветовая палитра

Обычная, зеленая, серая, температурная, спектральная и пользовательская

Формат отображения

YT, XY

Параметр

Описание

Операционная система

64-разрядная ОС Windows 7 Максимальная

Эксплуатационные испытания прибора проведены в соответствии с базовыми требованиями DSS версии 1.1 Национального института стандартов и технологий (NIST), которые также известными под названием «Базовые конфигурации правительства США» (United States Government Configuration Baseline — USGCB)

Процессор

Процессор Intel Core 2 Duo, ≥3 ГГц

Память

≥8 ГБ

Жесткий диск

Съемный жесткий диск емкостью ≥500 ГБ (SATA, 3,5 дюйма)

Привод для оптических дисков

Привод CD-R/W и DVD-R на передней панели

Мышь

Оптическая мышь с колесиком, интерфейс USB

Клавиатура

Малогабаритная клавиатура с интерфейсом USB и концентратором (код заказа 1 19-7083-xx)

Порт

Описание

Высокоскоростной хост-порт USB 2.0

Поддерживает USB накопители, принтеры, клавиатуру и мышь. Порты расположены на передней и боковой панелях. Возможно отключение отдельных портов.

Порт GPIB

Разъем IEEE 488.2 на задней панели.

Сетевой порт LAN

Разъем RJ-45, поддержка 10/100/1000Base-T.

Выход видеосигнала

Разъем DVI-I, используется для вывода изображения с экрана осциллографа на внешние монитор или проектор. Поддержка режима расширенного рабочего стола и режима клонирования

Аудиопорты

Миниатюрные гнезда 3,5 мм

Порт клавиатуры

PS/2-совместимый

Порт мыши

PS/2-совместимый

Дополнительный вход

Разъем TekVPI на передней панели. Максимальное входное напряжение 150 В (кат. I)

Дополнительный выход (программное переключение)

Выход запуска: ТТЛ-совместимый импульс, подаваемый при запуске осциллографа

Выход опорного генератора: ТТЛ-совместимый выход внутреннего генератора опорной частоты 10 МГц

Вход внешнего опорного сигнала

Генератор тактовой частоты может синхронизироваться с внешним опорным сигналом с частотой 10 МГц (10 МГц ±1 %)

Выход аналогового сигнала

Через разъем BNC выводится буферизованный сигнал канала 3. 50 мВ/дел. ±20 % на нагрузку 1 МОм; 25 мВ/дел. ±20 % на нагрузку 50 Ом. Полоса 100 МГц при нагрузке 50 Ом

Выход компенсатора пробника

Контакты на передней панели

Амплитуда: 1 В ±20 % на нагрузку не менее 50 Ом

Частота: 1 кГц ± 5 %

Восстановленный тактовый сигнал (только для DPO7254C и DPO7354C)

(Требуется опция MTM.) Разъем BNC, скорость ≤1,25 Гбит/с, амплитуда выходного сигнала ≥130 мВразмах на нагрузку 50 Ом

Восстановленный сигнал данных (только для DPO7254C и DPO7354C)

(Требуется опция MTM.) Разъем BNC, скорость ≤1,25 Гбит/с, амплитуда выходного сигнала 200 мВ на нагрузку 50 Ом

Конфигурация настольного блока

Габариты

мм

Высота

292

Ширина

451

Глубина

265

Масса

кг

Нетто

15

В упаковке

28,9

Вариант монтажного набора

Размеры

мм

Высота

331

Ширина

479

Глубина (от монтажной проушины в стойке до задней панели прибора)

231,75

Масса

кг

Нетто

17,4

Набор для монтажа в стойку

2,5

Необходимое пространство для охлаждения

Размеры

мм

Сверху

0

Снизу

0

Левая боковая панель

76

Правая боковая панель

0

Спереди

0

Сзади

0

Параметр

Описание

Температура

   При эксплуатации

От +5 до +45 °C, без конденсации

   При хранении

От –40 до +71 °C, скорость изменения не должна превышать 15 °C в час, без DVD- и компакт-дисков не в дисководе

Влажность

   При эксплуатации

Относительная влажность от 8 до 80 % (температура по увлажненного термометру не более +29 °C) при температуре не более +45 °C, без конденсации. Верхний предел снижается до 30 % при температуре +45 °C

   При хранении

Относительная влажность от 5% до 90% (температура по увлажненного термометру не более +29 °C) при температуре не более +60 °C, без конденсации. Верхний предел снижается до 20% при температуре +60 °C

Высота над уровнем моря

   При эксплуатации

3000 м

   При хранении

12 192 м

Соответствие нормативным документам

   Электромагнитная совместимость

2004/108/EC

   Сертификация

UL61010-1, 2-е изд.; CSA61010-1 2-е изд.; EN61010-1:2001; IEC 61010-1:2001
