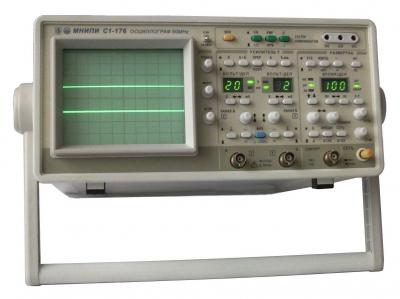

Осциллограф С1-176/1А (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
С1-176/1А - аналоговый осциллограф, предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0-25 МГц, а также для наблюдения параметров двух- и трехполюсников при помощи тестера компонентов.
Особенности и преимущества:
- Жесткие условия эксплуатации (-10 °С...+40 °С)
- Полоса пропускания 0-25 МГц
- Два канала
- Индикация коэффициентов отклонения и развертки на светодиодных матрицах
- Десятикратная растяжка развертки
- Калибратор 0,6В, 1 кГц (±1 %)
- Режим X-Y
- Встроенный тестер компонентов
- Экран 80х100 мм
- Масса 6,8 кг
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Параметр |
Значение |
|
Вертикальное отклонение |
|
|
Число каналов |
2 |
|
Полоса пропускания |
0 - 25 МГц |
|
Коэффициенты отклонения |
2 мВ/дел - 20 В/дел (шаг 1-2-5) |
|
Погрешность установки |
±3 %, ±4 % с делителем 1:10 |
|
Время нарастания ПХ |
≤ 7 нс |
|
Входной импеданс |
1 МОм/25 пФ, (с делителем 1:10 10 МОм/23 пФ) |
|
Входное напряжение: - с открытым входом - с закрытым входом - с делителем 1:10 |
≤110 ≤110 ≤250 |
|
Режимы по вертикали |
канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, сумма каналов А + Б |
|
Горизонтальное отклонение |
|
|
Коэффициенты развёртки |
50 нсек/дел - 0,5 сек/дел, (шаг1-2-5) |
|
Погрешность установки |
±3% , с растяжкой ±6% |
|
Растяжка развёртки |
x 10 |
|
Режимы развёртки |
автоколебательный, ждущий |
|
Синхронизация |
|
|
Источники |
канал А, канал Б, сеть, внешняя |
|
Вход и уровень внешней синхронизации |
1 Мом/25 пФ; 0,2 - 5 В |
|
Режим X-Y |
Режим X-Y в полосе 20 Гц - 1 МГц, коэффициент отклонения - 2 мВ/дел - 10 В/дел (±10 %) |
|
Общие характеристики |
|
|
Размер экрана |
80x100 мм |
|
Встроенный калибратор |
"меандр" 1000 Гц, 0,6 В ±0,8% |
|
Питание |
230 В ±10%, 50 Гц; =27 В |
|
Потребляемая мощность |
90 В · А |
|
Габаритные размеры (HxWxD) |
140x300x384 мм |
|
Масса |
6,8 кг |
|
Условия эксплуатации: - рабочая температура - влажность |
-10°С...+40°С 90% при 25 °С |
|
Тестер компонентов |
|
|
B режиме тестера компонентов осциллограф обеспечивает наблюдение на экране ЭЛТ вольт-амперных характеристик (ВАХ) двухполюсников и трехполюсников. Диапазон наблюдаемых ВАХ ограничивается ромбом с диагоналями |
|
|
по напряжению (ось Х), не менее |
± 12 В |
|
по напряжению (ось Х), не менее |
± 12 мА |
