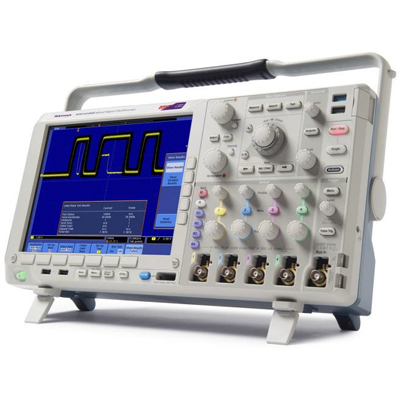

Осциллограф смешанных сигналов DPO4104B (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
С помощью цифрового осциллографа смешанных сигналов DPO4104B можно анализировать до 20 аналоговых и цифровых сигналов, что позволяет быстро находить проблемы в сложных системах. Полоса пропускания до 1 ГГц и 5-кратная передискретизация по всем каналам позволяют регистрировать подробности очень быстрых переходных процессов. Цифровой осциллограф смешанных сигналов DPO4104B обеспечивают длину записи до 20 млн. точек в стандартной конфигурации по всем каналам, позволяя захватывать длинные фрагменты сигнала при сохранении высокого разрешения по времени.
Отличительные особенности:
- Панель управления Wave Inspector® облегчает навигацию
- 41 вид автоматических измерений, включая быстрое преобразование Фурье, упрощают анализ сигналов
- Дополнительные возможности запуска и анализа сигналов последовательных шин – опции автоматического запуска, декодирования и поиска для последовательных шин I²C, SPI, USB, Ethernet, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553 и I²S/LJ/RJ/TDM
- Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
- Яркий цветной дисплей XGA с диагональю 10,4 дюйма (264 мм)
- Небольшие размеры и вес – всего 147 мм в глубину при массе 5 кг
- Два хост-порта USB 2.0 на передней и два на задней панели облегчают и ускоряют сохранение данных, распечатку и подклю- чение USB клавиатуры
- Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере
- Встроенный порт Ethernet 10/100/1000 Base-T для подключения к локальным сетям и видеовыход для вывода изображения на монитор или проектор
Комплект поставки:
- Цифровой осциллограф смешанных сигналов DPO4104B
- Калибровочный сертификат подтверждает прослеживаемость калибровки до Национальных институтов метрологии и соответствие системе
- Компакт-диск с документацией
- Один пассивный пробник на каждый аналоговый канал
- Передняя крышка
- ПО NI LabVIEW SignalExpress™ Tektronix Edition
- ПО OpenChoice® Desktop
- Руководство пользователя
- Сумка с принадлежностями
- Кабель питания
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Организуем поставки оборудования по всей стране, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Число аналоговых каналов | 4 |
| Полоса пропускания | 1 ГГц |
| Время нарастания | 350 пс |
| Частота дискретизации (1 канал) | 5 Гвыб./с |
| Частота дискретизации (2 канала) | 5 Гвыб./с |
| Частота дискретизации (4 канала) | 5 Гвыб./с |
| Длина записи (1 канал) | 20 млн. точек |
| Длина записи (2 канала) | 20 млн. точек |
| Длина записи (4 канала) | 20 млн. точек |
| Продолжительность захвата с макс. частотой дискретизации | 4 мс |
| Характеристики дисплея | |
| Тип дисплея | Жидкокристаллический цветной TFT дисплей с диагональю 10,4 дюйма (264 мм) |
| Разрешение | 1024 пикселей по горизонтали × 768 пикселей по вертикали (XGA) |
| Интерполяция | Sin(x)/x |
| Представление сигналов | Векторы, точки, переменное послесвечение, бесконечное послесвечение |
| Координатная сетка | Полная, сетка, перекрестие, рамка, IRE и мВ |
| Формат | YT и одновременно XY/YT |
| Максимальная скорость захвата | > 50 000 осциллограмм в секунду |
| Источник питания | |
| Напряжение | от 100 до 240 В ±10 % |
| Частота | от 50 до 60 Гц ±10% (от 100 до 240 В ±10 %) 400 Гц ±10% (115 В ±13 %) |
| Потребляемая мощность | Не более 225 Вт |
| Габариты и масса | |
| Высота | 229 мм |
| Ширина | 439 мм |
| Глубина | 147 мм |
| Масса нетто | 5 кг |
| Масса брутто | 10,7 кг |
| Конфигурация для установки в стойку | 5U |
| Зазор для охлаждения | 51 мм с левой и с задней стороны прибора |
| Условия окружающей среды | |
| Температура рабочая | от 0 до +50 °C |
| Температура при хранении | от -20 до +60 °C |
| Относительная влажность рабочая | от 10 до 60 % при температуре от +40 до +50 °C от 10 до 90 % при температуре от 0 до +40 °C |
| Относительная влажность при хранении | от 5 до 60 % при температуре от +40 до +60 °C от 5 до 90 % при температуре от 0 до +40 °C |
| Высота над уровнем моря рабочая | 3000 м |
| Высота над уровнем моря при хранении | 9144 м |
| Электромагнитная совместимость | Директива совета EC 2004/108/EC |
| Безопасность | UL61010-1:2004, CAN/CSA-C22.2 No. 61010.1: 2004 Директива по низковольтному оборудованию 2006/95/EC и EN61010-1:2001, МЭК 61010-1:2001, ANSI 61010-1-2004, ISA 82.02.01 |
