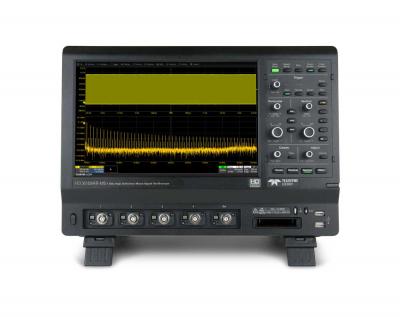

Осциллограф смешанных сигналов HDO6054AR-MS
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Осциллограф HDO6054AR-MS.
Особенности и преимущества:
- 4 аналоговых канала
- Полосы пропускания: 500 МГц
- Разрешение АЦП: 12 бит
- Частота дискретизации: до 10 ГГц (аналоговые каналы); до 1,25 ГГц (цифровые каналы)
- Объем памяти: 50 МБ/канал, опция до 250 МБ/канал (аналоговые каналы); 50 МБ на 16 каналов, опция до 125 МБ на 16 каналов (цифровые каналы)
- Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
- Режим “Анализатор спектра” в стандартной комплектации
- Авто- и курсорные измерения, расширенные функции матанализа
- Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по последовательным протоколам)
- Возможность интеграции с пакетами MathCad, MatLab, Excel
- Программные опции: анализ мощности, цифровая фильтрация, параметры ЭМС, анализ телеком. масок и глазковых диаграмм, интерфейс пользователя
- Пользовательский интерфейс MAUI + One Touch
- Приложение LabNotebook для создания отчетов и документирования результатов
- «Открытая» платформа на базе ОС WIN 7 (64 bit)
- Большой цветной сенсорный ЖКИ (31 см)
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.
Характеристики
| Параметр | Значения |
| Канал вертикального отклонения | |
| Число каналов | 4 |
| Полоса пропускания (-3 дБ) | 500 МГц |
| Время нарастания | 700 пс |
| Ограничение полосы | 20, 200 МГц |
| Коэффициент отклонения (Коткл.) | 50 Ом: 1 мВ/дел…1 В/дел 1 МОм: 1 мВ/дел…10 В/дел |
| Погрешность установки Коткл. | ± 0,5 % |
| Входной импеданс | 1 МОм / 17 пФ или 50 Ом |
| Макс. входное напряжение | 50 Ом: 5 В ср. кв.; 1 МОм: 400 В макс. (на нагр. 1 МОм) |
| Математикая | Более 25 стандартных функций, включая БПФ (возможность отображение до 8-х графиков математики, объединение 2-х операторов) |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 20 пс/дел…1000 с/дел |
| Погрешность установки Кразв. | ≤ 1,5х10-6 |
| Режимы работы | Внутренняя и внешняя развертка (Y-T и X-Y) |
| Синхронизация | |
| Источники синхросигнала | Один из каналов, вход внеш. синхр., от сети, быстрый фронт, логический канал (при использовании модуля MS-xxx) |
| Режимы запуска развертки | Автоматический, ждущий, однократный |
| Стандартные виды синхронизации | Основная (фронт, длительность, ТВ), интеллектуальная от 500 пс (глич, рант, длительность, скорость нарастания, интервал и.т.д), по шаблону, по логической последовательности, каскадная (каскадная, по качеству, по подтвержденному первому), по результатам измерений |
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры |
| Вход внешней синхронизации | 1 МОм (± 2 %) / 17 пФ; макс. 150 В ср. кв |
| Предзапуск | 0-100% от полной длины памяти |
| Послезапуск | 0-50,000,000,000 точек |
| Диапазон внутренней синхронизации | ±4,1 делений от центра |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 12 бит (15 бит в режиме увеличения разрешения (ERES)) |
| Макс. частота дискретизации (однократный сигнал) | 2,5 ГГц |
| Эквивалентная частота дискретизации | 125 ГГц (периодический сигнал) |
| Интерполяция | Линейная, Sin X / X |
| Длина записи (стандартно) | 50 МБ/канал |
| Длина записи (опции) | Опция M: 150 МБ/канал; Опция L: 250 МБ/канал |
| Режимы сбора данных | Выборка, пик. детектор (> 1 нс); усреднение (2 / … / 512); накопление; однократный запуск |
| Автоматические измерения | |
| Количество параметров | 38 измерений |
| Режим отображения | До 8 измерений одновременно с отображением статистики и гистограмм |
| Дополнительные возможности | |
| Интерфейсы | Ethernet-10/100BaseT, USB (6), RS-232, SVGA, DVI, HDMI; Опции: GPIB |
| Расширенный запуск развертки | Выбросы, импульсы, огибающая, логические условия |
| Декодирование сигналов низкоскоростных шин данных | Опция синхронизации и декодирования сигналов шин USB2, DigRF V4, ARINC 429, I2C, SPI, UART, RS232, CAN, FlexRay, LIN, MIL-STD-1553, AudioBus, DigRF 3G, MIPI D-PHY CSI-2 |
| Режим WaveScan | Поиск аномалий по захваченному сигналу – 20 параметров сигнала |
| Режим WaveStream | Скорость обновления экрана до 8000 раз в секунду |
| Режим TriggerScan | Регистрация редких событий – по 22 событиям |
| Общие данные | |
| ЖК-дисплей | TFT сенсорный экран 31 см с технологией multi-touch, (WXGA), разрешение 1280 x 800 |
| Напряжение питания | 120…240 В (± 10 %), 45…66 Гц (автовыбор) |
| Габаритные размеры | 292 х 399 х 131 мм |
| Масса | 5,9 кг |
