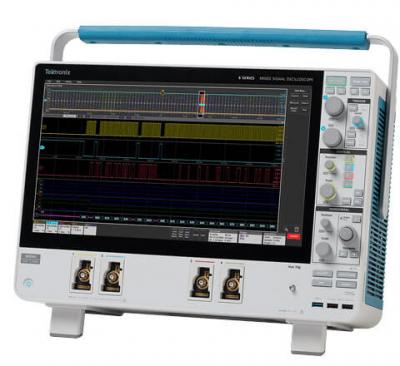

Прибор с возможностью расширения полосы пропускания от 1 ГГц до 8 ГГц может обеспечить диагностику и проверку имеющихся и будущих высокоскоростных устройств. Измерения выполняются с высокой точностью, низким уровнем шумов и частотой дискретизации 25 Гвыб/с на канал, при этом частота дискретизации не ухудшается при переключении каналов.

Самый низкий уровень шума при высокой чувствительности:

Изучение ранее неразличимых сигналов.

• Самый низкий уровень шумов на входе получен за счёт новых входных специализированных ИС TEK061.
• Разрешение 12 бит при полосе 4 ГГц с повышением до 16 бит при полосе 200 МГц

Узнайте 6 причин для выбора осциллографа MSO Серии 6:

• Производительность – полоса пропускания / частота дискретизации
• Низкий шум / высокое разрешение
• Уникальный интерфейс пользователя
• Измерения и анализ
• Универсальность пробников
• Обновления и дополнения

Упрощение расширенных измерений и анализа:

Простое и быстрое определение характеристик джиттера в сигналах последовательных шин и тактовых импульсах с частотой несколько ГГц. Введение статистических методов в повседневные операции при помощи встроенных расширенных измерений. Например, можно использовать одну и ту же операцию перетаскивания для анализа джиттера или расширенного анализа систем питания при часто повторяющихся измерениях времени нарастания и среднеквадратического значения.

• Расширенный анализ дрожания фазы
• Расширенный анализ электропитания
• Отладка и анализ памяти
• Тестирование высокоскоростных последовательных устройств на соответствие стандартам
• Автоматические измерения и анализ тенденций
• Просмотр спектра на экране частотного домена

Пробники как залог точности измерения сигнала:

Полную универсальность прибора обеспечивают четыре входа FlexChannel®. Измерения осуществляются при помощи входящих в поставку пробников с коэффициентом ослабления 10x и полосой 1 ГГц. Для измерений можно использовать активные несимметричные или дифференциальные пробники, либо новые пробники TriMode, объединяющие в себе функции двух вышеперечисленных. Число исследуемых сигналов можно увеличить путём подключения на каждый вход пробника TLP058, превращающего один канал в 8 цифровых, и использования до 32 цифровых каналов.

• Входная нагрузка 1 МОм и 50 Ом
• Четыре пассивных пробника с полосой 1 ГГц и низкой нагрузкой, входящие в комплект поставки
• Новые пробники TriMode серии TDP7700 с полосой пропускания 4, 6 и 8  ГГц
• Новые несимметричные и дифференциальные пробники TAP4000 и TDP4000 с полосой пропускания 4 ГГц

Комплект поставки:

• 4 пассивных пробника TPP1000 с низкой ёмкостью, полоса пропускания 1 ГГц
• Гарантия 1 год на пробники, включенные в комплект поставки
• Гарантия 3 года на прибор
• Мышь, шнур питания и передняя крышка с присоединенной сумкой для принадлежностей
• В печатном руководстве по установке описаны меры техники безопасности и основные операции
• Полная интегрированная справка в Интернете
• Отслеживаемый сертификат

------------------------------------------------
