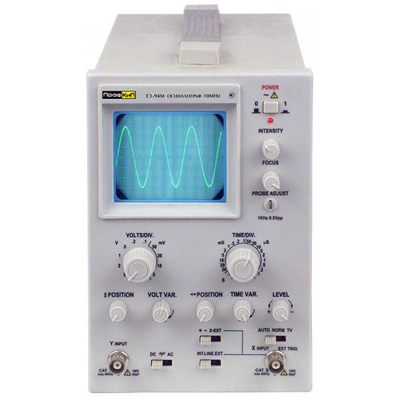

Осциллограф универсальный ПРОФКИП С1-94М
Госреестр (ГРСИ): не указано
Осциллограф универсальный ПРОФКИП С1-94М предназначен для исследования формы периодических электрических сигналов путем визуального наблюдения и измерения амплитуд в диапазоне от 0 МГц до 10 МГц.
Простота в обращении и высокая надежность делают осциллограф универсальный ПРОФКИП С1-94М идеальным прибором с превосходными характеристиками для широкого спектра измерений, необходимых в исследованиях, производстве, в сфере образования и во многих других сферах применения. и рекомендован при комплектации лабораторий и классов учебных учреждений.
Отличительные особенности:
- Количество каналов: 1
- Полоса пропускания: 0 МГц … 10 МГц
- ЭЛТ: круглая, 3 дюйма (8 х 10 дел, 1 дел = 6 мм)
- Чувствительность: 5 мВ /дел
- ТВ-синхронизация, режим X-Y
- Простота в эксплуатации
- Высокая стабильность
Комплект поставки:
- Осциллограф универсальный ПРОФКИП С1-94М
- Делитель
- Кабель питания
- Руководство по эксплуатации
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Параметры |
Значения |
|
Электронно-лучевая трубка (ЭЛТ) |
|
|
Тип |
круглая, 3 дюйма |
|
Экспозиционная площадь |
8 х 10 дел (1 дел = 6 мм) |
|
Ускоряющее напряжение |
1.3 кВ |
|
Канал вертикального отклонения |
|
|
Чувствительность |
5 мВ /дел … 5 В /дел ±3% |
|
Полоса пропускания (-3 дБ) |
0 МГц … 10 МГц (открытый вход) 10 Гц … 10 МГц (закрытый вход) |
|
Входной импеданс |
1 МОм ±3% /30 пФ ±5 пФ |
|
Вход усилителя |
открытый (DC), закрытый (АС), заземленный (GND) |
|
Максимальное входное напряжение |
400 В |
|
Регулировка коэффициента |
2.5:1 |
|
Канал горизонтального отклонения |
|
|
Коэффициент развертки |
0.1 мкс /дел … 0.1 с/дел ±3% |
|
Регулировка коэффициента |
2.5:1 |
|
Синхронизация |
|
|
Режим |
автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV) |
|
Источник синхронизации |
внутренний (INT), сеть (LINE), внешний (EXT) |
|
Полярность синхронизации |
«+» или «-» |
|
Чувствительность |
1 дел (INT) 0.3 В (EXT) 2 дел (TV) |
|
Внешний вход синхронизации |
|
|
Входной импеданс |
1 МОм ±3% /25 пФ ±5 пФ |
|
Максимальное входное напряжение |
160 В |
|
Режим X-Y |
|
|
Чувствительность |
0.5 В /дел (X) 5 мВ /дел … 5 В /дел (Y) |
|
Частотный диапазон (-3 дБ) |
0 МГц … 1 МГц (DC) 10 Гц … 1 МГц (AC) |
|
Сдвиг фазы |
≤ 3° (50 кГц) |
|
Калибратор |
|
|
Форма сигнала |
положительный меандр |
|
Частота |
1 кГц ±2% |
|
Выходное напряжение |
0.5 Впик-пик ±2% |
|
Общие характеристики |
|
| Питание |
110 В … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2 Гц, 60 Гц ±2 Гц |
| Габариты | 130х190х280 мм |
| Вес | 3 кг |
