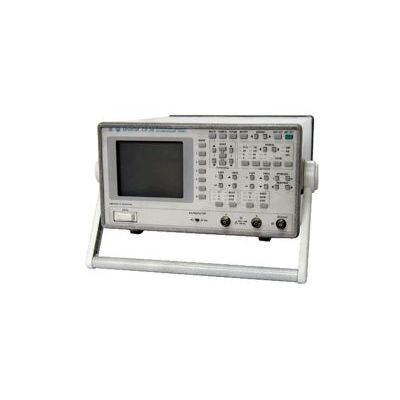

Осциллограф запоминающий цифровой двухканальный С8-38
Госреестр (ГРСИ): не указано
Осциллограф регистрирует однократные сигналы с максимальной частотой выборки 100 Мвыб/сек на канал и периодические до 5 Гвыб/сек.
Осуществляя цифровую обработку и запоминание сигналов, С8-38 значительно облегчает наблюдение переходных процессов, медленно меняющихся и одиночных событий. Широкие функциональные возможности включают: автопоиск периодических сигналов в диапазоне от 100 Гц до 90 МГц, хранение в памяти до 4х сигналов, отображение одновременно до 4х осциллограмм (2 сигнала в реальном времени и 2 сигнала, записанных в цифровую память), пред- и послезапуск, режим усреднения и накопления данных. Осциллограф обеспечивает автоматические измерения следующих параметров: амплитуда импульсов, размах сигнала, среднеквадратическое значение периодического сигнала, период, частота, длительность импульсов, время нарастания и спада импульсов. Передвижные маркеры позволяют измерить любой участок сложного сигнала по вертикали и горизонтали (дельта-измерения). Встроенная энергонезависимая память сохраняет режимы предыдущего сеанса работы, установленные до отключения прибора от сети питания. Позволяет работать с полным TV-сигналом любой формы.
Отличительные особенности С8-38:
- Обработка сигнала, зарегистрированного в памяти
- Диагностика основных функциональных узлов измерения
- Хранение в памяти не менее 4х сигналов
- Режим усреднения для периодического сигнала
- Выделение заданной строки из TV сигнала на канал
- Автоматические и курсорные измерения
- Режим накопления
- Частота дискретизации 100 Мвыб/с
- Интерфейс RS 232C
- Встроенный VGA - монитор
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Параметр | Значение |
| Вертикальное отклонение | |
| Число каналов | 2 |
| Полоса пропускания: для периодических сигналов для однократных сигналов |
100 мГц 10 МГц |
| Коэффициенты отклонения | 5 мВ/дел-5 В/дел (шаг 1-2-5) |
| Погрешность амплитудных измерений | ≤ 2,5% |
| Время нарастания ПХ | ≤ 3,5 нс |
| Входной импеданс | 1 МОм, 25 пФ |
| Входное напряжение: максимальное с делителем 1:10 |
80 В 250 В |
| Горизонтальное отклонение | |
| Коэффициенты развёртки | 5 нсек/дел-10 сек/дел (шаг 1-2-5) |
| Погрешность временных измерений | ≤ 1, 5% |
| Частота дискретизации: для однократных сигналов для периодических сигналов |
100 Мвыб/с на канал 10 Гвыб/с на канал |
| Объём памяти | 32 К x канал |
| Режимы развёртки | автоматический, ждущий, однократный от 0,5 мкс/дел до 10 c /дел, по заданной TV-строке |
| Синхронизация | Внутренняя, внешняя, от сети, по заданной TV -строке |
| Режимы сбора данных: Автоматическая установка размеров изображения по вертикали и горизонтали (автопоиск) для периодических сигналов, предпослезапуск не менее 64 экранов на всех развёртках, режим усреднения и накопления, хранение в памяти до 4х сигналов, запись и хранение однократных сигналов с возможностью масштабирования |
|
| Цифровые измерения: Измерения между маркерами (дельта-измерения), автоматическое измерение: амплитуды импульсов с плоской вершиной, размаха сигнала, среднего и среднеквадратического значения периодического сигнала, периода и частоты периодического сигнала, длительности импульса на уровне 0,5, времени нарастания и спада импульсов между уровнями 0,1-0,9 |
|
| Вывод данных: VGA-монитор, отображение одновременно до 4х осциллограмм (2 сигнала записываемых в цифровую память и 2 сигнала записанных ранее), отображение сигналов записанных в память с линейной или синусоидальной интерполяцией, отображение текущих сигналов точками или векторами |
|
| Общие характеристики | |
| Встроенный калибратор | "меандр" (1000±3) Гц, (3±0,018) В |
| Интерфейс | RS-232C |
| Дополнительные возможности: Обработка сигнала зарегистрированного в памяти, энергонезависимая память для хранения установленных режимов работы, диагностика основных функциональных узлов, раздельная программная регулировка яркости отображения сигналов, масштабных сеток и знаковой информации, программный выбор русского или английского языка для отображения знаковой информации, калибровка под управлением процессора |
|
| Тип экрана | 16ЛК-6Б |
| Размер экрана | 80x100 мм |
| Питание | (220 ±22) В, (48-63) Гц |
| Потребляемая мощность | 160 В · А |
| Габаритные размеры (HxWxD) | 166x338x381 мм |
| Масса | 8,5 кг |
| Условия эксплуатации: Рабочая температура Влажность |
5°С - 40°С 80% при 25 °С |
