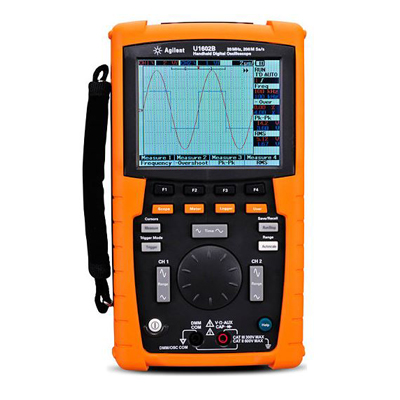

Портативный осциллограф Keysight U1602B
Госреестр (ГРСИ): не указано
Осциллограф-мультиметр Keysight U1602B предназначается для для исследования формы и измерений амплитудных и временных параметров электрических сигналов, а также для измерения в режиме "мультиметр" параметров электрических цепей постоянного и переменного тока, определения работоспособности полупроводниковых диодов, тестирования электрических цепей на непрерывность.
Этот полнофункциональный двухканальный осциллограф со встроенным цифровым мультиметром и регистратором данных предназначен для качественной диагностики неисправностей в полевых условиях.
Особенности и преимущества:
- Простая регистрация выбросов благодаря гибкой системе запуска и высокой частоте дискретизации 200 Мвыб/с
- Отображение мельчайших деталей благодаря глубокой памяти 125 кБ на канал, функции масштабирования и большому 4½-дюймовому цветному ЖК-дисплею
- Быстрый анализ параметров сигналов с помощью математических функций
- Простое документирование результатов через стандартный интерфейс USB 2.0
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.
Характеристики
| Параметр | Значения |
| Полоса пропускания | 20 МГц |
| Частота дискретизации | 200 Мвыб./с при чередовании каналов 100 Мвыб./с на всех каналах |
| Глубина памяти | 125 Кб на канал |
| Число каналов | 2 |
| Коэффициент отклонения | 5 мВ/дел. – 100 В/дел. |
| Погрешность установки напряжения смещения | ±0,1 дел., ±2,0 мВ, ±0,5 % |
| Коэффициент развертки | U1602B: от 50 нс/дел. до 50 с/дел. |
| Смещение/динамический диапазон | ±5 делений |
| Входной импеданс | 1 МОм, параллельная емкость <20 пФ |
| Погрешность курсорных измерений | ±3 % от отсчета, ±0,4 % от ширины экрана |
| Режимы сбора данных | |
| Нормальный | Отображение собранных данных на экране в реальном времени |
| С усреднением | Число усреднений 2, 4, 8, 16, 32, 64, 128 или 256 |
| С обнаружением пиков | Захват глитчей длительностью до 10 нс (на развертке <5 мкс/дел.) |
| Режимы запуска | |
| По перепаду | Запуск по положительному или отрицательному перепаду сигнала в любом канале |
| По ТВ сигналу | Запуск по стандартному сигналу NTSC, PAL или SECAM |
| По длительности импульса | Запуск по импульсу, длительность которого больше, равно или меньше заданной (от 200 нс до 10 с) |
| По кодовому слову | Запуск по началу кодового слова, составленного из комбинации высоких, низких уровней и положительных или отрицательных перепадов на любом из каналов |
| Виды весовых функций (окно) | Rectangular (прямоугольная), Хэннинга, Хэмминга, Блэкмана-Харриса |
| Отображение амплитуды | Варианты: 1 дБ/дел., 2 дБ/дел., 5 дБ/дел. или 10 дБ/дел. |
| Напряжение постоянного тока | До 600В |
| Напряжение переменного тока | До 600В |
| Сопротивление | До 60 MОм |
| Емкость | До 300 мкФ |
| Испытание диодов | До 1В |
| Число отсчетов | 6000 |
| Дисплей | 4,5-дюймовый цветной LCD |
| Интерфейс | USB 2.0 |
| Габаритные размеры | 24,1 х 13,8 х 6,6 см |
| Вес | 1,5 кг |
