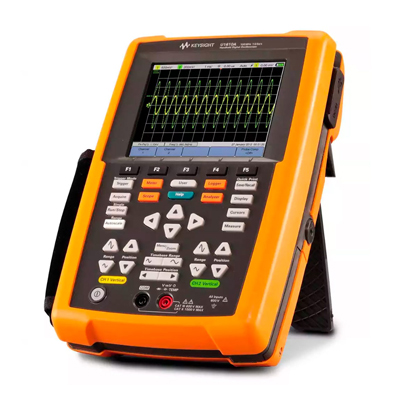

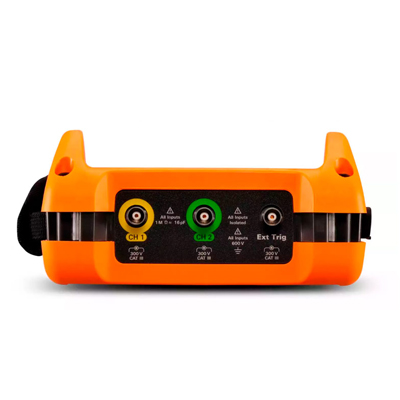

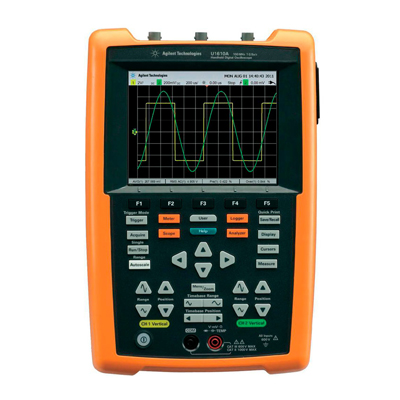

Портативный осциллограф Keysight U1610A
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Ручной осциллограф, 100 МГц, 2 аналоговых канала Keysight U1610A. U1610A и U1620A – это первые в мире ручные осциллографы с дисплеем VGA. Они имеют полосу пропускания 100/200 MГц и два канала с изоляцией CAT III, 600В, позволяющих выполнять измерения незаземленным прибором. Благодаря частоте дискретизации 2 Гвыб/с и глубине памяти 2 Mвыб, они способны захватывать больше осциллограмм таких сигналов, как импульсы с ШИМ, броски пускового тока, переходные процессы, формы тока и напряжения при пуске электродвигателя. Дисплей размером как у настольного прибора и два окна увеличения позволяют легко обнаруживать проблемные участки и увеличивать их для более детального анализа. С их помощью вы сможете легко обнаруживать глитчи в просматриваемом сигнале.
Особенности и преимущества:
- Полоса пропускания 100 MГц, два изолированных канала
- Жидкокристаллический 5,7-дюймовый TFT дисплей VGA с тремя переключаемыми режимами отображения (в помещениях, вне помещений и ночной)
- Глубина памяти 2 Mвыб и частота дискретизации 2 Гвыб/с позволяют детально анализировать захваченные глитчи
- Цифровой мультиметр с диапазоном отображаемых значений до 10000
- Изоляция между каналами: защита от перенапряжения CAT III, 600В
- Возможность регистрации данных на ПК
- Пользовательский интерфейс с 10 языками по выбору
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.
Характеристики
| Параметр | Значение | ||||
| U1610A | U1620A | ||||
| Полоса пропускания (–3 дБ)1 | 100 МГц | 200 МГц | |||
| Погрешность усиления по постоянному току1 | ±4 % от полной шкалы | ||||
| Полная шкала эквивалентна 8 делениям | |||||
| Погрешность установки двойного курсора1 | ±Погрешность усиления по пост. току +0,4 % полной шкалы (~1 младший разряд) ±4 % полной шкалы ±0,4 % полной шкалы (~1 младший разряд) |
||||
| АЦП | |||||
| Максимальная частота дискретизации - Одноканальный режим - Двухканальный режим |
1 Гвыб/с с чередованием 500 Mвыб/с на канал |
2 Гвыб/с с чередованием 1 Гвыб/с на канал |
|||
| Максимальная глубина памяти осциллограмм - Одноканальный режим - Двухканальный режим |
120 Kточек/канал (с чередованием) 60 Kточек/канал |
2 Мточек/канал (с чередованием) 1 Мточек/канал |
|||
| Вертикальное разрешение | 8 бит | ||||
| Обнаружение пиковых значений | >10 нс | >5 нс | |||
| Усреднение | Выбирается от 2 до 8192 с шагом, соответствующим степени числа 2 | ||||
| Фильтр | Ограничение полосы до 10 кГц и 20 МГц | ||||
| Интерполяция | (Sin x)/x | ||||
| Система вертикального отклонения | |||||
| Аналоговые каналы | Канал 1 и канал 2 с одновременным захватом | ||||
| Расчетное время нарастания импульса | 3,50 нс (тип.) | 1,75 нс (тип.) | |||
| Чувствительность по вертикали | От 2 мВ/дел до 50 В/дел | ||||
| Защита от перенапряжения | CAT III, 600В ср.кв. (с пробником 10:1) | ||||
| CAT III, 300В ср.кв. (с пробником 1:1) | |||||
| Диапазон смещения положения осциллограммы | ±4 дел | ||||
| Динамический диапазон | ±8 дел | ||||
| Входной импеданс и емкость | 1 MОм ±1 % ≈ 22 пФ ±3 пФ | ||||
| Связь по входу | По постоянному току и по переменному току | ||||
| Предельная полоса пропускания | 10 кГц и 20 МГц (по выбору) | ||||
| Изоляция между каналами (с одинаковой вертикальной чувствительностью) | CAT III, 600В | ||||
| Пробники | U1560-60002, пассивный пробник 1:1 | ||||
| U1561-60002, пассивный пробник 10:1 | |||||
| U1562-60002, пассивный пробник 100:1 | |||||
| Коэффициент ослабления пробника | 1x, 10x, 100x | ||||
| Развязка | 5 Впик-пик, 1 кГц | ||||
| Собственный шум (тип.) | 5 % от полной шкалы или 8 мВ (в зависимости от того, что больше) | ||||
| Погрешность вертикального отклонения по постоянному току | ±0,1 % от деления ±2 мВ ±1,6 % величины отклонения | ||||
| Погрешность установки одиночного курсора | ±Погрешность усиления по постоянному току + Погрешность вертикального отклонения по постоянному току + 0,2 % полной шкалы (~1/2 младшего разряда) | ||||
| ±4 % полной шкалы ±0,1 дел. ±2 мВ ±1,6 % величины отклонения + 0,2 % полной шкалы (~1/2 младшего разряда) | |||||
| Система горизонтального отклонения | |||||
| Скорость развертки | От 5 нс/дел до 50 с/дел | От 2 нс/дел до 50 с/дел | |||
| Разрешение | 100 пс для 5 нс/дел | 40 пс для 2 нс/дел | |||
| Точность синхронизации | 25 х 10-6 | ||||
| Точка отсчета | Слева, в центре, справа | ||||
| Диапазон опережения запуска | 1 ширина экрана или 120 мс (в зависимости от того, что меньше) | 1 ширина экрана или 1 мс (в зависимости от того, что меньше) | |||
| Диапазон задержки запуска | От 50 мс до 500 с | От 20 мс до 500 с | |||
| Разрешение измерения интервалов времени | 100 пс для 5 нс/дел | 40 пс для 2 нс/дел | |||
| Погрешность измерения интервалов времени | В одном канале: ±0,0025 % показания ±0,17 % ширины экрана ±60 пс | ||||
| Между каналами: ±0,0025 % показания ±0,17 % ширины экрана ±120 пс | |||||
| Режимы горизонтальной развертки | Основной, увеличение, XY, с прокруткой | ||||
| Горизонтальное панорамирование и увеличение | Два окна увеличения | ||||
| Система запуска | |||||
| Источник сигнала запуска | Канал 1, канал 2, внешний | ||||
| Виды запуска | Нормальный, однократный, автоматический | ||||
| Режимы запуска | По перепаду, длительности импульса, видеосигналу, n-ному перепаду, сигналам шин CAN и LIN | ||||
| Автоматическое масштабирование | Находит и отображает активные каналы, устанавливает тип запуска по перепаду в канале с наибольшим номером и устанавливает такую вертикальную чувствительность, чтобы при выбранной скорости развертки на экране помещалось приблизительно 2 периода | ||||
| Необходимые условия: напряжение >10 мВпик-пик, коэффициент заполнения 0,5 %, частота >50 Гц | |||||
| Упреждение | От 60 нс до 10 с | ||||
| Диапазон | ±6 дел от середины экрана | ||||
| Чувствительность | ≥10 мВ/дел: 0,5 дел | ||||
| <10 мВ/дел: более 1 дел или 5 мВ | |||||
| Погрешность по уровню | ±0,6 дел | ||||
| Режим входа | Связь по переменному току (~10 Гц), связь по постоянному току, подавление НЧ (~35 кГц), подавление ВЧ (~35 кГц) | ||||
| Внешний запуск - Входной импеданс и емкость - Защита от перенапряжения - Диапазон - Полоса пропускания |
1 МОм ≈ 10 пФ CAT III, 300 Вср. кв Связь по постоянному току: уровень запуска ±5В 100 МГц |
||||
| Измерительная система | |||||
| Автоматическое измерение | Задержка, скважность отрицательных и положительных импульсов, время спада и нарастания, частота, период, фазовый сдвиг, максимальный и минимальный периоды, ширина положительных и отрицательных импульсов, крест-фактор, амплитуда, вершина, основание, среднеквадратическое, среднее и среднее за период значения, основание, максимум, минимум, передний и задний глитчи, стандартное отклонение, значение, активная, реактивная и полная мощность, коэффициент мощности, переменный ток (с U1583B/1146A), постоянный ток (с 1146A) | ||||
| Математические функции осциллографа | Канал 1 + Канал 2, Канал 1 – Канал 2, Канал 2 – Канал 1, Канал 1 × Канал 2, Канал 1/Канал 2, Канал 2/Канал 1, d/dt(Канал 1), d/dt(Канал 2), ∫(Канал 1)dt, ∫(Канал 2)dt, БПФ | ||||
| Измерение по курсорам | ΔV: разность напряжений между курсорами | ||||
| ΔT: разность времени между курсорами | |||||
| Число точек БПФ | 1024 | ||||
| Весовые функции | Прямоугольник, Хеннинг, Хемминг и Блэкман-Харрис, плоское | ||||
| Дисплей | |||||
| Дисплей | 5,7 дюймов цветной ЖК VGA (считывание на солнце) | ||||
| Разрешение | Область отображения VGA: 640 х 480 пикс. | ||||
| Функции управления | Векторный режим вкл/откл., интерполяция sin x/x вкл/откл, постоянное послесвечение вкл/откл, яркость подсветки, цветовая схема, очистка дисплея | ||||
| Часы реального времени | Дата и время (настраиваемые) | ||||
| Язык | 10 языков по выбору | ||||
| Встроенная система подсказки | Вызывается нажатием кнопки “Help” | ||||
| Хранение данных | |||||
| Сохранение и вызов из энергонезависимой памяти | Во внутренней памяти может быть сохранено до 10 осциллограмм и конфигураций настроек | ||||
| Порт и форматы | Полноскоростной хост-порт USB 2.0 | ||||
| Форматы изображений: .bmp (8 бит, 24 бит) и .png (24 бит) | |||||
| Формат данных: .csv | |||||
| Ввод/вывод | Полноскоростной хост-порт USB 2.0, полноскоростной ведомый порт USB 2.0 | ||||
| Поддерживаемые языки печати | PCL 3 GUI, PCL 5 Enhanced, PCL 5 Color, PCL 6 | ||||
| Примечание: 1 «1» - указывает на гарантируемые значения, все остальные значения – типовые. Приведенные значения действительны после 30-минутного прогрева и в пределах ±10 °C от температуры калибровки | |||||
| Максимальное входное напряжение | |||||
| Непосредственная подача на вход каналов 1 и 2 (пробник 1:1) | 300 Вср. кв. CAT III | ||||
| Подача на вход каналов 1 и 2 (пробник 10:1) | 600 Вср. кв. 1 CAT III, 1000 Вср. кв. 1 CAT III | ||||
| Подача на вход каналов 1 и 2 (пробник 100:1) | 600 Вср. кв 1 CAT III, 1000 Вср. кв. 1 CAT III, 3540 Вср. кв. 1 CAT I | ||||
| Вход мультиметра | 600 Вср. кв. CAT III, 1000 Вср. кв. CAT III | ||||
| Вход осциллографа | 300 Вср. кв. CAT III | ||||
| Частота тока | 50-60 Гц (синусоидальный пер. ток), 0 Гц (пост. ток) | ||||
| Изоляция каналов | |||||
| Между любым входом и землей | 600 Вср. кв. CAT III | ||||
| Примечание: 1 - более подробные характеристики смотрите в документации на пробник | |||||
| Характеристики цифрового мультиметра | |||||
| Погрешность | ±(% показания + число единиц младшего разряда) при 23 °C ±5 °C и относительной влажности воздуха <80 % | ||||
| Характеристики режима измерения переменного напряжения | Указаны для связи по переменному току и действительны в пределах от 5 % до 100 % диапазона измерений | ||||
| Температурный коэффициент | 0,1 × (указанная погрешность)/°C (в диапазоне 0 - 18 °C или 28 - 50 °C) | ||||
| Коэффициент ослабления синфазного сигнала (CMRR) | Более 90 дБ при постоянном токе и переменном токе 50/60 Гц ±0,1 % (несимметричная нагрузка 1 кОм) | ||||
| Коэффициент подавления помех от сети питания (NMRR) | Более 60 дБ при переменном токе 50/60 Гц ±0,1 % | ||||
| Максимальное показание | 10000 с автоматической индикацией полярности | ||||
| Защита от перенапряжения 1 | CAT II, 1000В или CAT III, 600В | ||||
| Функция | Диапазон | Разрешение | Погрешность | Входной импеданс (номинальный) | Измерительный ток |
| Постоянное напряжение | 100,00 мВ 2 | 0,01 мВ | 0,1 % + 5 | >1 ГОм | - |
| 1000,0В | 0,1 мВ | 0,09 % + 5 | 11,11 МОм | ||
| 10,000В | 0,001В | 0,09 % + 2 | 10,10 МОм | ||
| 100,00В | 0,01В | 10,01 МОм | |||
| 1000,0В 3 | 0,1В | 0,15 % + 5 | |||
| Переменное напряжение | 100,00 мВ | 0,01 мВ | 1 % + 5 (40 Гц – 2 кГц) | >1 ГОм | - |
| 1000,0 мВ | 0,1 мВ | 1 % + 5 (40 – 500 Гц) | 10,00 МОм | ||
| 2 % + 5 (500 Гц – 1 кГц) | |||||
| 10,000В 100,00В |
0,001В 0,01В |
1 % + 5 (40 – 500 Гц | |||
| 2 % + 5 (500 Гц – 1 кГц) | |||||
| 2 % + 5 (1 – 2 кГц) | |||||
| 1000,0В 3 | 0,1В | 1 % + 5 (40 – 500 Гц) | |||
| 1 % + 5 (500 Гц – 1 кГц) | |||||
| Переменное + постоянное напряжение | 100,00 мВ 2 | 0,01 мВ | 1,1 % + 5 (40 Гц – 2 кГц) | >1 ГОм | - |
| 1000,0 мВ | 0,1 мВ | 1,1 % + 10 (40 – 500 Гц) | 10,00 МОм | ||
| 2,1 % + 10 (500 Гц – 1 кГц) | |||||
| 10,000В 100,00В |
0,001В 0,01В |
1,1 % + 7 (40 – 500 Гц) | |||
| 1,1 % + 7 (500 Гц – 1 кГц) | |||||
| 2 % + 5 (1 – 2 кГц) | |||||
| 1000,00 В 3 | 0,1В | 1,2 % + 10 (40 – 500 Гц) | |||
| 1,2 % + 10 (500 Гц – 1 кГц) | |||||
| Проверка диодов 4 | 1В | 1В | 0,3 % + 2 | - | ~0,5 мА |
| Мощность зуммера <50 мВт | |||||
| Однотонный сигнал выдается при прямом падении напряжения на диоде или p-n переходе от 0,3В до 0,8В 5 | |||||
| Защита от перегрузки: 1000 Вср.кв. для к.з. <0,3 A | |||||
| Напряжение в открытом состоянии: <+2,8В постоянного тока | |||||
| Проверка целостности электрической цепи 4 | Непрерывный сигнал зуммера при сопротивлении <10 Ом 5 | ||||
| Сопротивление | 1000,00 Ом 6 | 0,1 Ом | 0,3 % + 3 | - | 0,5 мА |
| 10,000 кОм 6 | 0,01 кОм | 50 мкА | |||
| 1000,0 кОм | 0,1 кОм | 4,91 мкА | |||
| 10,000 MОм | 0,001 MОм | 447 нА | |||
| 100,00 MОм | 0,01 MОм | 0,8 % + 3 | 112 нА | ||
| 100,00 MОм 7 | 0,01 MОм | 1,5 % + 3 | 112 нА | ||
| Емкость | 1000,0 нФ | 0,1 нФ | 1,2 % + 4 8 | - | - |
| 10,000 мкФ | 0,001 мкФ | ||||
| 100,00 мкФ | 0,01 мкФ | ||||
| 1000,0 мкФ | 0,1 мкФ | 2 % + 4 8 | |||
| 10,000 мФ | 0,001 мФ | ||||
| Примечание: 1 - Измерять напряжения до 600В CAT III разрешается только заземленным прибором 2 - Если сигнал на вход не подается, то на дисплее отображается уровень шумов благодаря высокому сопротивлению на входе 3 - Измерять напряжения до 1000В разрешается только незаземленным прибором 4 - «4» указывает на типовые значения, все остальные значения – гарантируемые 5 - Характеристики измеряемой цепи 6 - Погрешность указана при условии выполнения установки нуля, исключающей влияние измерительного кабеля и теплового эффекта 7 - При относительной влажности <60 %. Для сопротивления >50 MОм указанная погрешность умножается на температурный коэффициент 0,15 8 - Погрешность указана для пленочных конденсаторов или более стабильных. Измерения выполняются в режиме «Relative» Для измерения температуры компания Keysight рекомендует использовать адаптер U1586B |
|||||
| Параметр | Значение | ||||
| Характеристики регистратора данных | |||||
| Регистратор данных осциллографа и счетчика | |||||
| Разрешение | 1 – 86400 с/точка (86400 с = 1 сут) | ||||
| Длительность записи | 8 суток | ||||
| Глубина памяти | 691200 точек | ||||
| Режим записи | Непрерывный (разрешение будет изменяться по мере истечения времени) | ||||
| Частота выборки | 1 выб/с | ||||
| Общие характеристики | |||||
| Адаптер питания | Напряжение электросети: 100 – 240 В, 50/60 Гц, 1,6 A пер. тока | ||||
| Выходное напряжение: 15В, 4 A пост. тока | |||||
|
Входное напряжение: 15В, 4 A пост. тока, категория монтажа II |
|||||
| Аккумуляторная батарея | Литиево-ионная АКБ 10,8В | ||||
| Время работы: до 3 ч | |||||
| Условия эксплуатации | |||||
| Температура | От 0 до +50 °C (при питании от АКБ) | ||||
| От 0 до +40 °C (при питании от адаптера) | |||||
| Относительная влажность | От 0 до 80 % (от 0 до 35 °C) | ||||
| От 0 до 50 % (от 35 до 40/50 °C) | |||||
| Высота над уровнем моря | 2000 м | ||||
| Степень загрязнения | 2 | ||||
| Условия хранения | |||||
| Температура | От -20 до +70 °C | ||||
| Относительная влажность | От 0 до 80 % | ||||
| Высота над уровнем моря до 15000 м | |||||
| Ударные воздействия | Испытан в соответствии с МЭК 60068-2-27 | ||||
| Вибрация | Испытан в соответствии с МЭК 60068-2-6, МЭК 60068-2-64 | ||||
| Соответствие стандартам безопасности | МЭК 61010-1:2001/EN 61010-1:2001 | ||||
| Канада: CAN/CSA-C22.2 No. 61010-1-04 | |||||
| США: ANSI/UL 61010-1:2004 | |||||
| Соответствие стандартам ЭМС | МЭК 61326-1:2005/EN 61326-1:2006 | ||||
| Австралия/Новая Зеландия AS/NZS CISPR 11:2004 | |||||
| Канада: ICES/NMB-001:ISSUE 4, июнь 2006 | |||||
| Степень защиты | Защита от проникновения внешних предметов и воды IP41 по МЭК 60529 | ||||
| Размеры | 183 × 270 × 65 м | ||||
| Масса | <2,5 кг | ||||
