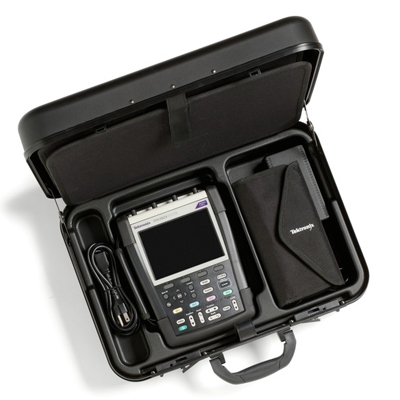

Портативный осциллограф мультиметр Tektronix THS3014-TK
Госреестр (ГРСИ): не указано
Портативный осциллограф Tektronix THS3014-T с четырьмя изолированными каналами и возможностью непрерывной работы от аккумулятора в течение 7 часов позволяет выполнять дифференциальные измерения и измерения в режиме изоляции от цепей заземления как в лаборатории, так и на объекте.
Особенности и преимущества:
- 21 вид автоматических измерений
- Математические операции с осциллограммами и анализ спектра БПФ
- Курсорные измерения напряжения (В), времени, частоты и мощности (Вт)
- Сохранение результатов измерений с помощью функции TrendPlot™
- Сравнение осциллограмм по принципу «годен-негоден»
- Автоматическая запись 100 снимков экрана
- 6-дюймовый (153 мм) яркий цветной экран
- Порты USB-хост и ведомый USB
- 7 часов непрерывной работы от батареи
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
| Параметр | Значение |
| Параметры вертикальной системы | |
| Количество каналов | 4 изолированных |
| Полоса пропускания | 100 МГц |
| Время нарастания | 3,5 нс |
| Ограничение полосы пропускания | 20 кГц, 20 МГц |
| Связь по входу | AC, DC |
| Входной импеданс | 1 МОм±1 %, 14 пФ±2 пФ |
| Коэффициент вертикального отклонения | 2 мВ/дел…100 В/дел |
| Вертикальное разрешение | 8 бит |
| Погрешность усиления постоянного напряжения | ±2,1 % |
| Максимальное входное напряжение (1 МОм) | 300 Вскз CATIII между сигнальными и опорными контактами входного BNC разъема 300 Вскз CATIII между наконечником пробника и землей прибора (стандартный пробник THP0301, 10:1) |
| Плавающий потенциал | 1000 Вскз CATII/600 Вскз CATIII между опорным контактом BNC-разъема и землей прибора |
| Горизонтальная система | |
| Максимальная частота дискретизации | 2,5 Гвыб/с (1,25 Гвыб/с - на канал) |
| Максимальная глубина записи | 10 К 30 К в режиме самописца (4 мс…2 мин/с) |
| Коэффициент развертки | 5 нс/дел...4 с/дел |
| Погрешность горизонтальной развертки | ±100 ppm + 0.04 дел |
| Система синхронизации | |
| Источник запуска | Каналы 1,2,3,4 |
| Режимы запуска | Авто, нормальный, одиночный |
| Тип связи | DC, ФВЧ, шумоподавление |
| Уровень запуска | ±4 деления |
| Тип запуска | По фронту: нарастание, спад По длительности: от 50 нс По событию: от 2 до 99 По видео: по всем строкам или по номеру строки, по четным, нечетным или всем полям NTSC, PAL, PAL Plus, SECAM сигналов С прогрессивной разверткой: 14 кГц…65 кГц |
| Режимы сбора данных | |
| Обычный режим | Сэмплирование |
| Пиковый детектор | 8 нс на развертках 5 мкс/дел…120 с/дел |
| Усреднение | 2, 4, 8, 64 выборки |
| Самописец | На развертках медленнее или равной 4 мс/дел |
| Регистратор данных | 100 кадров во внутреннюю память или USB |
| Сравнение с опорными осциллограммами | 4 |
| Измерения | |
| Курсорные измерения | Время, частота (1/T), Вольт, Ватт, время нарастания/спада |
| Автоматические измерения | 21 тип, с одновременным показом 4-х на экране V DC, V ACскз, V AC+DC, VPeak Max, VPeak Min, Peak to Peak, A DC, A AC, A AC+DC, частота, время нарастания (используя курсоры), время спада (используя курсоры), фаза (между 2-мя входами), длительность положительного импульса, длительность отрицательного импульса, коэф.заполнения положительного импульса, коэф.заполнения отрицательного импульса, dBV, dBm на 50 Ω и 600 Ω |
| TrendPlot™ запись и графическое отображение | 4 автоматических измерения |
| Математические операции | Сложение, вычитание, умножение, БПФ БПФ: окна - прямоугольное, Хамминг, Хэннинг, плоское Шкала - линейная, логарифмическая |
| Общие характеристики | |
| Дисплей | ЖК, цветной, 6 дюймов (15,3 см), разрешение 320х240, формат YT или XY |
| Сохранение | 4 опорные осциллограммы 30 осциллограмм во внутреннюю память 10 записей во внутреннюю память со 100 кадрами воспроизведения Запись в режиме самописца и TrendPlot™ 9 BMP изображений во внутреннюю память 256 BMP изображений на USB носитель |
| Входы/выходы | USB-host USB-device Компенсация пробников амплитуда 1, 225 Вп-п/частота 500 Гц |
| Питание | Батарея Li-Ion 10,8 В; перезаряжаемая |
| Время работы от батареи | 7 часов |
| Время заряда батареи | 5 часов |
| Питание сети | Напряжение 100 В…240 В AC±10 % Частота 50 Гц…60 Гц |
| Размеры | 265 х 190 х 70 мм |
| Вес | 2,2 кг (с батареей) |
