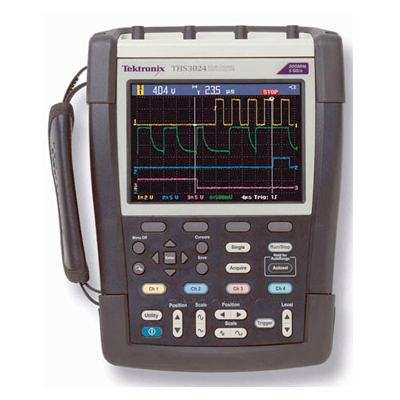

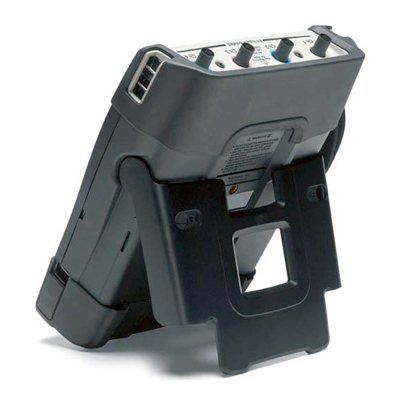

Модель

Полоса пропускания аналогового тракта

Частота дискретизации

Длина записи

Количество аналоговых каналов

THS3014

100 МГц

2,5 Гвыб/с

10 тыс точек

4

THS3014-TK

100 МГц

2,5 Гвыб/с

10 тыс точек

4

THS3024

200 МГц

5 Гвыб/с

10 тыс точек

4

THS3024-TK

200 МГц

5 Гвыб/с

10 тыс точек

4

Параметр

THS3014

THS3024

Количество гальванически развязанных каналов

4

4

Аналоговая полоса пропускания (-3 дБ)

100 МГц

200 МГц

Время нарастания сигнала

3,5 нс

1,7 нс

Аппаратное ограничение полосы пропускания

20 кГц, 20 МГц или без ограничения

Режим входа

Связь по постоянному току, связь по переменному току

Полное входное сопротивление

1 МОм ± 1 %, 14 пФ ± 2 пФ

Чувствительность по вертикали

От 2 мВ/дел. до 100 В/дел.

Разрешение по вертикали

8 бит

Погрешность усиления по постоянному току

±2,1 % от измеренного значения + (0,04 × чувствительность по вертикали) для чувствительности по вертикали 5 мВ/дел.–100 В/дел.

Макс. входное напряжение на разъеме BNC

(1 МОм) 300 Вср. кв., категория III (на входном разъеме BNC)

Макс. входное напряжение пробника (для поставляемого в комплекте пробника THP0301-X)

300 Вср. кв., кат. III между сигнальным и общим щупами пробника с делителем напряжения 10:1

Макс. напряжение относительно земли

1000 Вср. кв., кат. II/600 Вср. кв., кат. III между корпусом входного разъема BNC и землей

Положение развертки по горизонтали

±4 деления

Параметр

THS3014

THS3024

Макс. частота дискретизации

2,5 Гвыб./с (1,25 Гвыб./с, 4 кан.)

5 Гвыб./с (1,25 Гвыб./с, 4 кан.)

Максимальная длина записи (каждого канала)

10 000 точек (30 000 точек в режиме прокрутки (от 4 мс до 2 мин/дел.))

Диапазон скорости развертки

От 2 нс до 4 с

От 1 нс до 4 с

Диапазон времени задержки

1 в полноэкранном режиме (12 делений) на интервале до запуска или до 100 экранов (1200 делений) на интервале после запуска

Погрешность измерения интервала времени

±100 частей на миллион + 0,04 дел.

Масштабирование

Растяжка или сжатие по горизонтали осциллограмм, наблюдаемых в реальном времени, или ранее записанных осциллограмм

Параметр

Описание

Источник сигнала запуска

Канал 1, 2, 3 или 4. Все входы гальванически развязаны друг от друга и от земли

Основные режимы запуска

Автоматический по уровню, автоматический, нормальный и однократный

Режим входа запуска

По постоянному току, ФНЧ, с подавлением шума (понижает чувствительность)

Параметр

Описание

Внутренняя связь по постоянному току

0,5 деления от 0 до 5 МГц при >5 мВ/дел.

1 деление от 5 МГц до 200 МГц (THS3024)

1 деление от 5 МГц до 100 МГц (THS3014)

Параметр

Описание

Любой канал

±4,0 деления

Режим

Описание

По фронту

Положительный, отрицательный или знакопеременный фронт на любом входе. Режим входа: связь по постоянному току, с подавлением ВЧ и с подавление шума.

По длительности импульса

Запуск по каналу 1 по положительным или отрицательным импульсам, длительность которых >, <, = или ≠ указанному значению (с точностью 0,01 дел., мин. значение 50 нс)

По событию

Запуск по N-му событию запуска, N выбирается в диапазоне от 2 до 99

По видеосигналу

Запуск по каналу 1, по строке с заданным номером, по всем строкам или по четным, нечетным или всем кадрам сигналов NTSC, PAL, PAL Plus и SECAM

С прогрессивной разверткой

Запуск по каналу 1, по видеосигналу высокого разрешения с прогрессивной разверткой, частота строчной развертки от 14 кГц до 65 кГц

Режим

Описание

Выборка (по умолчанию)

Регистрация выборок сигнала

Обнаружение глитчей

Захват высокочастотных импульсов и случайных глитчей с длительностью порядка 8 нс при скоростях развертки от 5 мкс/дел. до 120 с/дел.

Усреднение

4 режима: по 2, 4, 8 или 64 осциллограммам

Режим прокрутки

Прокрутка осциллограмм справа налево со скоростью развертки меньше или равной 4 мс/дел.

Запись данных

Автоматическая регистрация данных для 100 экранов с отметкой даты и времени. Хранение во внутренней памяти или на USB-устройстве

Сравнение осциллограмм

Визуальное сравнение с выбираемой пользователем эталонной осциллограммой или автоматическое тестирование по маске сигналов 1-го, 2-го, 3-го и 4-го канала с регистрацией результатов

Режим

Описание

Автонастройка

Автоматическая настройка параметров вертикального и горизонтального отклонения всех каналов нажатием одной кнопки

Автоматический выбор диапазона

Непрерывная автоматическая настройка параметров системы запуска, вертикального и горизонтального отклонения всех каналов, позволяющая отслеживать изменения сигнала.

Параметр

Описание

Курсоры

Время, частота (1/Т), напряжение, мощность, время нарастания/спада по осциллограмме сигнала любого канала или результату математических операций

Автоматические измерения

21. Одновременное отображение до 4-х результатов измерений. Возможно измерение следующих параметров:

пост. напряжение, ср.кв. значение перем. напряжения, перем. напряжение с пост. составляющей, макс. пиковое напряжение, мин. пиковое напряжение, размах напряжения, пост. ток, перем. ток, перем. ток с пост. составляющей, частота, время нарастания (по курсорам), время спада (по курсорам), сдвиг фаз (между сигналами двух любых входов), длительность положительного импульса, длительность отрицательного импульса, коэффициент заполнения для положительных импульсов, коэффициент заполнения для отрицательных импульсов, напряжение в дБВ, мощность в дБм на нагрузке 50 или 600 Ом

Функция TrendPlot™

Запись и графическое отображение результатов любых 4 автоматических измерений. Данные записываются во внутреннюю память или на внешний накопитель через порт USB для последующего воспроизведения и анализа.

Параметр

Описание

Арифметические операции

Сложение, вычитание и умножение осциллограмм

БПФ

Амплитуды спектральных составляющих. Выбор линейного или логарифмического масштаба по вертикальной оси при отображении спектра БПФ, выбор окна БПФ: авто, окно Хэмминга, окно Хэннинга и откл.

Параметр

Описание

Тип

6-дюймовый (153 мм) цветной ЖК-дисплей

Разрешение экрана

320 пикселей по горизонтали на 240 пикселей по вертикали

Режимы отображения

Векторный, точечный, огибающая, регулируемое послесвечение, бесконечное послесвечение

Виды отображения сигналов

YT и XY

Параметр

Описание

Эталонные осциллограммы

В приборе сохраняются 4 эталонные осциллограммы, выбираемые пользователем

Осциллограммы

В приборе сохраняются 30 записей (по 4 осциллограммы на запись), включающих снимки экрана и соответствующие настройки

Записи

В приборе сохраняются 10 записей. Это могут быть 100 последовательных снимков экрана, данные режима прокрутки или записи результатов измерения с помощью функции TrendPlot™

Снимки экрана

Запись BMP-изображений: до 9 во внутреннюю память или до 256 на внешний накопитель USB

Синхронизация записей

Отметка текущего времени и даты на каждой записи

Порт

Описание

Хост-порт USB

Поддержка внешних накопителей с интерфейсом USB

USB-порт устройства

Разъем Mini-USB-B предназначен для обмена данными и/или управления осциллографом

Выход компенсации пробника

Выход на боковой панели

Амплитуда: 1,225 Впик-пик

Частота: 500 Гц

Замок Кенсингтона

Слот на боковой панели для стандартного замка Kensington

ПО

Описание

OpenChoice®Desktop

Предназначено для обмена данными между осциллографом серии THS3000 и ПК с ОС Windows. Передача и сохранение настроек, осциллограмм и снимков экрана

Параметр

Описание

Аккумулятор

Перезаряжаемая литий-ионная батарея с напряжением 10,8 В. Время автономной работы осциллографа 7 часов.

Время зарядки батареи

5 часов

Питание от сети

Питание через сетевой адаптер/зарядное устройство

Напряжение сети

От 100 В до 240 В переменного тока ±10 %

Частота сети

От 50 Гц до 60 Гц

Размеры

мм

дюймы

Высота

265

10,5

Ширина

190

7,5

Глубина

70

2,8

Масса

кг

фунты

Нетто (с батареей)

2,2

4,8

Поставка (базовая модель)

4,7

10,4

Поставка (модель с комплектом для транспортировки)

7,8

17,1

Параметр

Описание

Степень защиты корпуса

IP 41 согласно стандарту МЭК60529

Температура

При эксплуатации

От 0 до +40 °C (с батареей)

От 0 до +50 °C (без батареи)

При хранении

От -20 °C до +60 °C

Влажность

При эксплуатации

От 0 до 10 °C, без конденсации паров

От 10 до 30 °C при относительной влажности до 95 %

От 30 до 40 °C при относительной влажности до 75 %

От 40 °C до 50 °C при относительной влажности до 45 %

При хранении

От -20 до 60 °C, относительная влажность, без конденсации паров

Высота над уровнем моря

При эксплуатации

До 3000 м

При хранении

До 12 000 м

Устойчивость к вибрации и ударам

При эксплуатации

Вибрация (синусоидальная): макс. ускорение 3g, согласно MIL-PRF- 28800F, класс 2

Удар: макс. ускорение 30g, согласно MIL-PRF- 28800F, класс 2

При хранении

Вибрация (случайная): 0,03g2/Гц, в соответствии с MIL-PRF-28800F, класс 2

Соответствие нормативным документам

Электромагнитная совместимость

Соответствует стандартам EN 61326-1:2006, EN 61326-2-1:2006 по излучению помех и помехоустойчивости

Безопасность

Соответствует стандартам UL61010-1:2004; CAN/CSA C22.2 №. 61010.1-04; EN61010-1:2001, степень загрязнения 2; ANSI/ISA-82.02.01
