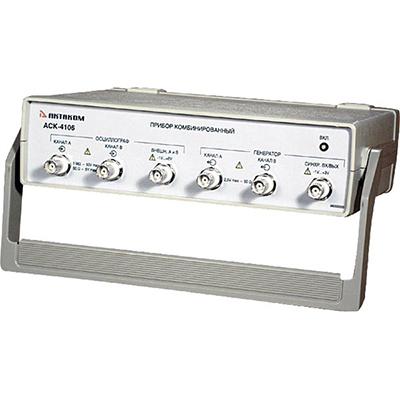

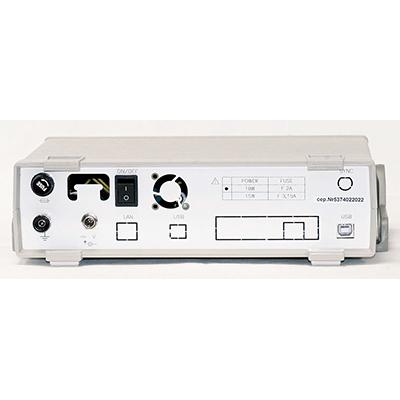

Прибор комбинированный АСК-4106
Госреестр (ГРСИ): не указано
Прибор комбинированный АСК-4106 сочетает возможности осциллографа двухканального цифрового запоминающего и генератора сигналов произвольной формы двухканального цифрового. Прибор работает совместно с компьютером по интерфейсу USB 1.1.
Прибор состоит из двух функциональных модулей: модуля двухканального цифрового запоминающего осциллографа и модуля генератора сигналов произвольной формы.
- Модуль двухканального цифрового запоминающего осциллографа предназначен для изучения сигналов от внешних устройств, их отображения на мониторе компьютера, измерения параметров сигналов и математической обработки с помощью программного обеспечения.
- Модуль генератора предназначен для выдачи сигналов произвольной формы, включая стандартные, а также задаваемые пользователем с помощью математических выражений или графически. Модули могут работать как независимо друг от друга, так и совместно под управлением соответствующего программного обеспечения.
Для обеспечения гальванической развязки прибора от ПК необходимо дополнительно приобрести модуль АСЕ-1005, который устанавливается в прибор при сборке или в сервис-центре.
Прибор применяется для наладки, ремонта, лабораторных исследований и испытаний приборов и систем, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.
ПО АКТАКОМ Oscilloscope Pro
Приложение предназначено для полнофункционального управления поддерживаемыми приборами, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.
ПО содержит следующие функции:
- Курсорные измерения по вертикали и горизонтали
- Автоматическая настройка на сигнал
- Цифровой самописец
- Установка длины предзаписи / послезаписи
- Цифровая фильтрация
- Запись/чтение данных/изображения в файл
- Произвольное масштабирование отображаемых данных,
- Дополнительный обзорный график
- Двухуровневая аварийная сигнализация в режиме цифрового самописца
- Цифровой люминофор (режим послесвечения)
- Вычисление фазового сдвига между каналами
- Режим цифрового вольтметра
- Автоматическое измерение параметров фронтов и импульсов
- Спектральный анализ (БПФ) и спектральная цифровая фильтрация сигнала
- Вычисление специальных функций
- Статистические вычисления и гистограмма распределения вероятности
- Режим управляемой эмуляции сигналов
- Встроенный калькулятор формул
ПО AKTAKOM Arbitrary Generator
Приложение предназначено для полнофункционального управления поддерживаемыми приборами, создания, редактирования и загрузки данных для генерации сигналов для двух каналов.
ПО содержит следующие функции:
- Встроенный редактор сигналов произвольной формы
- Калькулятор формул
- Внутренний/внешний запуск
- Управление синхронизацией
- Управление выходной частотой сигналов
- Управление фазовым сдвигом между сигналами
- Запись/чтение данных/изображение в файл
ПО AKTAKOM Measuring CompleX
Приложение предназначено для одновременного управления модулем осциллографа и модулем генератора, подачи испытательных сигналов на исследуемое устройство и сбора сигналов, показывающих отклик этого устройства.
ПО содержит следующие функции:
- Измерение амплитудно-частотных, амплитудных, фазо-частотных и переходных характеристик испытываемого устройства в автоматическом режиме
- Задание пользователем формы испытательных сигналов и точек траектории измерений
- Пошаговое или автоматическое прохождение траектории измерений
- Модуль вычисления спектра и импульсных параметров сигнала
- Настройка и сохранение конфигураций прибора
Комплект поставки:
- Прибор
- Блок питания
- кабель USB для соединения с ПК
- Краткое руководство по установке и паспорт
- Руководство по эксплуатации
- Программное обеспечение:
AOP Aktakom Oscilloscope Pro Программное обеспечение виртуальных осциллографов
AAG Aktakom Arbitrary Generator Программное обеспечение генератора сигналов произвольной формы
ACK-3106_SDK_Base Базовый комплект средств разработки ПО
AHP-3121_SDK_Base Базовый комплект средств разработки ПО
Aktakom AULServer Программное обеспечение AUL Сервер
AULFConverter Конвертер файлов формата AKTAKOM USB Lab
AUNLibUSB 1.2.6.0 Драйвер для виртуальных приборов USB лаборатории
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Основные параметры | |
| Параметр | Значение |
| Количество каналов с независимым АЦП | 2 (все каналы идентичны) |
| Максимальная эквивалентная частота выборок в стробоскопическом режиме | 10 ГГц |
| Максимальная частота дискретизации | 100 МГц |
| Максимальное число выборок на канал | 131072 |
| Число разрядов АЦП | 8 |
| Режимы каналов | А, В, А и В |
| Выбор режима работы осциллографа | одно-, двухканальный |
| Число отображаемых точек на экране | 100…131072 |
| Тип интерфейса ПЭВМ | USB 1.1 |
| Тип входных разъемов | BNC (CP-50) |
| Ширина линии графика | 1 пиксель |
| Выбор формы для обоих каналов | независимый |
| Максимальное число точек на канал | 131000 |
| Частота среза отключаемого фильтра нижних частот | 15 МГц ±20% |
| Максимальная тактовая частота | 80 МГц |
| Измерение параметров сигнала | |
| Двумя перемещаемыми курсорами, а также автоматическое измерение частоты и амплитуды синусоидального сигнала; размаха, длительности и периода импульсного сигнала; параметров переходной характеристики — выброса и времени нарастания. | |
| Система вертикального отклонения | |
| Параметр | Значение |
| Диапазон частот входных сигналов по уровню –3 дБ на пределах: 20 мВ/дел. … 1 В/дел. | не менее 100 МГц |
| Диапазон частот входных сигналов по уровню –3 дБ на пределах: 2 В/дел. … 10 В/дел. | не менее 70 МГц |
| Диапазон значений коэффициента отклонения при сопротивлении входа: 1 МОм | от 20 мВ/дел. до 10 В/дел. с шагом 1–2–5 |
| Диапазон значений коэффициента отклонения при сопротивлении входа: 50 Ом | от 20 мВ/дел. до 1 В/дел. |
| Пределы допускаемой основной относительной погрешности коэффициентов отклонения | ±2,5% |
| Дополнительные значения коэффициента отклонения | 2 мВ/дел., 5 мВ/дел., 10 мВ/дел. |
| Разрешение | 8 бит (256 точек на шкалу) |
| Коэффициент развязки между каналами | не менее –40 дБ во всем частотном диапазоне |
| Входной импеданс | 1 МОм ±5%, 20 пФ ±5 пФ; 50 Ом ±2% |
| Примечания к вертикальному отклонению | |
| В стробоскопическом режиме при коэффициентах развертки менее 1 мкс/дел. возможна нестабильность амплитуды отображаемого сигнала до ±2%, а также искажение формы сигнала или его отсутствие на краях собираемого буфера данных в пределах 10 нс. | |
| Максимальное входное напряжение не более двукратного превышения полной шкалы для каждого предела, но не более 100 В пикового значения при сопротивлении входа 1 МОм и не более 5 В пикового значения при сопротивлении входа 50 Ом. | |
| Синхронизация | |
| Параметр | Значение |
| Источник синхронизации | каналы А, В, внешний вход |
| Выбор фронта синхронизирующего сигнала | передний или задний фронт |
| Максимальная частота | не меньше верхней границы полосы пропускания |
| Внутренняя синхронизация: Минимальный размах синусоидального сигнала | не более 1 клетки масштабной сетки в диапазоне частот до 40 МГц |
| Параметры сигнала для запуска внешних устройств (разъём «СИНХРОНИЗАЦИЯ ВХОД/ВЫХОД») | Перепад от 0 В до 3 В в момент запуска синхронизации. В конце регистрации перепад от 3 В до 0 В на нагрузке не менее 1 кОм |
| Внешняя синхронизация: Минимальный период повторения синхронизирующего импульса | 20 нс |
| Внешняя синхронизация: Минимальная длительность синхронизирующего импульса | 10 нс |
| Внешняя синхронизация: Уровень напряжения на входе внешней синхронизации | ТТL-уровень |
| Внешняя синхронизация: Предельные значения напряжения на входе | от –1 В до +6 В |
| Внешняя синхронизация: Активное входное сопротивление | не менее 50 кОм |
| Внешняя синхронизация: Входная емкость | не более 20 пФ |
| Примечания к синхронизации | |
| 1 | Допустим кратковременный случайный срыв синхронизации при входном синусоидальном сигнале частотой менее 10 кГц на коэффициентах отклонения 20 мВ/дел. и менее. |
| 2 | Допустима нестабильность изображения сигнала на экране по горизонтали в пределах ±1 выборки. |
| Система горизонтального отклонения | |
| Параметр | Значение |
| Диапазон значений коэффициента развертки (при установке 1000 выборок на экран) | 10 нс/дел. ... 0,1 с/дел. |
| Пределы допускаемой основной абсолютной погрешности коэффициентов развёртки | ±(0,001*Т + 10–9 с), где Т — длительность развёртки, T = Kразв * 10 дел., Kразв — коэффициент развёртки |
| Дополнительные значения коэффициента развёртки в режиме самописца | от 1 мс/дел. до 100 ч/дел. |
| Примечания к горизонтальному отклонению | |
| Дополнительная погрешность, вызванная изменением температуры в пределах рабочей области температур — не более предела основной погрешности на каждые 10 °С изменения температуры. | |
| Калибратор | |
| Параметр | Значение |
| Выходной сигнал | прямоугольный, со скважностью 2 |
| Частота выходного сигнала | 1 кГц |
| Выходное напряжение | 3 В от пика до пика |
| Выходное сопротивление | (150 ±50) Ом |
| Выходной разъем | BNC, совмещен со входом внешней синхронизации |
| Генератор | |
| Параметр | Значение |
| Количество выходных каналов | 2 |
| Диапазон частот выходного сигнала | от 0,1 Гц до 10 МГц |
| Формула для частоты сигнала | f = fT/N, где f — частота сигнала; fT — тактовая частота генератора (максимальная — 80 МГц, последующие — в 2 раза меньше до 2,441 кГц, всего 16 значений); N — длина сигнала (любое четное целое число выборок от 8 до 131000) |
| Основная относительная погрешность воспроизведения частоты | не превышает ±0,05% |
| Дополнительная погрешность воспроизведения частоты (от температуры) | не превышает 0,05% на каждые 10°С изменения температуры |
| Максимальный размах выходного напряжения: на нагрузке 1 МОм | ±2,5 В |
| Максимальный размах выходного напряжения: на нагрузке 50 Ом | ±1,25 В |
| Шаг дискретной установки выходного напряжения: на нагрузке 1 МОм | не более 1,5 мВ |
| Шаг дискретной установки выходного напряжения: на нагрузке 50 Ом | не более 1,0 мВ |
| Неравномерность уровня выходного синусоидального напряжения в диапазоне частот | не превышает ±1 дБ относительно уровня на 1 кГц |
| Длительность фронта и среза прямоугольного сигнала | не превышает 20 нс (каждый в отдельности) |
| Режим синхронизации | |
| Параметр | Значение |
| Выбор режимов синхронизации: перезапуск | однократный (ручной) или непрерывный |
| Выбор режимов синхронизации: источник | внешний или внутренний |
| Выбор режимов синхронизации: полярность | по восходящему или по спадающему фронту |
| Входной сигнал внешней синхронизации: форма | прямоугольный импульс |
| Входной сигнал внешней синхронизации: амплитуда | ТТЛ-уровень |
| Входной сигнал внешней синхронизации: длительность фронта | не менее 10 нс |
| Выходной сигнал синхронизации: форма | прямоугольный импульс |
| Выходной сигнал синхронизации: амплитуда | ТТЛ-уровень на нагрузке 1 кОм |
| Выходной сигнал синхронизации: длительность импульса, нс | 2/fT, где fT выражена в МГц |
| Выходной сигнал синхронизации: длительность фронта | не более 20 нс |
| Общие характеристики | |
| Параметр | Значение |
| Назначение | Прибор предназначен для работы с компьютером по интерфейсу USB 1.1 |
| Питание | +5,5 В |
| Время непрерывной работы | не менее 8 ч |
| Время установления рабочего режима | не более 15 мин |
| Срок службы прибора | не менее 6 лет |
| Электрическая прочность изоляции между входом сетевого разъема и корпусом | выдерживает без пробоя испытательное напряжение 50 Гц, 1,5 кВ эффективного значения в нормальных условиях не менее 2 с |
| Электрическое сопротивление изоляции цепи питания относительно корпуса | не менее 50 МОм при испытательном напряжении 1000 В |
| Электрическое сопротивление защитного заземления между зажимом и всеми доступными токопроводящими частями | не более 0,5 Ом |
| Рабочие условия эксплуатации: температура | +5…+40 °С |
| Рабочие условия эксплуатации: относительная влажность воздуха | не более 80 % при 25 °С |
| Рабочие условия эксплуатации: атмосферное давление | от 630 до 800 мм рт. ст. |
| Условия хранения: температура | –30…+50 °С |
| Условия хранения: относительная влажность воздуха | 30…80 % |
| Габаритные размеры (ш х в х г) | 260х70х210 мм |
| Масса | не более 2,0 кг |
