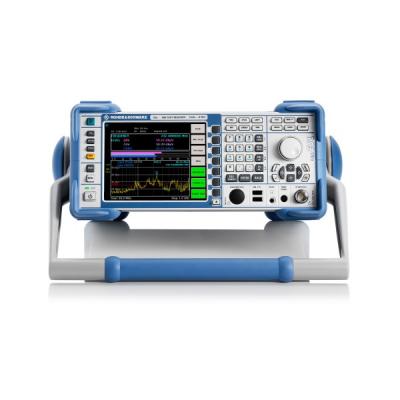

Тестовый приемник электромагнитных помех Rohde & Schwarz ESL6
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Тестовый приемник R&S®ESL сочетает в себе сразу два прибора: измерительный ЭМП-приемник для проведения испытаний на ЭМС согласно последним стандартам и полнофункциональный анализатор спектра для разнообразных лабораторных задач. Приемник R&S®ESL – это идеальный выбор в условиях ограниченного бюджета.
Особенности и преимущества:
- Диапазон частот от 9 кГц до 3 ГГц или от 9 кГц до 6 ГГц, охватывающий практически все промышленные стандарты по испытаниям на ЭМС
- Впервые применяемая в экономичном классе приборов комбинация измерительного ЭМП-приемника и анализатора спектра
- Все основные функции современного тестового приемника, в том числе полностью автоматизированные последовательности испытаний
- Взвешивающие детекторы: максимального, минимального, среднего значения, среднеквадратический, квазипиковый, а также среднего и среднеквадратического значений с постоянными времени согласно последней версии стандарта CISPR 16-1-1
- Компактный, легкий прибор, который может работать от батареи в случае мобильного применения
Высокоточные, воспроизводимые результаты измерений благодаря отличным ВЧ-характеристикам:
- Погрешность по амплитуде: 0.5 дБ
- Точка компрессии по уровню 1 дБ: +5 дБмВт
- ВЧ-вход с защитой от импульсного напряжения: до 150 В (до 10 мВт)
- Средний уровень собственного шума (DANL) с предусилителем: менее –152 дБмВт (1 Гц)
- Полосы разрешения: от 10 Гц до 10 МГц (по уровню –3 дБ), 200 Гц, 9 кГц, 120 кГц (по уровню –6 дБ), 1 МГц (импульсн.)
Находящееся вне конкуренции для приборов данного класса соотношение между стоимостью и техническими характеристиками:
- Два измерительных прибора в одном: тестовый ЭМП-приемник и анализатор спектра
- Малые затраты на приобретение
- Наилучшие ВЧ-характеристики среди приборов данного класса
- Исчерпывающий набор измерительных функций и методов оценивания
- Недорогие, легко подключаемые опции
Интуитивно понятное управление как у всех тестовых приемников компании Rohde & Schwarz
- Настройки режима сканирования в понятном табличном представлении
- Возможность одновременного измерения с использованием нескольких детекторов
- Предварительно заданные коэффициенты антенн и предельные линии в соответствии с промышленными стандартами
- Выборочный контроль критического уровня помех с помощью функций TUNE to MARKER и MARKER TRACK
- Одновременное измерение с использованием до четырех детекторов
- Полосковый линейный индикатор с функцией удержания максимального значения MAX HOLD для более четкого представления измеренных значений
Простота модернизации, большой набор интерфейсов:
- Подключение и работа с опциями без разборки прибора
- Дополнительные интерфейсы, расширяющие возможности применения тестового приемника R&S®ESL (опция R&S®FSL-B5 содержит выход видеосигнала, выход ПЧ, выход для управления источником шума, интерфейс дистанционного управления для V-сетей, интерфейс для датчиков мощности R&S®NRP-Zxx)
Легкий и компактный, подходит для монтажа, обслуживания и штатной работы:
- Простота транспортировки благодаря компактным размерам и малому весу
- Работа от внутренней перезаряжаемой батареи независимо от источника питания переменного тока (опция)
Измерение мощности с помощью датчиков R&S®NRP-Zxx
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Характеристики | Параметры | Значения | |||
|---|---|---|---|---|---|
| ЧАСТОТА | Частотный диапазон | 9 кГц…6 ГГц | |||
| Разрешение | 1 Гц | ||||
| Температурная стабильность источника опорной частоты (+5 °C ... +45 °C) | ± 1х10-6 (штатно) ± 1х10-7 (OCXO - опция FSL-B4 ) |
||||
| Изменение погрешности источника опорной частоты | ± 1х10-6/год (штатно) ± 1х10-7/год (OCXO - опция FSL-B4 ) |
||||
| Маркер | Разрешение | 1 Гц | |||
| Погрешность | ± (частота маркера × погрешность опорной частоты + 10% × полоса пропускания + 1/2 (полоса обзора/количество точек развертки-1)) + 1 Гц) | ||||
| Количество точек развертки | 500 | ||||
| Шаг | полоса обзора / 500 | ||||
| Счетчик частоты | Разрешение | 1 Гц | |||
| Погрешность | ± (частота × погрешность опорной частоты + 1/2 младшего разряда) | ||||
| Полоса обзора | Нулевая, 10 Гц…6 ГГц | ||||
| Погрешность полосы обзора | ±3% | ||||
| Плотность фазовых шумов (f = 500 МГц) |
1 кГц | <–95 дБн (1 Гц) | |||
| 10 кГц | <–98 дБн (1 Гц), тип. –103 дБн (1 Гц) | ||||
| 100 кГц | <–98 дБн (1 Гц), тип. –105 дБн (1 Гц) | ||||
| 1 МГц | <–115 дБн (1 Гц), тип. –120 дБн (1 Гц) | ||||
| ПОЛОСА ПРОПУСКАНИЯ | Фильтры ПЧ (-3 дБ ) | Полоса разрешения | 10 Гц… 10 МГц, с шагом 1-3 | ||
| Режим приемника и нулевая полоса | 20 МГц дополнительно | ||||
| Погрешность | <3% | ||||
| Избирательность фильтров по уровням (60 дБ / 3 дБ) | <5:1 | ||||
| Фильтры ЭМИ (-6 дБ ) | Полоса разрешения | 200 Гц, 9 кГц, 120 кГц, 1 МГц | |||
| Погрешность | <3% | ||||
| Избирательность фильтров по уровням (60 дБ / 3 дБ) | <6:1 | ||||
| Фильтры БПФ (-3 дБ ) (только в режиме анализатора спектра) |
Полоса разрешения | 1 Гц… 30 кГц, с шагом 1-3 | |||
| Погрешность | <5% | ||||
| Избирательность фильтров по уровням (60 дБ / 3 дБ) | <2.5:1 | ||||
| Канальные фильтры | Полоса разрешения | 100, 200, 300; 500 Гц; 1; 1.5; 2; 2.4; 2.7; 3; 3.4; 4; 4.5; 5; 6; 8.5; 9 кГц 10; 12.5; 14; 15; 16; 18 (RRC); 20; 21; 24.3 (RRC); 25; 30; 50; 100; 150; 192; 200; 300; 500 кГц 1; 1.228; 1.28 (RRC); 1.5; 2; 3;3.84 (RRC); 4.096 (RRC); 5 MHz (RRC) |
|||
| Видеофильтры (только в режиме анализатора спектра) |
Полоса разрешения | 1 Гц… 10 МГц, с шагом 1-3 | |||
| Полоса анализа | 28 МГц | ||||
| АМПЛИТУДА | Диапазон измерения уровня | Уровень собственных шумов … +20 дБм | |||
| Максимальный уровень на входе |
Макс. постоянное напряжение | 50 В | |||
| Макс. мощность (CW RF Power) | +30 дБм (1 Вт) | ||||
| Макс. опасный уровень | +36 дБм (4 Вт) (меньше 3 с) | ||||
| Макс. напряжение в импульсе | 150 В | ||||
| Макс. энергия в импульсе | 10 мВт•с | ||||
| Средний уровень собственных шумов 0 дБ аттенюатор, RBW = 1 кГц, VBW = 1 Гц, трекинг-генератор выкл, детектор выборка, нормализован к 1Гц (в режиме анализатора спектра) |
без предусилителя | штатно | с опцией R&S® FSC-B22 | ||
| 9 кГц...1 МГц | < –115 дБм | < –130 дБм | |||
| 1 МГц...10 МГц | < –120 дБм | < –135 дБм | |||
| 10 МГц...50 МГц | < –130 дБм | < –145 дБм | |||
| 50 МГц...3 ГГц | < –140 дБм | < –152 дБм | |||
| 3 ГГц..5 ГГц | < –136 дБм | < –146 дБм | |||
| 5 ГГц...6 ГГц | < –130 дБм | < –140 дБм | |||
| с предусилителем (опция R&S® FSC-B22) | |||||
| 500 МГц | < –162 дБм | ||||
| 1 ГГц | < –160 дБм | ||||
| 3 ГГц | < –158 дБм | ||||
| 6 ГГц | < –147 дБм | ||||
| Средний уровень собственных шумов 0 дБ аттенюатор, нагрузка 50 Ом, трекинг-генератор выкл, детектор средних значений) (в режиме измерительного приемника) |
без предусилителя | штатно | с опцией R&S® FSC-B22 | ||
| 9 кГц….150 кГц, RBW = 200 Гц | 15 дБмкВ | 0 дБмкВ | |||
| 150 кГц….1 МГц, RBW = 9 кГц | 32 дБмкВ | 17 дБмкВ | |||
| 1 МГц...10 МГц, RBW = 9 кГц | 27 дБмкВ | 12 дБмкВ | |||
| 10 МГц...30 МГц, RBW = 9 кГц | 17 дБмкВ | 2 дБмкВ | |||
| 30 МГц...50 МГц, RBW = 120 кГц | 28 дБмкВ | 13 дБмкВ | |||
| 50 МГц...1 ГГц, RBW = 120 кГц | 18 дБмкВ | 6 дБмкВ | |||
| 1 ГГц...3 ГГц, RBW = 1 МГц | 27 дБмкВ | 15 дБмкВ | |||
| 3 ГГц...5 ГГц, RBW = 1 МГц | 31 дБмкВ | 21 дБмкВ | |||
| 5 ГГц...6 ГГц, RBW = 1 МГц | 37 дБмкВ | 27 дБмкВ | |||
| с предусилителем (опция R&S® FSC-B22) | |||||
| 500 МГц, RBW = 120 кГц | -4 дБмкВ, типично | ||||
| 1 ГГц, RBW = 120 кГц | -2 дБмкВ, типично | ||||
| 3 ГГц, RBW = 1 МГц | 9 дБмкВ, типично | ||||
| 6 ГГц, RBW = 1 МГц | 20 дБмкВ, типично | ||||
| Гармонические искажения 2-го порядка (SHI) (предусилит. выкл, вх. уровень = -20 дБм) |
20 МГц ≤ fц ≤ 3 ГГц | +35 дБм | |||
| Интермодуляционные искажения 3-го порядка (предусилит. выкл, вх. уровень = -20 дБм) |
fц<30 МГц | <-54 дБн (TOI > +7 дБм, тип. +12 дБм) | |||
| fц ≥ 30 МГц | <-60 дБн (TOI > +10 дБм, тип. +18 дБм) | ||||
| Точка компрессии по уровню 1 дБ (предусилитель выкл, аттен. = 0 дБ) |
fц >200 МГц | +5 дБм | |||
| Уровень подавления каналов приема зеркальных частот, промежуточных частот, паразитных каналов | <-70 дБн | ||||
| Собственные комбинационные помехи (вх. терминатор 50 Ом, частота ≥ 30 МГц, аттенюатор = 0 дБ) |
<-90 дБм | ||||
| Отображение уровня (в режиме анализатора спектра) |
Логарифмическая шкала | 10 дБ...100 дБ | |||
| Линейная шкала | 0 до 100%, 10 диапазонов | ||||
| Количество графиков | 4 | ||||
| Тип детектора | выборка, положительный пиковый, отрицательный пиковый, автомат. пиковый, среднеквадратический, усредняющий с постоянной времени прибора (среднее CISPR), среднеквадратического усреднения (CISPR RMS), квазипиковый | ||||
| Количество точек измерения | по умолчанию | 501 | |||
| диапазон | 125....32001, с шагом 2 | ||||
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка | ||||
| Установка опорного уровня | логарифмическая шкала | -80 дБм...+20 дБм, с шагом 2 дБ, 5 дБ, 10 дБ | |||
| линейная шкала | -80 дБм...+20 дБм, от 0 до 100% | ||||
| Единицы измерения | логарифмическая шкала | дБм, дБмВ, дБмкВ, дБмкА, дБпВт | |||
| линейная шкала | мкВ, мВ, В, мкА, мА, А, пВт, нВт, мкВт, мВт, Вт | ||||
| Отображение уровня (в режиме измерительного приемника) |
Экран | столбчатая диаграмма + диаграмма | |||
| Отображение | цифровой | цифры: 0,01 дБ разрешение | |||
| аналоговый | столбчатая диаграмма, отдельно для каждого канала | ||||
| Детектор | макс.4 , выбираемый | положительный пиковый, отрицательный пиковый, среднеквадратический, CISPR, CISPR RMS, квазипиковый | |||
| ЭМИ детектор | CISPR, CISPR RMS, квазипиковый | вес с CICSPR 16-1-1 | |||
| Время измерения | выбираемое | от 50 мкс до 100 сек | |||
| Единицы измерения | логарифмическая шкала | дБм, дБмВ, дБмкВ, дБмкА, дБпВт, дБпВт | |||
| RF спектр | логарифмическая шкала | 10 дБ...200 дБ, с шагом 10 дБ | |||
| шкала оси | линейная или логарифмическая | ||||
| количество графиков | 6 | ||||
| Пределы допускаемой абсолютной погрешности измерения уровня сигнала | на частоте 65,83 МГц | ±0,3 дБ (опорный уровень - 20 дБм, аттенюатор = 10 дБ, RBW = 10 кГц) |
|||
| из-за переключения полосы пропускания относит. RBW = 10 кГц | ±0,1 дБ | ||||
| из-за переключения ослабления входного аттенюатора на частоте 65,83 МГц | ±0,3 дБ | ||||
| из-за нелинейности шкалы (с/ш >16 дБ, диапазон -50 дБ...0) |
±0,2 дБ | ||||
| относительно опорного уровня (с/ш >16 дБ, диапазон -50 дБ...0) |
±0,5 дБ (10 МГц...3 ГГц) ±0,8 дБ |
||||
| Неравномерность АЧХ относительно уровня (на частоте 65,83 МГц) |
9 кГц...30 кГц | ±1,5 дБ | |||
| 30 кГц...3 ГГц | ±0,5 дБ | ||||
| 3 ГГц...6 ГГц | ±0,8 дБ | ||||
| Пределы допускаемой абсолютной погрешности установки опорного уровня при фиксированном значении ослабления входного аттенюатора | ±0,1 дБ | ||||
| Диапазон и шаг перестройки аттенюатора СВЧ | 0...50 дБ с шагом 5 дБ | ||||
| СКАНИРОВАНИЕ | В режиме измерительного приемника | Диапазон | макс. 10 поддиапазонов с различными установками | ||
| Время измерения на шаг частоты | 100 мкс ... 100 с | ||||
| Количество точек измерения | 1000000 на график | ||||
| В режиме анализатора спектра | Диапазон | нулевой обзор | 1 мкс...5 мкс с шагом 125 нс 5 мкс...16000 с с шагом 5% |
||
| 10 Гц ≤ полоса обзора ≤ 3,2 кГц | 2,5 мс...5 с/Гц х полоса обзора | ||||
| 3,2 кГц ≤ полоса обзора ≤ 1,5 ГГц | 2,5 мс...16000 с | ||||
| 1,5 кГц ≤ полоса обзора ≤ 3 ГГц | 5 мс...16000 с | ||||
| полоса обзора > 3 ГГц | 10 мс...16000 с | ||||
| Погрешность | нулевой обзор | 0,1% | |||
| полоса обзора ≥ 10 Гц | 3% | ||||
| ВХОДЫ / ВЫХОДЫ | ВЧ вход |
Разъем | N-типа (female) | ||
| Импеданс | 50 Ом | ||||
| КСВН (СВЧ аттенюатор ≥ 10 дБ) |
10 МГц...1 ГГц | 1,2 | |||
| 1 ГГц...макс.частота | 1,5 | ||||
| Аттенюатор | 0...50 дБ с шагом 5 дБ | ||||
| AF выход | Разъем | 3,5 мм мини Jack | |||
| Импеданс | < 100 Ом | ||||
| Напряжение | 0...1,5 Вскз | ||||
| Выход трекинг-генертора | Разъем | N-типа (female) | |||
| Импеданс | 50 Ом | ||||
| Опорный генератор | Разъем | BNC (female) | |||
| Импеданс | 50 Ом | ||||
| Входной уровень | 0 дБм...10 дБм | ||||
| Выходной уровень (с опцией FSL-B4) |
0 дБм | ||||
| Частота | 10 МГц ± 5 ppm | ||||
| Внешний запуск / Вход стробирования | Разъем | BNC (female) | |||
| Импеданс | 50 Ом | ||||
| Входной уровень | TTL | ||||
| Питание пробников | +15 В DC; -12,6 В DC и земля; макс.150 мА | ||||
| Внешний монитор | VGA | ||||
| Дополнительные интерфейсы | с опцией FSL-B5 | Видеовыход, выход ПЧ, управление источником шума, интерфейс дист. управл. для V-цепей, интерфейс для датчиков мощности R&S®NRP-Zxx см. полное описание |
|||
| ЗАПУСК | Источник запуска | свободный, видео, внешний, IF мощность | |||
| Внешний запуск (уровень) | TTL | ||||
| I/Q данные | Интерфейс | LAN LAN или GPIB (с опцией FSL-B10) |
|||
| Память | макс. 512 К (I и Q) | ||||
| Диапазон выборок | 10 кГц...65,8 МГц | ||||
| Полоса сигнала (при выборке 65,8 МГц) | 28 МГц | ||||
| ОБЩИЕ ДАННЫЕ | Дисплей | Графический цветной TFT ЖК, разрешение: 640 * 480 | |||
| Память | Внутренняя | 500 измерений и графиков | |||
| Удаленное управление | LAN интерфейс 10/100 Base-T, RJ-45 GPIB (c с опцией FSL-B10) |
||||
| Питание | AC | 100 В… 240 В / 50 Гц…400 Гц, 0,9 А...0,3 А | |||
| DC | 10 В...28 В / 8,0 А...2,2 А | ||||
| Потребляемая мощность | 45 Вт (без опций), 65 Вт ( с опцией) | ||||
| Габаритные размеры | 408,8 х 158,1 х 465,3 мм ( с ручкой) 342,3 х 159,1 х 367 мм (без ручки) |
||||
| Масса | 7 кг (без опций), 8 кг (с батарейным питанием) | ||||
| Рабочая температура | 0 °C …50 °C | ||||
