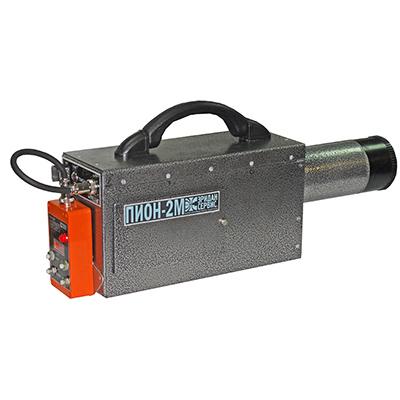

Импульсный рентгеновский аппарат ПИОН-2М
Госреестр (ГРСИ): не указано
Импульсный рентгеновский аппарат ПИОН-2М предназначен для неразрушающего контроля сварных стыков трубопроводов и других металлоконструкций методом рентгенографии.
Небольшой вес и габариты аппарата, при достаточно большой толщине просвечиваемого металла делают его незаменимым для радиографического контроля в сложных полевых условиях.
Технические характеристики аппарата позволяют производить съемку сварных швов трубопроводов как через две стенки - фронтально, так и панорамно.
С аппаратом поставляются два комплекта аккумуляторных батарей с возможностью оперативной замены в полевых условиях, что дает возможность использовать его без дополнительных источников питания и подзарядки в течении рабочей смены.
Универсальный пульт управления (ПУ) позволяет устанавливать время экспозиции с дискретностью 1 сек., контролировать уровень зарядки аккумуляторов. В зависимости от подключаемого кабеля, ПУ имеет два режима работы:
- Непосредственное управление экспозицией через кабель 20м – при этом ПУ находится в руках у оператора
- Управление с задержкой включения – ПУ закрепляется на задней стенке рентгеновского блока и соединяется с ним кабелем 0,2м
Комплект поставки:
- Рентгеновский блок
- Универсальный пульт управления (ПУ03)
- Кабель ПУ - рентгеновский блок (20 м) с устройством укладки кабеля
- Кабель ПУ - рентгеновский блок (0,2м)
- Кронштейн крепления ПУ
- Сумка (КОФР)
- Защитный чехол на рентгеновский блок
- Коллиматор
- Блок аккумуляторов - 2 шт.
- Автоматическое зарядное устройство АЗУ
- Паспорт - инструкция по эксплуатации
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности.
Характеристики
|
Экспозиционная доза рентгеновского излучения измеренная по ГОСТ 22091.6-84 на расстоянии (500±20) мм от торца рентгеновского блока в прямом пучке при времени экспозиции 60 сек при окружающей температуре +20°С, мР не менее |
300 |
|
Толщина стали, доступная для рентгенографирования с помощью рентгеновских пленок с флуоресцентными усиливающими экранами, мм |
32 |
|
Амплитуда импульса напряжения на рентгеновской трубке, кВ |
150 |
|
Питание аппарата: комплект аккумуляторных батарей с общим напряжением, В |
18 |
|
Характеристики используемых аккумуляторных батарей: |
|
|
Delta DTM12032, Delta DTM12032 свинцово-кислотные, герметичные, необслуживаемые в течение всего срока эксплуатации, емкостью, А/Ч |
3.2 |
|
количество гарантированных циклов заряд-разряд, не менее |
500 |
|
Мощность, потребляемая от аккумуляторов, не более, ВА |
80 |
|
Общее время работы аппарата от полностью заряженных аккумуляторов в пересчёте на непрерывный режим работы, мин |
45 –55 |
|
Длительность цикла непрерывной работы, мин. не более !!!! |
1,5 |
|
Интервал между циклами не менее, мин |
2-5 |
|
Среднее время наработки на отказ, час |
100 |
|
Рабочее положение рентгенаппарата |
любое |
|
Масса рентгеновского блока, кг |
8 |
|
Габаритные размеры рентгеновского блока, мм длина высота ширина |
480 225 115 |
