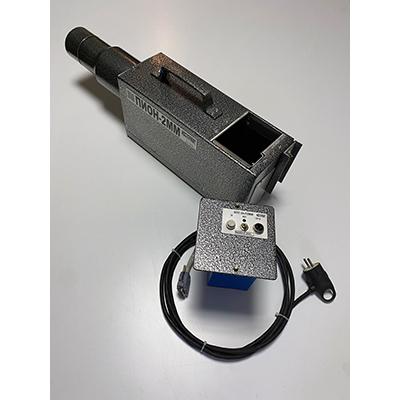

Импульсный рентгеновский аппарат ПИОН-2ММ
Госреестр (ГРСИ): не указано
Импульсный рентгеновский аппарат ПИОН-2ММ с возможностью замены аккумуляторной батареи и подключением сетевого блока питания.
Аппарат ПИОН-2ММ предназначен для неразрушающего контроля сварных стыков трубопроводов и других металлоконструкций методом рентгенографии.
Небольшой вес и габариты аппарата, при достаточно большой толщине просвечиваемого металла делают его незаменимым для радиографического контроля в сложных полевых условиях. Аппарат имеет широкий диапазон рабочих температур от –50 до +40ºС.
Технические характеристики аппарата позволяют производить съемку сварных швов трубопроводов как через две стенки - фронтально, так и панорамно.
Аппарат комплектуется литий-железо-фосфатными аккумуляторными батареями общей емкостью 10 А/ч, что в три раза увеличивает непрерывный режим работы прибора и позволяет проводить ускоренный заряд аккумуляторов , что дает возможность использовать его без дополнительных источников питания и подзарядки в течение рабочей смены.
Универсальный пульт управления (ПУ) позволяет устанавливать время экспозиции с дискретностью 1 сек., контролировать уровень зарядки аккумуляторов. В зависимости от подключаемого кабеля, ПУ имеет два режима работы:
- Непосредственное управление экспозицией через кабель 20м – при этом ПУ находится в руках у оператора
- Управление с задержкой включения – ПУ закрепляется на задней стенке рентгеновского блока и соединяется с ним кабелем 0,2м
Комплект поставки:
- Рентгеновский блок
- Выносной пульт ПУ-03
- Кабель длиной 20 м с устройством укладки кабеля
- Кабель ПУ длиной 0,2 м
- Кронштейн крепления ПУ-03 на задней стенке РА
- Сумка (КОФР)
- Коллиматор
- Автоматическое зарядное устройство АЗУ
- Паспорт - инструкция по эксплуатации
Дополнительно:
- Устройство "ПАУК" (для закрепления аппарата на трубе)
- Блок питания от сети 220В - БПС24-П2ММ
- Сменный блок аккумуляторов
- Термочехол на рентгеновский аппарат
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Специалисты компании готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Экспозиционная доза рентгеновского излучения измеренная по ГОСТ 22091.6-84 на расстоянии (500±20) мм от торца рентгеновского блока в прямом пучке при времени экспозиции 1,5 мин. при окружающей температуре +20°С, мР не менее |
1200 |
|
Толщина стали, доступная для рентгенографирования с помощью рентгеновских пленок с флуоресцентными усиливающими экранами, мм |
45 |
|
Амплитуда импульса напряжения на рентгеновской трубке, кВ |
240 |
|
Питание аппарата: комплект аккумуляторных батарей с общим напряжением, В |
24 |
|
Характеристики используемых аккумуляторных батарей: |
|
|
Литий-железо-фосфатный аккумуляторные элементы LiFePo4, общей емкостью А/Ч |
10 |
|
количество гарантированных циклов заряд-разряд, не менее |
1500 |
|
Мощность, потребляемая от источника питания, не более, ВА |
180 |
|
Общее время работы аппарата от полностью заряженных аккумуляторов в пересчёте на непрерывный режим работы, мин |
60–80 |
|
Длительность цикла непрерывной работы, сек. не более !!!! |
50 |
|
Интервал между циклами не менее, мин |
1-5 |
|
Среднее время наработки на отказ, час |
100 |
|
Рабочее положение рентгенаппарата |
любое |
|
Масса рентгеновского блока (с установленным АКБ), кг |
10,5 |
|
Масса рентгеновского блока (с установленным БПС24), кг |
8,2 |
|
Габаритные размеры рентгеновского блока, мм длина высота ширина |
565 225 115 |
