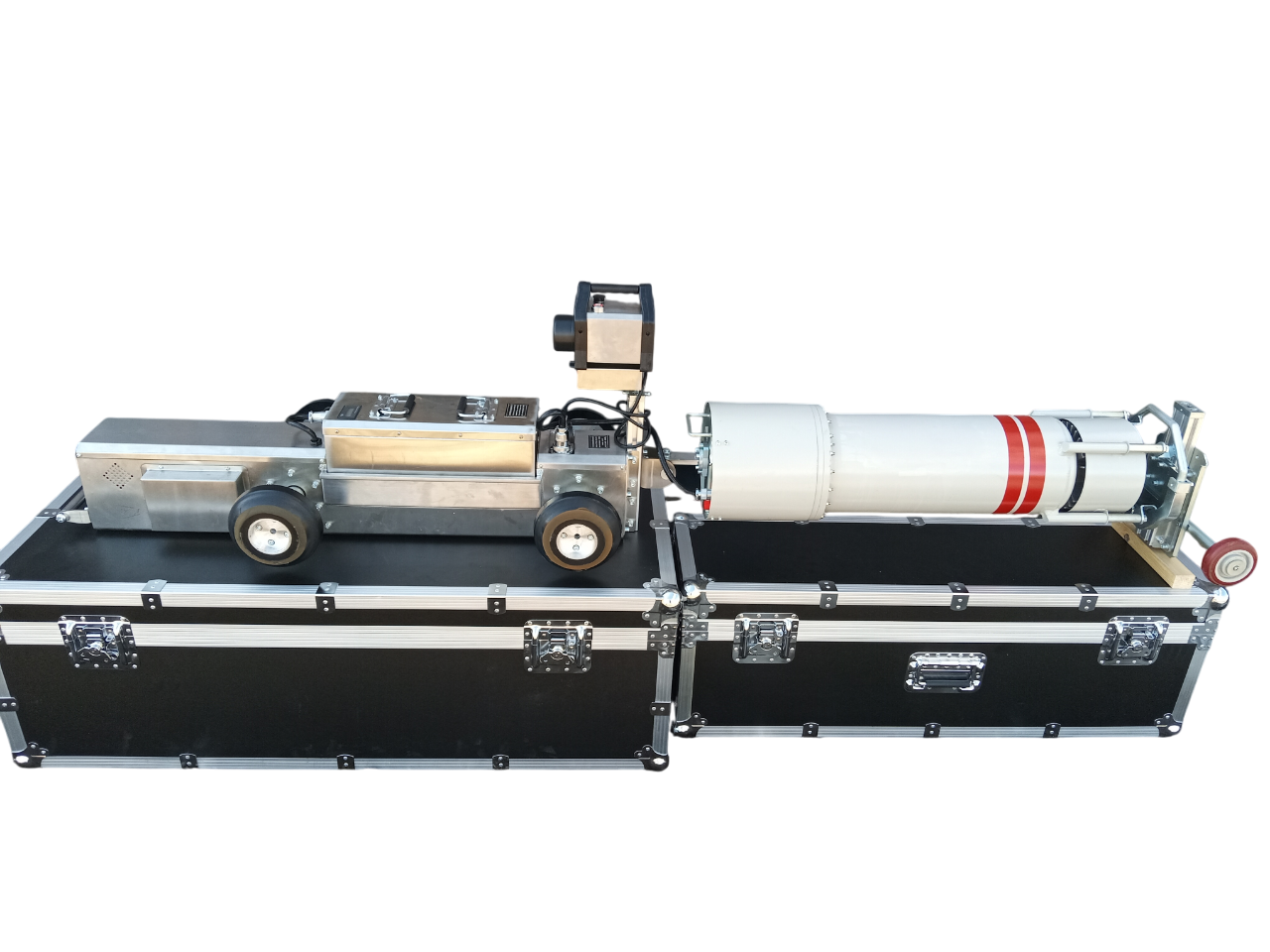

Стрела-3М
Госреестр (ГРСИ): не указано
Рентгенографический кроулер Стрела-М предназначен для промышленной дефектоскопии сварных швов магистральных трубопроводов.
Данный кроулер:
- Построен по модульной схеме и состоит из 4-х колёсного шасси со встроенным электромотором и 2-х колёсной тележки для установки рентгеновского генератора.
- Комплектуется панорамным аппаратом и позволяет контролировать сварной шов целиком за одну экспозицию.
- Имеет дистанционное управление посредством магнитного излучателя – магнетопа (репера).
- Электропитание осуществляется от съёмной аккумуляторной батареи, установленной на шасси, что значительно облегчает установку кроулера на объект контроля.
- Шасси может иметь полный привод на все колёса.
- Наличие датчика воды защитит от повреждения оборудование и вернёт из опасной зоны !
- В случае выхода блока электроники из строя, специально встроенное реле вернёт кроулер к месту ввода в трубопровод !
Комплектация
| № | Наименование | Количество |
|---|---|---|
|
1.
|
Источник рентгеновского излучения 200 кВ, 5 мА
|
1 шт.
|
|
2.
|
Шасси 2WD
|
1 шт.
|
|
3.
|
Кабель соединительный: источник-Шасси
|
2 шт.
|
|
4.
|
Блок аккумуляторных батарей 120 В, 7 Ач
|
1 шт.
|
|
5.
|
Зарядное устройство для АКБ
|
1 шт.
|
|
6.
|
Магнетоп – магнитный передатчик
|
1 шт.
|
|
7.
|
Зарядное устройство для Магнетопа
|
1 шт.
|
|
8.
|
Магнитный приёмник
|
1 шт.
|
|
9.
|
Штанги магнитного приёмника
|
3 шт.
|
|
10.
|
Комплект для Шасси из 4-х полуосей для труб диаметра 273 мм
|
1 комплект
|
|
11.
|
Комплект для Шасси из 4-х полуосей для труб диаметра 355 мм
|
1 комплект
|
|
12.
|
Комплект для Шасси из 4-х полуосей для труб диаметра 406 мм
|
1 комплект
|
|
13.
|
Ось для тележки генератора для труб диаметра 219 мм
|
1 шт.
|
|
14.
|
Ось для тележки генератора для труб диаметра 273 мм
|
1 шт.
|
|
15.
|
Ось для тележки генератора для труб диаметра 355 мм
|
1 шт.
|
|
16.
|
Ось для тележки генератора для труб диаметра 406 мм
|
1 шт.
|
|
17.
|
Комплект из 2-х запасных колёс для тележки рентгеновского генератора
|
1 комплект
|
|
18.
|
Комплект из 4-х запасных колёс для Шасси
|
1 комплект
|
|
19.
|
Индикатор рентгеновского излучения ИРИС-2.1 со счетчиком Гейгера-Мюллера
|
1 шт.
|
|
20.
|
Транспортный кофр
|
4 шт.
|
|
21.
|
Паспорт
|
1 шт.
|
|
22.
|
Руководство по эксплуатации
|
1 шт.
|
|
23.
|
Гарантийный талон (12 месяцев)
|
1 шт.
|
|
24.
|
Экспертное заключение (ранее СЭЗ)
|
1 шт.
|
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Организуем поставки оборудования по всей России, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Обращайтесь к нашим специалистам за дополнительной информацией по телефону, почте или через форму заказа ниже. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Параметр | Значение |
| Модель | Стрела-3М |
| Диаметры трубопровода D, мм | 219…426 |
| Глубина проникновения по Fe при макс. мощности на расстоянии 600 мм / пленка D7 с экраном Pb 0,027 / 5 мин., мм | 20 |
| Максимальная дальность, км | 5 |
| Скорость движения, м/мин | 12 |
| Колёсная формула | 6×2 (2WD) |
| Угол подъема, градусы | 15 |
| Радиус поворота | ≥10D |
| Источник питания | АКБ 120В, 7Ач (Pb) |
| Мощность, кВт | 2,4 |
| Рентгеновская труба (материал) | стекло |
| Выходное напряжение, кВ | 100…200 |
| Сила тока на выходе, мА | 5 |
| Мощность рентгеновской трубки, Вт | 1000 |
| Панорамный поток излучения, градусы | 30 × 360 |
| Размер фокального пятна, мм | 1,0 × 2,5 |
| Охлаждение | воздушное, вентилятор |
| Величина давления изолирующего газа SF6 при 20°С, МПа | >0,35 |
| Диапазон рабочих температур, °С | -0,4 |
| Степень пылевлагозащиты | IP65 |
| Вес, кг | Генератор с блоком управления: 21 |
| Шасси: 18 | |
| АКБ: 9 | |
| Размеры, мм | Генератор с блоком управления: Ø235 × 995 |
| Шасси: 1065×190×182 | |
| Мощность электродвигателя, Вт | 400 |
| Система управления | Дистанционная |
| Система позиционирования | Магнитная |
| Точность позиционирования, мм | ±3 |
| Максимальная величина проникновения магнитного поля по стали, мм | 17 |
