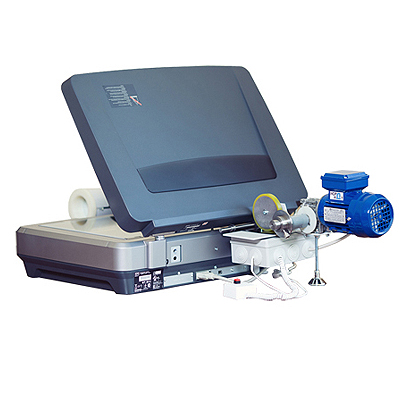

Контрольно-измерительная установка «Многофункциональная Автоматизированная Расшифровка Снимков» серии «НОРД»

Оборудование используется для оцифровки, протоколирования и расшифровки, автоматизированной оценки, архивирования результатов контроля рентгеновских снимков, получаемых на промышленных объектах в результате радиографического контроля.

АПК МАРС НОРД поможет снизить вероятность погрешностей исследования и увеличить скорость обработки рентгеновских фотоснимков, а также систематизировать архив.

Многофункциональность комплекса создается за счет объединения в установке таких измерительных приборов для рентгеновского контроля, как денситометр, негатоскоп, лупа, измерительные линейки и др. Все они требуются при визуальной обработке снимков.

Четыре модификации программного обеспечения аппаратного комплекса

НОРД-АРХ – осуществляет архивирование, обработку, оцифровку фотоснимков и сопутствующей информации, располагает полным набором инструментов и фильтров для исследования.

НОРД-СТД – служит дополнением к модификации НОРД-АРХ, имеет функции расшифровки и поиска дефектов сварного соединения, оценки качества рентгеновского фотоснимка по ГОСТ 7512-82, протоколирования результатов проверки. Нормативные документы, по которым осуществляется проверка: Государственный стандарт 23055-78, Ведомственные строительные нормы 012-88, Свод правил 62.13330.2011 и ПБ 03-585-03.

НОРД-ТРН – является дополнением модификации НОРД-СТД, имеет опции протоколирования и раскодировки рентгеновских фотоснимков по РД 19.100.00-КТН-001-10 («Транснефть»).

НОРД-ГЗП – обладает опцией записывания и расшифровки по СТО Газпром 2-2.4-083-2006, дополняющей модификацию НОРД-СТД.

Наша компания реализует комплексы автоматизированной расшифровки и протоколирования фотоснимков по нормативным документам, предоставленным заказчиком.

Установка НОРД может поставляться с различными сканерами (оцифровщиками) рентгеновской пленки.

Состав установки «НОРД»
Комплектация сканером Epson	Комплектация сканером MICROTEK	Комплектация сканером VIDAR
ноутбук или персональный компьютер, сканер со слайд-модулем Epson Expression 10000 XL, принтер, специализированное ПО серии НОРД, калибровочный набор мер оптической плотности, комплект документации на русском языке, дополнительная опция: автоподатчик рулонной пленки.	ноутбук или персональный компьютер, сканер MII-900 Plus с протяжным механизмом для рулонных пленок, принтер, специализированное ПО серии НОРД, калибровочный набор мер оптической плотности, комплект документации на русском языке.	ноутбук или персональный компьютер, сканер Vidar NDTPro с протяжным механизмом для рулонных пленок, принтер, специализированное ПО серии НОРД, калибровочный набор мер оптической плотности, комплект документации на русском языке.

Функциональные характеристики определяются программным обеспечением Установки МАРС-НОРД:

• Оцифровка радиографических и рентгеновских снимков с помощью сканера;
• Автоматизированная расшифровка радиографических и рентгеновских снимков: поиск шва, эталона, дефектов сварного соединения;
• Оценка качества снимка по ГОСТ 7512-82;
• Разбраковка дефектов сварного соединения в соответствии с СП 62.13330.2011, ВСН 012-88, ПБ 03-585-03, СТО Газпром 2-2.4-083-2006, РД 19.100.00-КТН-001-10;
• Протоколирование результатов контроля в соответствии с СП 62.13330.2011, ВСН 012-88, ПБ 03-585-03, СТО Газпром 2-2.4-083-2006, РД 19.100.00-КТН-001-10;
• Архивация радиографических и рентгеновских снимков и результатов контроля;
• Набор инструментов и фильтров для визуального анализа снимков:
• Инструменты для измерений по снимку:
  • размеры объектов на снимке с точностью 0,1 мм;
  • расстояние между объектами и элементами снимка с точностью 0,1 мм;
  • оптическую плотность в любой заданной точке снимка с точностью 0,1 Б;
  • относительную высоту над уровнем основного металла с точностью 0,1 мм.

.------------------------------------------------
